Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Escala linear absoluta de Easson
Especificações
Number modelo :
ES-14B
Lugar de origem :
P.R.China
MOQ :
1set
Termos do pagamento :
T/T
Capacidade da fonte :
1000 GRUPOS por meses
Prazo de entrega :
3 dias de trabalho
Detalhes de empacotamento :
Caixa
NOME :
Jogo do Readout de Dro Digital
Palavras-chaves :
Jogos de Dro da máquina de trituração
Uso :
Moinho, torno, moedor, máquina aborrecida
Fonte de alimentação :
110V - 220V, 50Hz
Línguas :
Chinês, inglês, alemão, espanhol, sueco
Definição da exposição :
0.1µm, 0.5µm, 1µm, 5µm
Wieght bruto :
3,5 quilogramas
Sinal de saída :
TTL
Descrição



Descrição de produtos

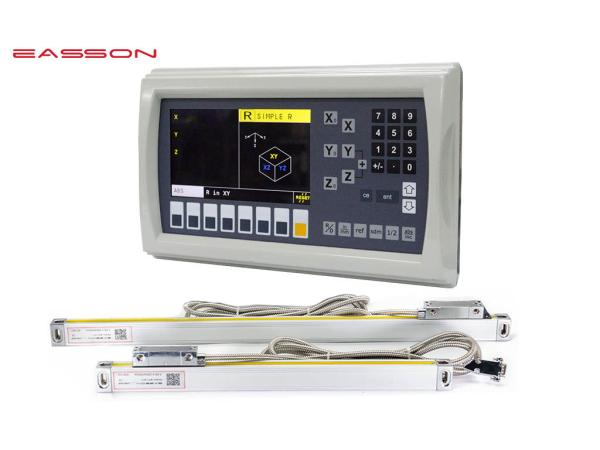

Digital de vidro linear ótica da escala 2 & 3 da linha central da perfuração de trituração da máquina do torno do moedor Readout de Position Scale With

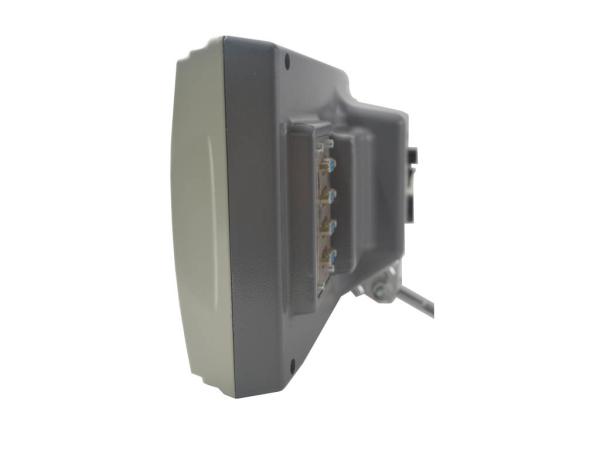

Linha central LCD multifuncional DRO de Easson ES14B 3 que é usada para a máquina-instrumento diferente como a máquina de trituração, a máquina do torno, a máquina de perfuração e a máquina de moedura ajustando o parâmetro no DRO. Tem muitas capacidades de processamento dos gráficos. Por exemplo, função de R, linha furo que posiciona na máquina de trituração.

Escala linear absoluta de Easson

Parâmetro dos produtos de sistema do Readout de Digitas




Número de modelo ES-14B
Número da linha central Linha central 3
Exposição da linha central 0.1μm, 0.5μm, 1μm, 5μm
Entrada de sinal TTL
Fonte de alimentação V DE AC110 V - 220
Peso líquido (quilogramas) 2,5
Frequência entrada 2 MB hertz
Teclado da operação Botões do toque claro
Temperatura de funcionamento 0℃ - 45℃
Temperatura de armazenamento -40℃ - 55℃
Humidade relativa ≤ 95%
Entradas escala 2 ou 3 linear absoluta
Padrão da compatibilidade eletrónica

IEC61000-4-2/GB/T 17799-2

IEC61000-4-4/GB/T 17799-4

IEC61000-4-5/GB/T 17799-5



Escala linear ótica | Escala linear | Especificação de vidro ótica da escala






  VS10 VS11 VS12 VS13 VS20 VS21 VS22 VS23
Padrão de medição Escala de vidro da raspagem - período da raspagem:  20μm (0.02mm)
Sistema de detecção ótico Sistema infravermelho transmissivo: comprimento de onda 880mm
Sistema de portador da corrediça Sistema de apoio vertical de cinco rolamentos
Definição da exposição 5μm 1μm 5μm 1μm 5μm 1μm 5μm 1μm
Curso da medida 50-1200mm Cada 50mm Não disponível
1300-3000mm Não disponível Cada 100mm
Precisão 50-450mm ±3μm - ±5μm --
500-800mm ±10μm ±5μm ±10μm ±5μm --
1050-2000mm ±10μm ±5μm ±10μm ±5μm --
1300-3000mm -- ±10μm/m
Repetibilidade 2μm (0.002mm)
Hystersis 3μm (0.003mm)
Proteção IP 53
Fonte de alimentação ± 5% da C.C. 5V
Sinal de saída TTL TTL 422 422 TTL TTL 422 422

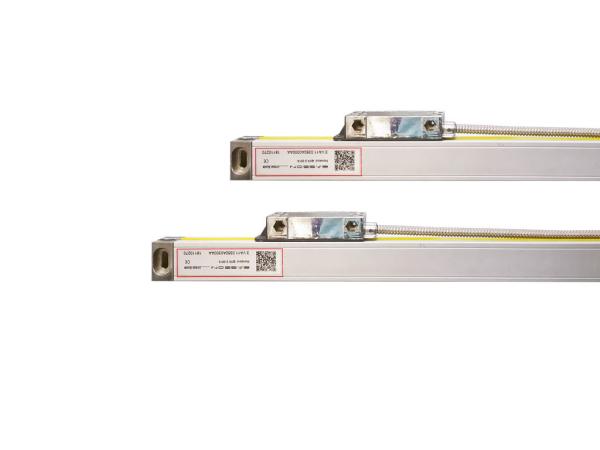

Sistema de medição ótico avançado



Escala linear absoluta de EassonEscala linear absoluta de Easson



O portador da corrediça das escalas da série CONTRA/VA, usa um projeto de cinco rolamentos e seis molas para o transdutor linear da raspagem ótica, asseguram as escalas do VA não efetuadas pela instalação, a mola podem ajustar o ângulo quando o operador instala não bom para o alinhamento, de modo que possa alcançar uma precisão mais alta do que uma cabeça do leitor do projeto da mola.



O conector linear absoluto da escala da série do VA tem um PWB pequeno que armazenam os dados do copmensation do laser, ele pode carga automática os dados no LCD DRO conseguir a precisão de medição a mais alta.



Características e vantagens lineares absolutas do codificador:



1. Precisão alta

A raspagem de vidro da escala linear absoluta consiste em duas máscaras da raspagem, é a máscara absoluta e máscara incremental respectivamente.



2. Conveniente usar-se

A máscara da raspagem do codificador que linear absoluto a escala é original sobre a medida inteira viaja, ele oferece uma referência fixa (ponto zero) ao sistema.

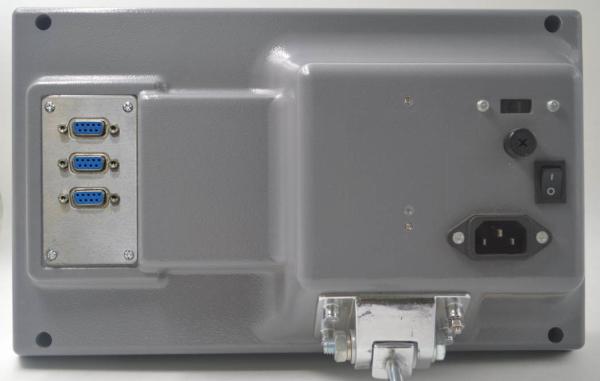

DSUB 9PIN

PIN TTL 422A
Sinal Cabo Sinal Cabo
1 -- -- A Amarelo
2 0V Laranja 0V Branco
3 -- -- B Vermelho
4 Terra Terra Terra Terra
5 -- -- R Preto
6 Amarelo Verde
7 5V Vermelho 5V Brown
8 B Verde B Azul
9 R Brown R Cinza





Calibração 100% do laser

Escala linear absoluta de Easson

Toda a escala linear ótica de Easson é inspecionada individualmente e calibrado por nosso interferômetro do laser da em-casa para assegurar a precisão de medição cumpra 100% com as especificações.
