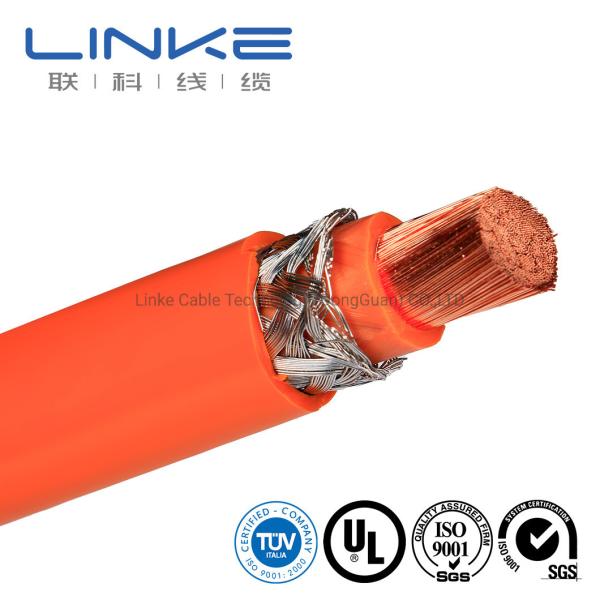

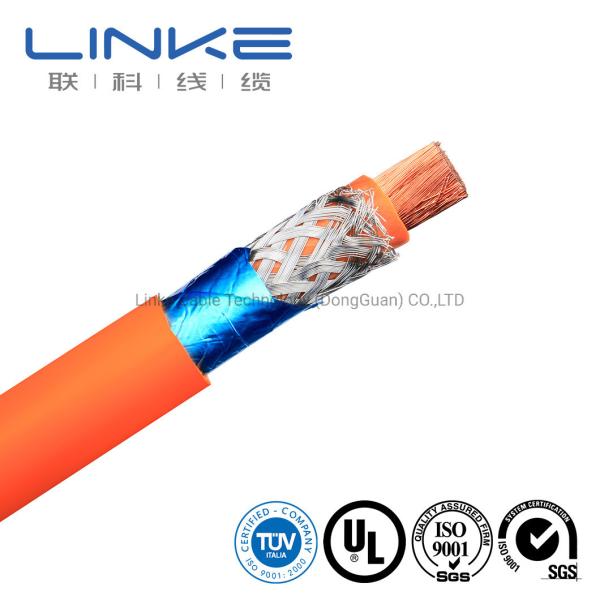

EV, fios blindados
Sinopse:
O cabo de alta tensão do veículo elétrico EV é usado para a saída de energia da bateria, conexão do controlador, conexão do motor, pilha de carregamento, carregador a bordo.
Características:
1Temperatura de utilização: -40°C a +125°C/150°C
2Voltagem nominal: 1500 V;
3. livre de halogênio
4- Isolamento: poliolefina cruzada
6O fio tem boa resistência a arranhões e hidrólise.
| Modelo de fio(mm2) |
estrutura do condutor |
Diâmetro externo do isolamento |
Bloco (s. ou s.b.) |
Enrola-te. |
Ossos de Sheath. |
Resistência máxima do condutor |
| 0.50 |
16/0.20 |
2.90 |
Tela de proteção tecida |
Al-mylar |
5.50 |
37.10 |
| 0.75 |
24 horas por dia.20 |
3.10 |
Tela de proteção tecida |
Al-mylar |
5.70 |
24.20 |
| 1.00 |
32/0.20 |
3.70 |
Tela de proteção tecida |
Al-mylar |
6.30 |
18.50 |
| 1.50 |
49/0.20 |
4.00 |
Tela de proteção tecida |
Al-mylar |
6.60 |
12.70 |
| 2.00 |
64/0.20 |
4.10 |
Tela de proteção tecida |
Al-mylar |
6.80 |
9.42 |
| 2.50 |
79/0.20 |
4.30 |
Tela de proteção tecida |
Al-mylar |
7.00 |
7.60 |
| 3.00 |
7/14/0.20 |
4.90 |
Tela de proteção tecida |
Al-mylar |
7.50 |
6.15 |
| 4.00 |
18 de Setembro.20 |
5.20 |
Tela de proteção tecida |
Al-mylar |
7.80 |
4.71 |
| 5.00 |
23/7/0.20 |
5.40 |
Tela de proteção tecida |
Al-mylar |
8.00 |
3.70 |
| 6.00 |
7/27/0.20 |
5.60 |
Tela de proteção tecida |
Al-mylar |
8.30 |
3.14 |
| 8.00 |
7/37/0.20 |
6.50 |
Tela de proteção tecida |
Al-mylar |
9.30 |
2.52 |
| 10.00 |
7/46/0.20 |
7.00 |
Tela de proteção tecida |
Al-mylar |
9.80 |
1.82 |
| 16.00 |
7/73/0.20 |
8.20 |
Tela de proteção tecida |
Al-mylar |
11.00 |
1.16 |
| 20.00 |
19/34/0.20 |
9.00 |
Tela de proteção tecida |
Al-mylar |
11.80 |
1.00 |
| 25.00 |
19/42/0.20 |
9.80 |
Tela de proteção tecida |
Al-mylar |
12.60 |
0.74 |
| 30.00 |
19/51/0.20 |
10.50 |
Tela de proteção tecida |
Al-mylar |
13.60 |
0.68 |
| 35.00 |
19/59/0.20 |
11.50 |
Tela de proteção tecida |
Al-mylar |
14.50 |
0.53 |
| 50.00 |
19/37/0.30 |
13.50 |
Tela de proteção tecida |
Al-mylar |
17.00 |
0.37 |
| 70.00 |
19/53/0.30 |
15.50 |
Tela de proteção tecida |
Al-mylar |
18.50 |
0.26 |
| 95.00 |
19/70/0.30 |
18.00 |
Tela de proteção tecida |
Al-mylar |
22.00 |
0.20 |
EV, fio sem blindagem
Resumo:
Os cabos de alta tensão EV são usados para conectar a porta de carregamento à bateria, dentro da bateria, a bateria ao motor e outros componentes, como um portador de transmissão de energia
Caracterização:
1.temperatura de funcionamento: -40°C a +125°C/150°C
2Voltagem nominal: 1500 V;
3. Sem halogénio ou halogenado (facultativo)
| Modelo de fio(mm2) |
estrutura do condutor |
OD concluído |
Resistência máxima do condutor |
| 0.50 |
16/0.20 |
2.90 |
37.10 |
| 0.75 |
24 horas por dia.20 |
3.10 |
24.20 |
| 1.00 |
32/0.20 |
3.70 |
18.50 |
| 1.50 |
49/0.20 |
4.00 |
12.70 |
| 2.00 |
64/0.20 |
4.10 |
9.42 |
| 2.50 |
79/0.20 |
4.30 |
7.60 |
| 3.00 |
7/14/0.20 |
4.90 |
6.15 |
| 4.00 |
18 de Setembro.20 |
5.20 |
4.71 |
| 5.00 |
23/7/0.20 |
5.40 |
3.70 |
| 6.00 |
7/27/0.20 |
5.60 |
3.14 |
| 8.00 |
7/37/0.20 |
6.50 |
2.52 |
| 10.00 |
7/46/0.20 |
7.00 |
1.82 |
| 16.00 |
7/73/0.20 |
8.20 |
1.16 |
| 20.00 |
19/34/0.20 |
9.00 |
1.00 |
| 25.00 |
19/42/0.20 |
9.80 |
0.74 |
| 30.00 |
19/51/0.20 |
10.50 |
0.68 |
| 35.00 |
19/59/0.20 |
11.50 |
0.53 |
| 50.00 |
19/37/0.30 |
13.50 |
0.37 |
| 70.00 |
19/53/0.30 |
15.50 |
0.26 |
| 95.00 |
19/70/0.30 |
18.00 |
0.20 |
