Amarelo/Curvo/etc Design de limite duplo de braço deslizante de escavadeira durável para CAT330 PC360 ZX360

Catálogo ZH braço de expansão da escavadeira.pdf

O boom deslizante da escavadeira é um dispositivo mecânico versátil que desempenha um papel crucial em várias indústrias e aplicações cotidianas.

Como funciona?

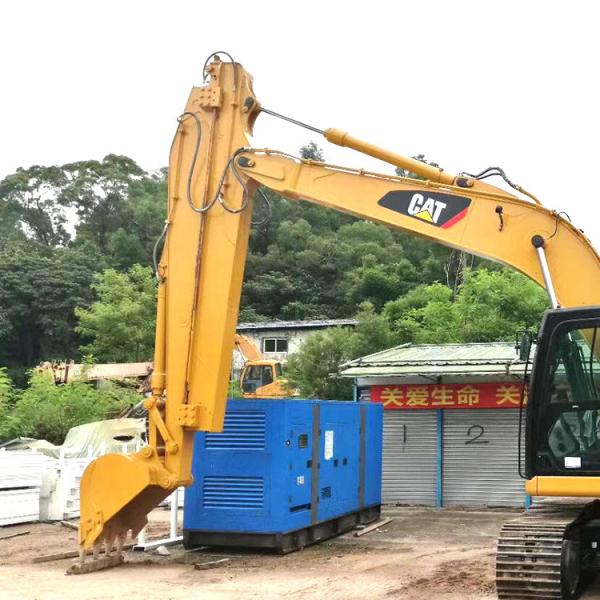

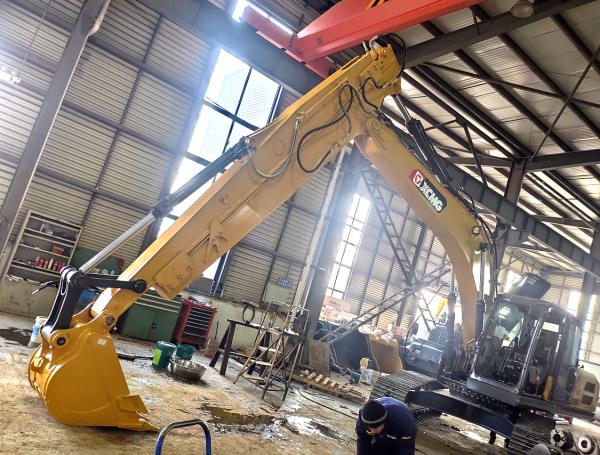

O braço deslizante da escavadeira é estendido e retraído pela marcha e volta do cilindro de óleo, para obter um raio de escavação maior e profundidade de escavação.

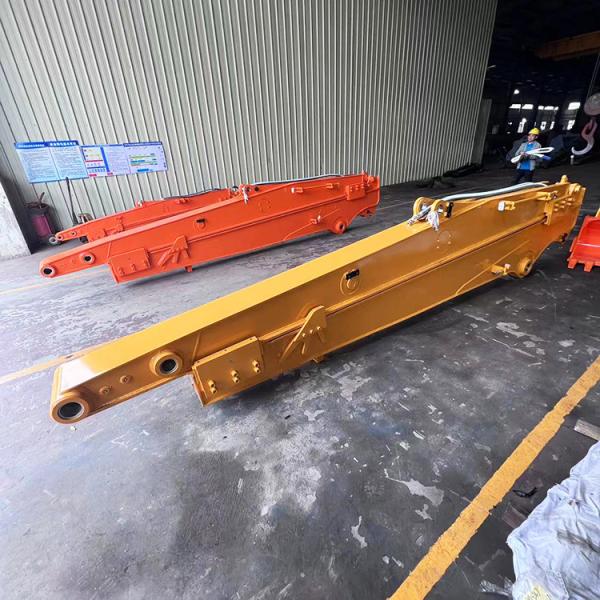

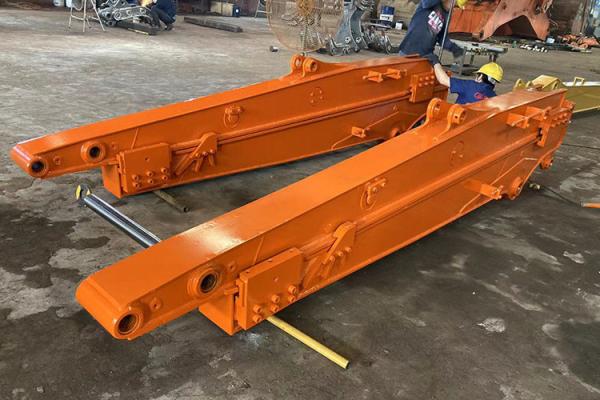

O braço telescópico externo é composto por duas partes: o braço deslizante superior e o braço fixo inferior.

O braço deslizante superior é instalado acima do braço fixo inferior, e o corpo móvel é formado para cima e para baixo por rolos e trilhos de ambos os lados.

Pela expansão e contração do cilindro telescópico, o corpo deslizante superior é empurrado para frente e para trás para se expandir e contrair livremente.

Estrutura

Um cilindro telescópico é instalado no braço deslizante superior, o corpo do cilindro é fixado no braço fixo inferior e a haste do pistão do cilindro é fixada no braço deslizante superior.

Os seus principais componentes são: corpo fixo, corpo em movimento, deslizador, cilindro telescópico, etc.

(Fácil de manter)

O braço de deslizamento ZHONGHE adota placas deslizantes de nylin anti-desgaste em vez da pole tradicional, que pode ser substituída rápida e convenientemente.

(estrutura deslizante robusta)
1A tampa inferior do braço de deslizamento superior e a tampa superior do braço de fixação inferior têm ambas 20 mm.
2As placas de cobertura são cortadas de uma peça inteira, mas não entrelaçadas, de modo a serem mais firmes e não deformadas facilmente.

(Evitar fugas de óleo)

O projeto de vedação de óleo dupla para o cilindro telescópico embutido impede o óleo hidráulico de vazamento, prolonga a vida útil do cilindro deslizante

(Longa vida útil)
1.O projeto de limite duplo do cilindro deslizante impede que o cilindro se agite e se puxe.
2Os deslizadores de aço são soldados entre os skateboards para resistir ao desgaste.

Bom serviço:

1Apoio online dentro de 24 horas.

2- Apoio técnico por vídeo.

(Nossos engenheiros se concentraram em excavadora de barragem e fixação mais de 10 anos)

3A borda longa da escavadeira deve ser de dois/três peças juntadas para que possa ser instalada num contentor para poupar custos de transporte.

Garantia

1 ano para o boom de longo alcance, 180 dias para cilindro e ligação, 90 dias para balde.
