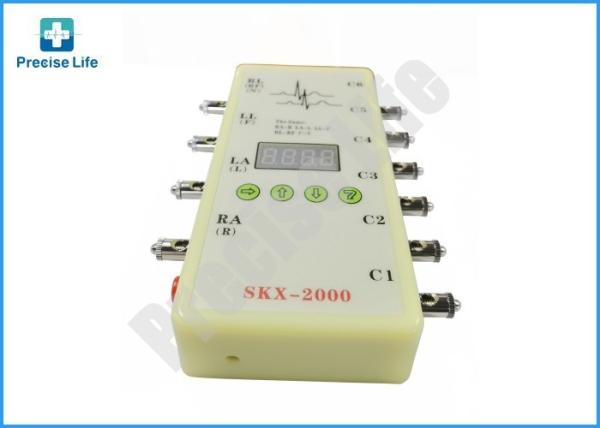

Simulador do paciente hospitalizado de equipamento médico de ECG com onda respiratória

O simulador 10 de ECG conduz o simulador da máquina de ECG com a bateria incorporado do simulador respiratório do monitor paciente da onda

Especificação do simulador médico:

O simulador pode gerar a forma de onda como abaixo, o primeiro código representa a forma de onda como abaixo
forma de onda de 1.Normal ECG
forma de onda 2.Plus-minus triangular
forma de onda triangular análoga desigual da taxa 3.Heart
a onda 4.Square, usou a onda quadrada para medir a velocidade da varredura
5.Sinusoidal onda, medida da característica amplitude-frequência
onda 6.Respiratory
7.Calibration forma de onda 1MV
escala do sinal 8.Setting

Dimensão: 15x10x3cm
N.W.: 0.35kg


Nota:
o simulador 1.The gerará automaticamente a forma de onda normal de ECG quando conecte para pôr
a exposição de diodo emissor de luz 2.The será fora automaticamente se sem operação após 5 segundos, a imprensa qualquer chave será retornada para indicar
Descrição chave:

Há 4 chaves, seguidas por chaves de seleção, chave do aumento, reduzindo chave, a tecla enter, além do que um grupo das combinações chaves

Chave seleta:

Esta chave é usada para selecionar o parâmetro que você quer mudar; há 4 tubos do diodo emissor de luz para indicar os quatro códigos representa o que é indicado,
O primeiro código representativo da forma de onda do diodo emissor de luz, representantes do diodo emissor de luz 2-4 o parâmetro (2 são o valor de cem, 3 representantes de dez, 4 representantes dos bocados)

Operação de cada forma de onda e escala ajustável

forma de onda de 1.Normal ECG
* frequência cardíaca que ajusta a escala: 10-200bpm (valor inicial: bpm 60)
* a amplitude do sinal é fixada

2. Mais-menos a forma de onda triangular
* escala de frequência: 10-300bpm (valor inicial: bpm 75)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modos, modo 1: Forma de onda positiva; modo II: forma de onda negativa; Combinações do uso chaves para escolher.

3. Forma de onda triangular análoga desigual da frequência cardíaca
* escala de frequência: 20-250bpm; (Valor inicial: bpm 80)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modos, modo 1: forma de onda grande na parte superior, modo 2: forma de onda grande em downside, combinações do uso chaves para escolher.

4. Onda quadrada
* escala de frequência: 0.1Hz-10Hz (10:0.1Hz, 100:10Hz); (Valor inicial: 1 hertz)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400: 4mV);

5. Onda sinusoidaa
* escala de frequência: 1-100Hz (valor inicial: 10 hertz)
* escala da amplitude: 0.1-4Mv (10:0.1mV, 400:4mV)
* pode ser sobreposto no componente da C.C. da forma de onda, escala é 0.1mV-3mV (10:0.1mV, 400: 4mV);
* use as combinações chaves, selecionam a necessidade do parâmetro de ser mudado, o modelo 1: Frequência; modelo 2: componente sobreposto da C.C. (10:0.1mV, 400:4mV);

6. Onda respiratória:
* a frequência soou: 1-100times/minutes. (Valor inicial: bpm 10);
* nota: ignore o sinal de ECG neste momento

7. Forma de onda 1MV 100US da calibração
* escala de frequência: 60bpm;

8. Ajuste da escala do sinal
* escala da amplitude: 0.1mV-4mV (10: 0.1mV, 400: 4mV); (Valor inicial: 100)
* nota: este ajuste da amplitude afetará todas as formas de onda exceto a forma de onda de ECG
