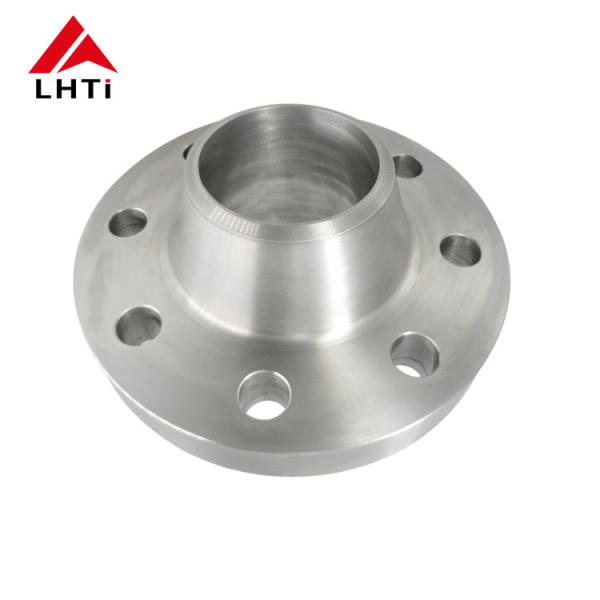

O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície
Especificações
Number modelo :
LH-WN
Lugar de origem :
Baoji, China
MOQ :
5 partes
Termos do pagamento :
L/C, T/T, Western Union
Capacidade da fonte :
5000 PCes pelo mês
Prazo de entrega :
3-15 dias do trabalho
Detalhes de empacotamento :
Envolvido pela espuma contida na caixa da madeira compensada para a exportação
Nome do produto :
Flange do titânio WN
Padrão :
ASME B16.5
Material :
Gr1, Gr2, Gr5, Gr7, Gr12
Aplicação :
Indústria química
Superfície de selagem :
RF, FF, TG, RJ etc.
Tamanho :
NPS 1/2 - NPS 24 (DN 10 - 2000)
Pressão :
150#-2500#
Superfície :
Lustrado
Técnica :
Forjado e o CNC fez à máquina
Inspeção :
Testes ultrassônicos & relatório de teste material EN10204.3.1
Descrição

Flange de solda de alta pressão da flange WN do titânio do pescoço para a indústria química



1. Nossa empresa



Como um fabricante principal de produtos do titânio por mais de 16 anos, nós exportamos a flange do titânio para muitos países, incluindo Itália, Rússia, Turquia e Chile etc. A qualidade de nossos produtos é reconhecida extensamente. Assim você deve ter a confiança em nossa empresa.



2. Informações sobre o produto da flange do pescoço da solda do titânio



Material: Gr1, Gr2, Gr5, Gr7, Gr12

Padrão: ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Tamanho: 1/2 " ~ 30" N.B., NPS 1/2 - NPS 24 (DN 10 - 2000).

Pressão Clase: PN0.25~32Mpa/(RUÍDO) PN6, PN10, PN16, PN25 embora PN250/150LB, 250LB, 300LB, 400 libras, 500LB, 600 libras, 900LB, 1500LB, 2500LB.

Superfície de selagem: RF, FF, TG, RJ etc.

Técnica: Froged e o CNC fizeram à máquina

Vantagens:

  • Vida útil longa
  • resistente à corrosão
  • Força e resistência à tração yeiled altas
  • Conjunto completo de testes
  • Nossos moldes para a flange estão muito completos, assim que nós podemos produzir flanges em todos os padrões, incluindo EN1092-1, ASME B16.5, RUÍDO e BS etc.



3. especificação da flange do pescoço da solda do titânio



Especificação para a flange do pescoço da solda do titânio da classe 150



Flange do pescoço da solda do titânio da classe 150
Nom. Tubulação
Tamanho		 Diâmetro da flange. Flangeie densamente Diâmetro do cubo. Na base Diâmetro levantado da cara. Diâmetro do cubo no ponto da solda Não.
de
Furos		 Diâmetro.
de
Parafusos		 Diâmetro. De
Círculo de parafuso		 Furo
Diâmetro.		 Comprimento
Através do cubo
1/2 3-1/2 7/16 1-3/16 1-3/8 0,84 4 1/2 2-3/8 0,62 1-7/8
3/4 3-7/8 1/2 1-1/2 1-11/16 1,05 4 1/2 2-3/4 0,82 2-1/16
1 4-1/4 9/16 1-15/16 2 1,32 4 1/2 3-1/8 1,05 2-3/16
1-1/4 4-5/8 5/8 2-5/16 2-1/2 1,66 4 1/2 3-1/2 1,38 2-1/4
1-1/2 5 11/16 2-9/16 2-7/8 1,90 4 1/2 3-7/8 1,61 2-7/16
2 6 3/4 3-1/16 3-5/8 2,38 4 5/8 4-3/4 2,07 2-1/2
2-1/2 7 7/8 3-9/16 4-1/8 2,88 4 5/8 5-1/2 2,47 2-3/4
3 7-1/2 15/16 4-1/4 5 3,50 4 5/8 6 3,07 2-3/4
3-1/2 8-1/2 15/16 4-13/16 5-1/2 4,00 8 5/8 7 3,55 2-13/16
4 9 15/16 5-5/16 6-3/16 4,50 8 5/8 7-1/2 4,03 3
5 10 15/16 6-7/16 7-5/16 5,56 8 3/4 8-1/2 5,05 3-1/2
6 11 1 7-9/16 8-1/2 6,63 8 3/4 9-1/2 6,07 3-1/2
8 13-1/2 1-1/8 9-11/16 10-5/8 8,63 8 3/4 11-3/4 7,98 4
10 16 1-3/16 12 12-3/4 10,75 12 7/8 14-1/4 10,02 4
12 19 1-1/4 14-3/8 15 12,75 12 7/8 17 12,00 4-1/2
14 21 1-3/8 15-3/4 16-1/4 14,00 12 1 18-3/4 13,25 5
16 23-1/2 1-7/16 18 18-1/2 16,00 16 1 21-1/4 15,25 5
18 25 1-9/16 19-7/8 21 18,00 16 1-1/8 22-3/4 17,25 5-1/2
20 27-1/2 1-11/16 22 23 20,00 20 1-1/8 25 19,25 5-11/16
24 32 1-7/8 26-1/8 27-1/4 24,00 20 1-1/4 29-1/2 23,25 6



Especificação para a flange do pescoço da solda do titânio da classe 300



Flange do pescoço da solda do titânio da classe 300
Nom. Tubulação
Tamanho		 Diâmetro da flange. Flangeie densamente. Diâmetro do cubo. Na base Diâmetro levantado da cara. Diâmetro do cubo. No ponto da solda Não.
de
Furos		 Diâmetro.
De
Parafusos		 Diâmetro. De
Círculo de parafuso		 Furo
Diâmetro.		 Comprimento
Através do cubo
1/2 3-3/4 9/16 1-1/2 1-3/8 0,84 4 2-5/8 1/2 0,62 2-1/16
3/4 4-5/8 5/8 1-7/8 1-11/16 1,05 4 3-1/4 5/8 0,82 2-1/4
1 4-7/8 11/16 2-1/8 2 1,32 4 3-1/2 5/8 1,05 2-7/16
1-1/4 5-1/4 3/4 2-1/2 2-1/2 1,66 4 3-7/8 5/8 1,38 2-9/16
1-1/2 6-1/8 13/16 2-3/4 2-7/8 1,90 4 4-1/2 3/4 1,61 2-11/16
2 6-1/2 7/8 3-5/16 3-5/8 2,38 8 5 5/8 2,07 2-3/4
2-1/2 7-1/2 1 3-15/16 4-1/8 2,88 8 5-7/8 3/4 2,47 3
3 8-1/4 1-1/8 4-5/8 5 3,50 8 6-5/8 3/4 3,07 3-1/8



4. Imagens detalhadas da flange do pescoço da solda do titânio



(1) matéria prima da flange do pescoço da solda do titânio



O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície



(2) teste da flange do pescoço da solda do titânio



O titânio de alta pressão da flange de WN RF para a indústria química lustrou de superfície



5. Produtos relacionados da flange do pescoço da solda do titânio

  • Cotovelo do titânio
  • T do titânio
  • Redutor do titânio
  • Titânio Stub End
  • Titânio Sockolet

6. Todos os testes da flange do pescoço da solda do titânio



Testes visuais (VT)

Testes ultrassônicos (UT)

Testes radiográficos (RT)

Testes de partícula magnética (TA)

Os testes penetrantes/tintura penetram (a pinta)

Teste de Eddy Current (E)

Emissão acústica (AE)



7. exigências elásticas da flange do pescoço da solda do titânio

Categoria Resistência à tração (minuto) Renda a força (o minuto) Alongamento (%)
ksi M Pa ksi M Pa
1 35 240 20 138 24
2 50 345 40 275 20
5 130 895 120 828 10
7 50 345 40 275 20
12 70 438 50 345 18
