Especificações
MOQ :
1 parte
Capacidade da fonte :
50, 000PCS/Year
Payment Terms :
L/C, T/T, Western Union
Lugar de origem :
China
Number modelo :
VOE-2515
Detalhes de empacotamento :
pacote de exportação padrão
Modelo não. :
VOE-2515
Nome :

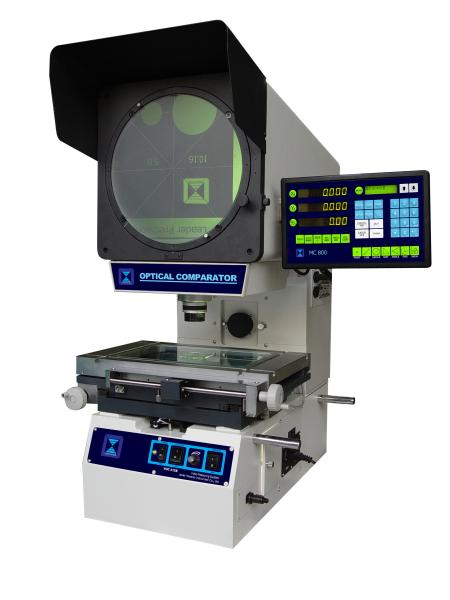

Comparador ótico do projetor de perfil
Tamanho da tabela do metal :
450*280mm
Tamanho de vidro da tabela :
306*196mm
Linha central Xy do curso da fase :
250*150*100mm
Definição :
0.5micron
Unidade de medição :
Escala linear incorporado
Precisão de medição :
mícron 2.5+L/150
Diâmetro da tela :
312mm com os 4 grampos de filme
Readout de Digitas :
DC-3000
Marca registrada :
L&D
Pacote do transporte :
Vácuo & pacote livre da exportação da madeira compensada da fumigação
Especificação :
GV
Origem :
Dongguan
Código do HS :
903149100
Porto :
Shenzhen, China
Descrição

Uso:
O comparador ótico vertical de Benchtop da série de VOE é sistema de medição seguro e disponível do não-contato com elevada precisão e eficiência. O comparador ótico vertical de Benchtop da série de VOE apreciou a boa reputação no mercado devido a seus projeto e estabilidade. Isto ótico inspeciona o dispositivo é uma solução perfeita da metrologia à medida do contorno e da superfície. Esta máquina de medição da série é uma necessária para o controle da qualidade

O dispositivo ótico da medida da série de VOE é amplamente utilizado em laboratórios da calibração ou na loja.

O comparador ótico da série de VOE pode inspecionar todos os tipos da superfície e do esboço de trabalho-partes complicadas, tais como a came, a linha de parafuso, a engrenagem, o cortador de trituração, a ferramenta, os dados, os componentes da imprensa e assim por diante, o este banco que o dispositivo ótico superior da medida é um sistema métrico e analítico eficaz para a educação, o instituto de pesquisa e o laboratório.

Característica:
Completo erija: Para não ser afetado por de cabeça para baixo e pela divisão no esquerdo e direito
Elevada precisão: o μ (2.5+L/150) M é comparável à precisão dos produtos similares estrangeiros
Grande curso: O curso máximo pode alcançar 250*150*100 (para o foco)
Grande carga: O projeto da tabela da elevada precisão pode ter recursos para uma carga de 45 quilogramas sem afetar o desempenho de medição.
Alta resolução: bulit de 0,5 mícrons na escala linear



Dados técnicos:

Reverso VOE-1510O VOE-2010O VOE-2515O
Ereto VOE-1510 VOE-2010 VOE-2515
O tamanho da tabela do metal (milímetros) 357*228 404*228 450*280
O tamanho da tabela de vidro (milímetros) 210*160 260*160 306*196
X-linha central do curso da fase 150mm 200mm 250mm
Y-linha central do curso da fase 100mm 100mm 150mm
Z-linha central do curso da fase 100mm (para o foco) 100mm (para o foco) 100mm (para o foco)
Definição 0.5µm 0.5µm 0.5µm
Unidade de medição Escalas lineares incorporados Escalas lineares incorporados Escalas lineares incorporados
Precisão de medição µm do ≤± (2.5+L/150) µm do ≤± (2.5+L/150) µm do ≤± (2.5+L/150)
Tela Diâmetro da tela:  grampos de filme do ¢ 312mmwith 4
Material da tela: vidro à terra fino
Linha de referência: Cruz e crosshair desconcertados
Escala giratória da tela: 0°~360°
Definição giratória do ângulo: 1' ou 0.01°
Readout de Digitas DC-3000 que mede contra com saída RS232
Iluminação Iluminação do contorno: Bulbo de halogênio 24V/150W
Iluminação refletida: Bulbo de halogênio 24V/150W
Filtre (opção) para a iluminação do contorno
Poder AC110/220V, fase monofásica 50/60Hz, poder total 400W
Refrigerar Ventiladores de refrigeração incorporados
G.W/N.W 210/160KG 215/165KG 230/180KG
Dimensão (L*W*H) 780*780*1120 (milímetro) 780*780*1120 (milímetro) 780*810*1120 (milímetro)
Dados técnicos da lente objetiva:
Lente objetiva Ampliação 10X 20X 50X 100X
Diâmetro do campo da vista ¢ 30 ¢ 15 ¢ 6 ¢ 3
Distância de funcionamento (milímetros) 77,7 44,3 38,4 25,3
Altura de Máximo Workpiece 90mm 90mm 90mm 90mm
Entrega padrão:
Readout de Digitas DC-3000 Objetivo de VOE-10X Braçadeira da tela
Interruptor de pé Cabo distribuidor de corrente Fonte luminosa
Entrega opcional:
Software da medida Detector da borda Cartas da folha de prova (3 tipos)
Lente objetiva de VOE-20X Lente objetiva de VOE-50X Lente objetiva de VOE-100X
Suporte com braçadeira V bloco com braçadeira Giro CenterSupport
Mini-impressora Tabela giratória Escala da calibração
