Equipamento de mineração do pinhão da engrenagem das circunferências do moinho de bola da peça sobresselente do moinho de bola

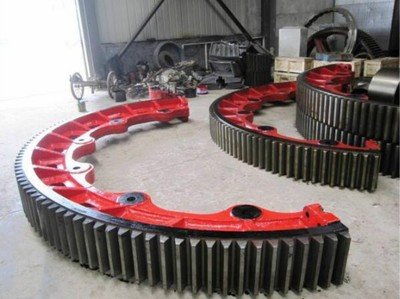

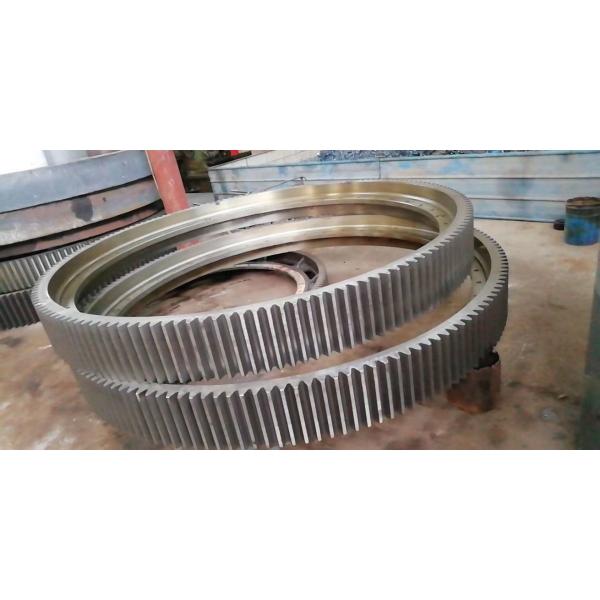

1. Engrenagens das circunferências: Engrenagem das circunferências da estufa giratória, engrenagem das circunferências do moinho de bola

As engrenagens das circunferências oferecidas encontram a aplicação extensiva nos setores industriais diferentes que incluem na indústria das plantas, do aço & do cimento do ferro de esponja, setor mineiro, moinhos de vento assim como em outros setores industriais. Estes são feitos disponíveis em uma escala do módulo do módulo 10 ao módulo 70 e em diâmetros mínimos de 100 milímetros a 15000 milímetros. Mais, estes compreendem um peso máximo de 70 únicas partes da TA. Aqui a escala de caixas de engrenagens/engrenagens endurecidas & à terra compreende as engrenagens das caixas de engrenagens do sem-fim,/caixas de engrenagens helicoidais helicoidais/dobro, as caixas de engrenagens do Helicoidal-chanfro, as caixas de engrenagens planetárias e as outro.

2. parâmetros do produto do anel grande para a engrenagem das circunferências do moinho

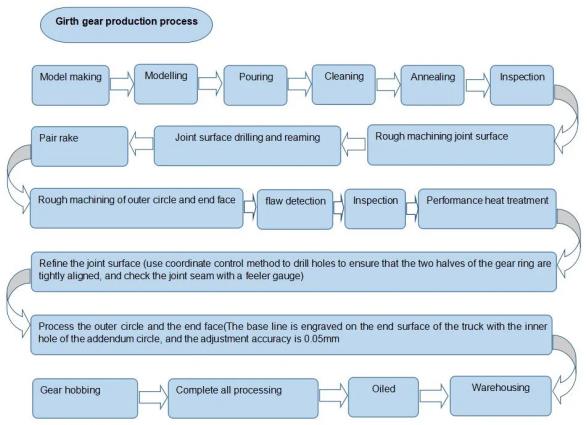

3. Grande processo de manufatura da engrenagem de anel
Áspero:
A placa da fundição de aço é fornecida pela maquinaria pesada Co. do CITIC, planta de Ltd. Pesado Forjamento, corrida pelo padrão GB11352-89 especifica exigências para modelar de acordo com o processo de moldação, fundição, carcaça, caixas batidas, limpeza, vestindo carcaças;. Durante a inspeção e a aceitação pelos desenhos e exigências técnicas para a placa de aço
Verificações, concordando os padrões JB/T6402-92 emitidos após a aceitação
Abaixo do procedimento.
Roughing:
Cruzado pelo desenho e para ficar para fora a permissão, o alinhamento, conexão, processando tanto dentro como fora do círculo, combinando a trituração de cara, a perfuração e os outros processos.
Ferimento da exploração:
A detecção ultrassônica total da falha, qualidade interna deve cumprir as duas exigências dos padrões GB7233-87.
Normalizando o pré-tratamento:
os pares do Semi-anel que normalizam e que moderam o tratamento, fornecem uma boa organização para o endurecimento de superfície subsequente; deformação dos desenhos da imprensa da meia inspeção da engrenagem de anel após o tratamento térmico.
Fazer à máquina:
Primeiramente dois e um meio anel são feitos com os parafusos de grande resistência que conectam o anel no conjunto, o processo total tirando os dentes de Quannei um Wai do círculo e a parte superior e a gama mais baixa, e então tirando e exigências de trituração fazendo à máquina do processo.
Eliminação de processar o esforço:
O anel total recozeu para eliminar o esforço.
Superfície total do anel que endurece-se:
SE ao longo da indução alveolar da superfície do dente que endurece-se, dureza HRC50 ~ 55, profundidade endurecida eficaz 3 da camada ~ 5mm.
Inspeção final:
Primeiramente, a frequência da detecção que extingue, a dureza após ter moderado a engrenagem de anel que cogging cumpre as exigências dos desenhos; Em segundo lugar, para detectar se o tamanho maior D6944 do diâmetro exterior máximo como a deformação 3mm, a correção mecânica exigida até qualificado; Em terceiro lugar, a inspeção da partícula magnética do dente e da faixa, qualidade deve cumprir duas exigências padrão das exigências GB/T9444-88; Finalmente, de acordo com os desenhos e as exigências técnicas para a inspeção final.
