Função | VM-1404-HD | |
Sistema | Língua | Inglês/chinês |
Relação da operação | Interface de usuário gráfica (menu de OSD) | |
Segurança da senha | 2 níveis: Administrador ou usuário | |
Vídeo | Entrada- | Entrada- da câmera dos canais CIF/HD1/D1/960H/720P AHD dos apoios 4 Apoia 2-CH 720P entrada- de mistura do analógico de AHD + de 2-CH 960H Apoia 1-CH 720P/1080P entrada- do IPC + do 4-CH 960H/D1/CIF Nota: 4 canais 720P AHD ou 1-CH 720P/1080P entrada- do IPC + do 4-CH 960H exigirão o cartão de alta velocidade do SD (> 80Mb/S, classe 10 ou mais altos) |

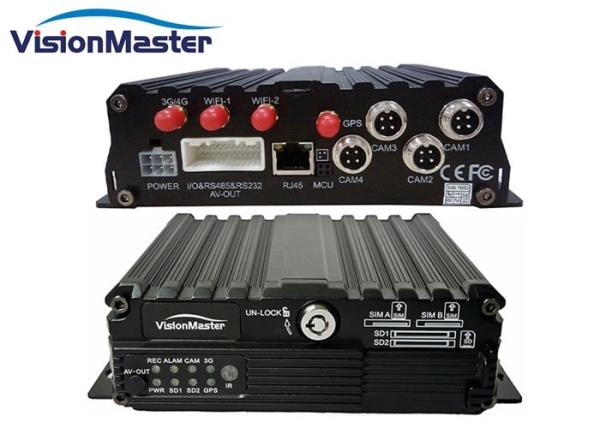

Saídas de vídeo | 2 canais (painel frontal 3.5mm Jack, painel traseiro em 24 portos do I/O do pino) | |
Exibição de vídeo | Única imagem, 1~5 imagens | |
Sistema de sinal | AMIGO/NTSC (quadro 720P/sec de PAL@100; Quadro 720P/sec de NTSC@120) | |
Compressão de imagem | Perfil do cano principal H.264 | |
Audio | Entrada audio | 4 canais |
Saídas de áudio | 2 canais (painel frontal 3.5mm Jack, painel traseiro em 24 portos do I/O do pino) | |
Formato de gravação | Gravação sincronizada de A/V | |
Gravação & armazenamento | Definição de imagem | CIF/HD1/D1/960H/720P/1080P opcional |
Codificação video | Padrão do setor ISO14496-10 | |
Taxa de bocado video | CIF: 1536Kbps ~ 128Kbps, | |
HD1/D1: 2048Kbps ~ 400Kbps, | ||
960H: 2048Kbps ~ 400Kbps, | ||
720P: 4096Kbps ~ 400Kbps | ||
1080P: 4096Kbps ~ 400Kbps | ||
Selecione de 8 níveis de qualidade da imagem vídeo que variam de 1 (mais alto) a 8 (mais baixo) | ||
Taxa de bocado audio | 40Kbps | |

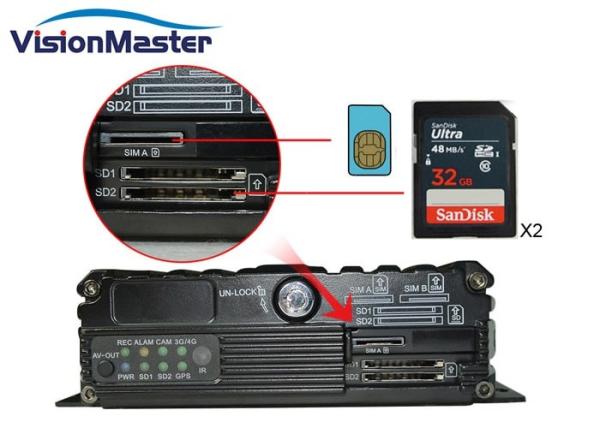

Armazenamento | 2 ranhuras para cartão do SD, até 128GB cada um, classe 10 ou mais alto | |
Alarme | Entrada do alarme | 8 canais, disparador para menos do que 1VDC ou maior seleto do que 5VDC |
Saída do alarme | 1 canal, saída 12V | |
Portos de comunicação | RS485 | 1 porto para o controle de PTZ ou o uso do dispositivo de dados |
RS232 | Porto 2 para uma comunicação ou o uso dos dados | |
Rede RJ45 | 1 porto do RJ45. Para a conexão a uma câmera do IP com o máximo de 1080P | |

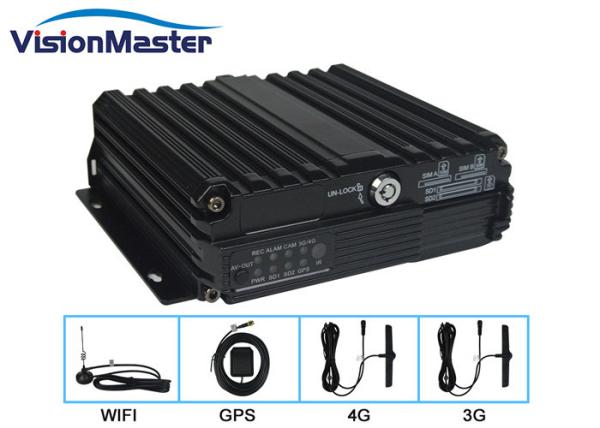

Communication* sem fio | 3G* | (HSUPA/HSDPA/WCDMA/EVDO/TD-SCDMA) módulo 3G interno opcional |
4G* | (TDD-LTE/FDD-LTE) módulo 4G interno opcional para combinar o portador celular local | |
Wi-Fi* | 5,8 gigahertz) opção interna de Wi-Fi 802.11b/g/n (2,4/ | |
GPS* | Standard internacional GPS* | Módulo interno de GPS. Coordenadas geográficas do tempo real, informação da velocidade |
G-sensor | G-sensor interno | A detecção de movimento da linha central dos apoios 3 com grupo de usuário varia para coordenadas de X, de Y e de Z |
Software | Playback do PC | A/V, GPS, Mapview, velocidade, G-sensor, arquivos etc. disponíveis para o playback no PC. O playback limitado está igualmente disponível em MDVR |
IVMS | (Exige Wi-Fi ou a opção celular) monitoração sem fio do tempo real A/V, GPS, alarmes, etc. | |
Elevação de software | Local ou remotamente | Elevação através do cartão do SD ou remotamente através da plataforma de IVMS |
Entrada da tensão | +8~+36V | 8~36VDC verificam por favor a tensão operacional do veículo antes da instalação do MDVR e de seus acessórios para impedir dano possível. |
Saída da tensão | 12V | 12V (+/-0.2V), 3A máximo |
Detecção do CRNA | ≤4V | Sem energia |
≥6V | Poder-em | |
Resistência da entrada- | 75Ω | 75Ω |
Tensão das saídas de vídeo | 2Vp-p | 2VP-P o sinal análogo output CVBS, entrada da tela exige a resistência 75Ω |
I / Porto de O | <1v> | Disparador da baixa tensão |
>5V | Disparador de alta tensão | |
Temperatura operacional | -25℃ ~ 75℃ | Instale na área bem ventilado, protegida da umidade, do calor, da poeira e da vibração |
Dimensões | 170x142x50mm | Incluindo a tampa 170x187x50mm da segurança |
FAQ
Que devemos nós fazer quando um problema que não poderia ser resolve ocorre ao produto?
O modelo do produto do registro e o número de versão do software e submetem descrição de problema detalhada a nosso coordenador de suporte laboral para a análise. A descrição detalhada será muito útil a nossa análise.
Que devemos nós fazer quando a relação da entrada- da unidade central é diferente da relação de entrada da câmera?

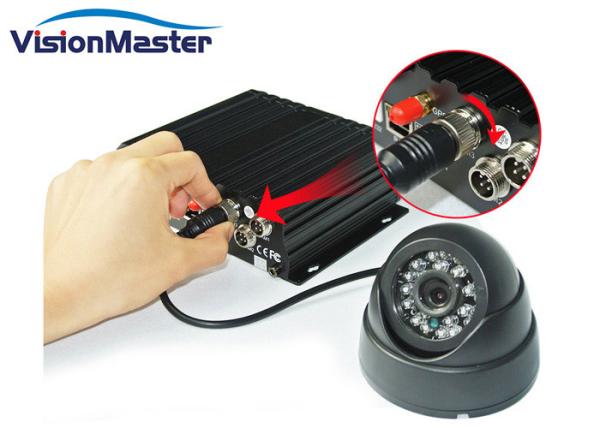

uma relação de 4 pinos é usada para o dispositivo do veículo. A relação de BNC ou a relação de ar são usadas para a câmera. Se a inconsistência é encontrada, use por favor um adaptador ou conecte-o a uma linha padrão definida como a linha sequência para o dispositivo do veículo.
Um arquivo de registro é perdido ou nenhum arquivo de registro é encontrado dentro de um determinado período de tempo?
1. analise para definir o período de tempo entre o arquivo de vídeo final é perdido e o primeiro arquivo de vídeo é recuperado.
2.Check se o dispositivo está poder ligada dentro deste período de tempo, por exemplo, registro do atraso não ajustado durante a parada programada intermediária
3.unloading & carga.
Que devemos nós fazer quando nenhum vídeo é relatado através de 3G/4G?
pressione a chave da “INFORMAÇÃO” para entrar na página da informação de sistema, onde você pode verificar se o cartão de SIM esta presente, inspeciona a intensidade do sinal e o estado do tratamento por imagens, e verifica se a antena é contactada corretamente. Então, a verificação se o cartão de SIM tem o tráfego e substitui-o um novo verificá-lo-á novamente. Este é os critérios os mais básicos de um julgamento. Se um sinal está disponível, quando o dial up falhar, verificação se o número e o porto center são ajustados corretamente. Então, verificação se o número de dispositivo é original.
