Especificações
Number modelo :
PT-SD73
Lugar de origem :
Pequim, China (continente)
MOQ :
1 PARTE
Termos do pagamento :
D/A, D/P, T/T, MoneyGram
Prazo de entrega :
1-2 semanas
Detalhes de empacotamento :
Empacotamento da caixa ou da caixa de madeira
Curso :
13mm
Conduzindo o método :
Vernier Micrometer Head
Posicionando a precisão :
10μm
Material :
Liga 7075 de alumínio
Tamanho da plataforma :
90.8*36.1*18.1mm (com exclusão do regulador)
Tipo da linha :
15 furos do parafuso M6, 2 furos principais escareados Ø6mm
Descrição

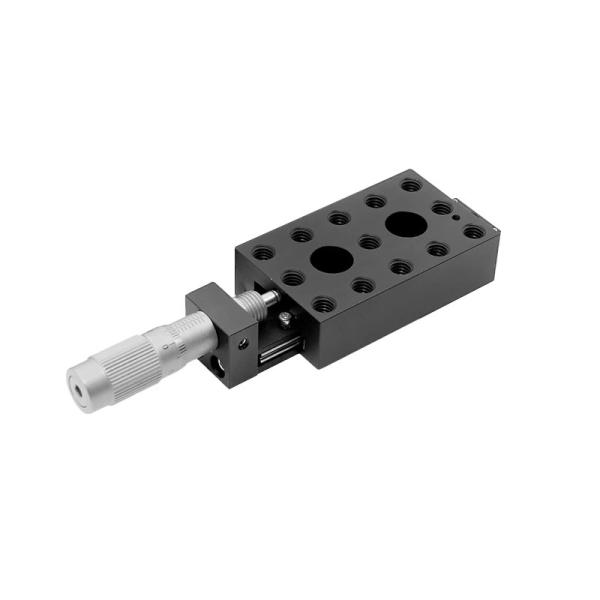

Fase móvel manual de carregamento linear PT-SD73 da única experiência ótica da linha central



Esta única tabela PT-SD73 do deslocamento da linha central caracteriza os rolamentos lineares aço temperado para o movimento preciso e a vida útil estendida. A tabela do deslocamento é equipada pre com uma cabeça do micrômetro como um motorista, com 15 furos do parafuso M6 em cada tabela do deslocamento e 2 furos principais escareados 06.0mm na parte inferior. Os usuários podem instalá-la na placa de pão ou na plataforma ótica usando os parafusos de tampão M6.



Características de produto lineares manuais da fase



1. O projeto modular facilita a combinação de tabelas do deslocamento em configurações XY e de XYZ;

2. O curso da movimentação principal do micrômetro é 13mm, com uma divisão 10 do μ m;

3. O corpo da plataforma tem 15 furos do parafuso M6 e 2 furos principais escareados 6.0mm na parte inferior;



Parâmetros lineares manuais do produto da fase



Number modelo

PT-SD73

Escala do curso

13mm

Conduzindo o método

Vernier Micrometer Head

Posicionando a precisão

10μm

Tamanho da plataforma

90.8*36.1*18.1mm (com exclusão do regulador)

Tipo da linha

15 furos do parafuso M6, 2 furos principais escareados Ø6mm

Peso

127.2g

Material

Liga 7075 de alumínio



Experiência ótica de carregamento linear linha central móvel manual da fase da única

Experiência ótica de carregamento linear linha central móvel manual da fase da única

O curso total da única tabela do deslocamento da linha central PT-SD73 é 25mm. Equipado com um motorista principal do micrômetro, o curso da cabeça do micrômetro é 13mm, com uma divisão de 10μm.

Experiência ótica de carregamento linear linha central móvel manual da fase da única

Além do que a utilização como uma única tabela do deslocamento da linha central, o projeto modular da aparência facilita o conjunto e um conjunto de duas tabelas do deslocamento para formar uma tabela XY do deslocamento da linha central. Se você quer construir uma tabela do deslocamento com configuração de XYZ, você precisa de usar um adaptador do ângulo direito.

Experiência ótica de carregamento linear linha central móvel manual da fase da única

Experiência ótica de carregamento linear linha central móvel manual da fase da única
