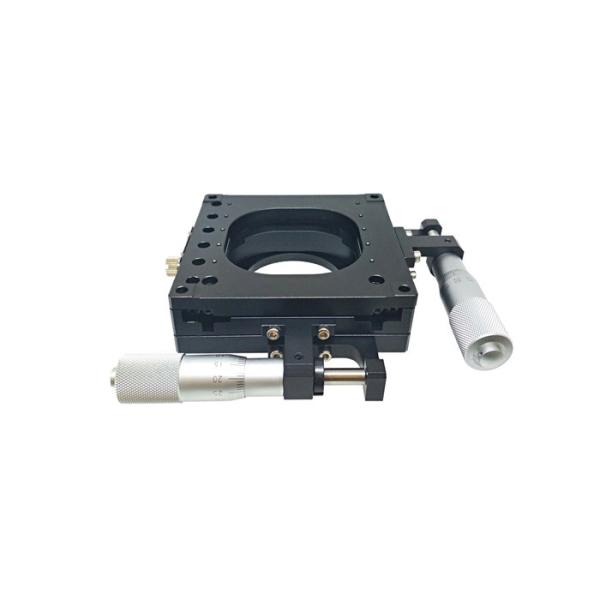

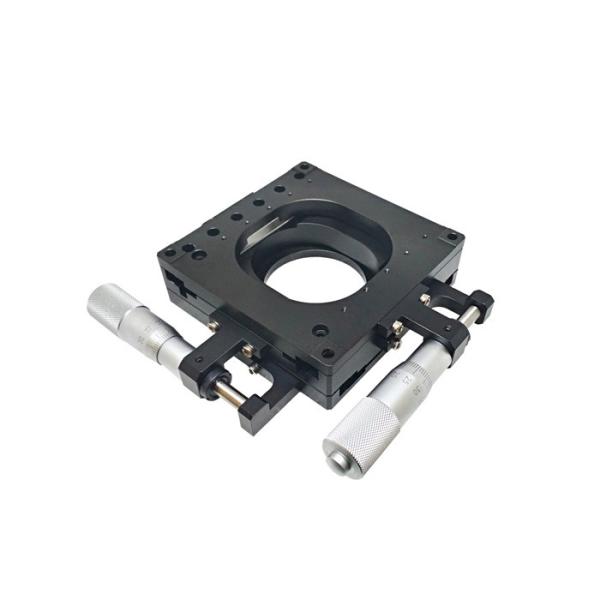

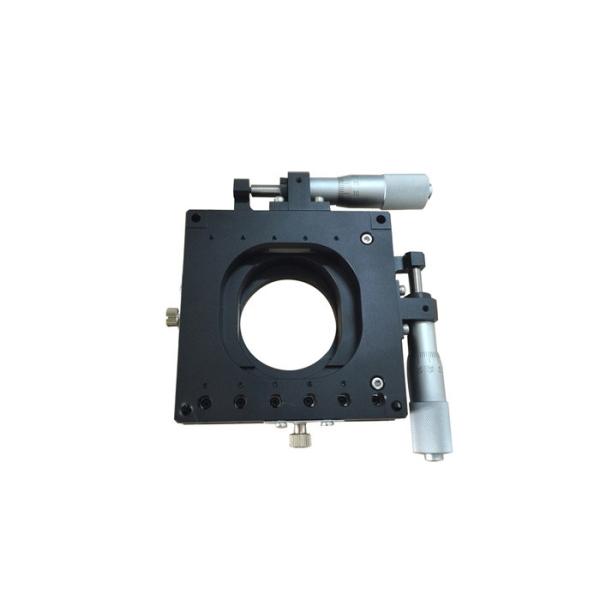

fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
fase XY diminuta da fase da tradução manual de 100mm×100mm com movimentação central
Especificações
Number modelo :
PT-XY125
Lugar de origem :
Pequim, China (continente)
MOQ :
1piece
Termos do pagamento :
D/A, D/P, T/T
Prazo de entrega :
1-2 semanas
Tamanho da plataforma :
100mm×100mm
Conduzindo o modo :
Cabeça do micrômetro
Posição da movimentação :
Movimentação central
Viagem :
12,5 mm
Escala mínima :
0.01mm
Min Adjustment :
0.002mm
Formulário do trilho de guia :
Guia transversal do rolo
Rolamento da carga :
40kg
Descrição

Fase linear do manual XY da linha central, plataforma intermediária PT-XY125 do deslocamento do espaço



Tabela de tradução manual da elevada precisão: PT-XY125



Características do produto



■A precisão material de alumínio dura que faz à máquina, superfície anodizada tingiu preto.



■O trilho de guia do rolo da cruz da elevada precisão, melhora a precisão, grande rolamento da carga, longa vida.



■A base e a tabela da elevada precisão, melhoram o paralelismo da retidão, da guinada, do passo e do movimento da plataforma da tradução.



■O ajuste do deslocamento é conduzido pela cabeça principal ou diferencial do micrômetro do micrômetro.



■A elevada precisão e a cabeça pequena do micrômetro da definição asseguram o micro ajuste do deslocamento dos produtos a nível do nanômetro.



■A cabeça do micrômetro é colocada no centro da plataforma da tradução para a operação fácil.



■O retorno da mola é usado para eliminar o afastamento axial.



■Furos de montagem com afastamento padrão na tabela e base para a instalação e a combinação fáceis.



■Pode ser combinado com a outra série de tabela do deslocamento para formar um quadro multi-dimensional do ajuste.



■É opcional adicionar a régua de raspagem para indicar o deslocamento minúsculo.


Parâmetros do produto:



Modelo

PT-XY125

Tamanho da plataforma

100mm×100mm

Conduzindo o modo

Cabeça do micrômetro

Posição da movimentação

Movimentação central

Viagem

12.5mm

Escala mínima

0.01mm

Ajuste mínimo

0.002mm

Formulário do trilho de guia

Guia transversal do rolo

Rolamento da carga

40kg

Retidão

5μ

Guinada

25 ″

Passo

15 ″

Paralelismo da tabela

10μ

Paralelismo do movimento

15μ

Peso inoperante

1.3kg

Ciência material

Duralumin

Tratamento de superfície

Preto-anodizado



Mapa da dimensão do produto
