tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
Especificações
Number modelo :
PT-SD106G
Lugar de origem :
Pequim, China (continente)
MOQ :
1piece
Termos do pagamento :
D/A, D/P, T/T
Prazo de entrega :
1-2 semanas
Plataforma :
53 mm × 53 mm
Tipo do atuador :
Cabeça do micrômetro no centro
Guia do curso :
V-sulco da precisão & rolamento de rolo cruzado
Escala do curso :
25mm
Paralelismo :
25μm
Retidão :
3μm
Capacidade de carga :
15kgs
Peso :
0.47kgs
Descrição

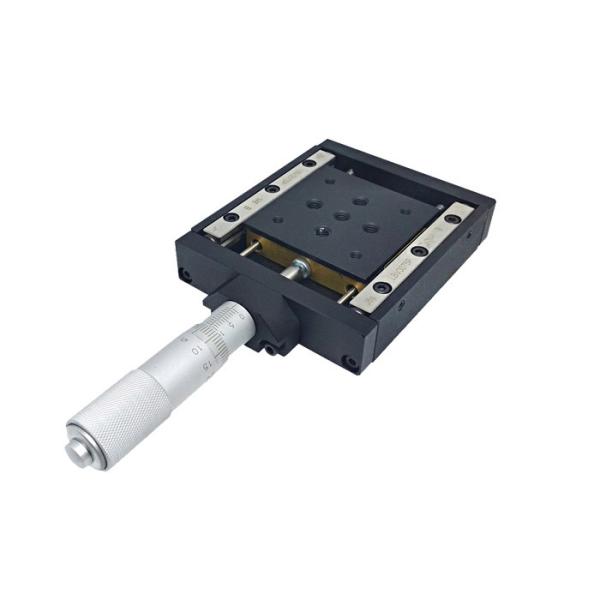

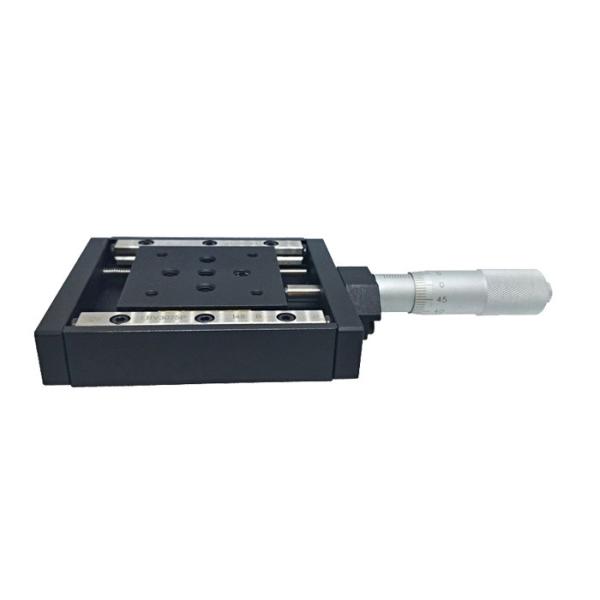

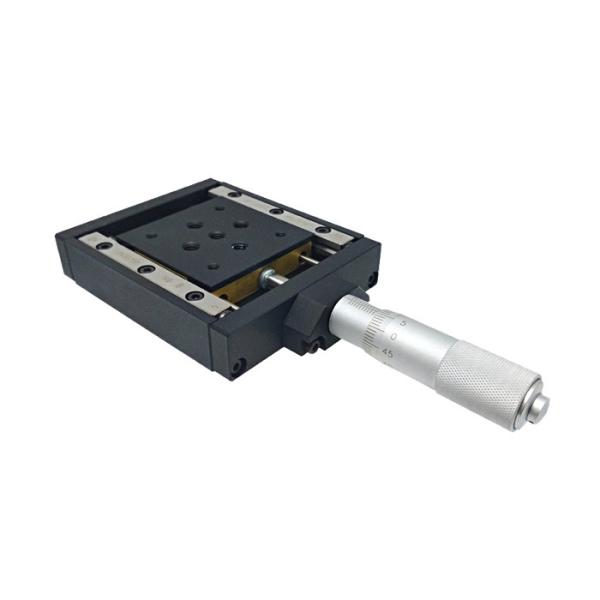

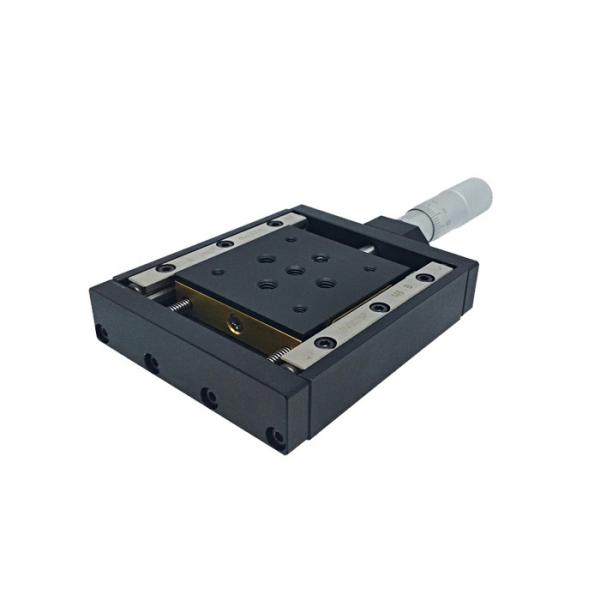

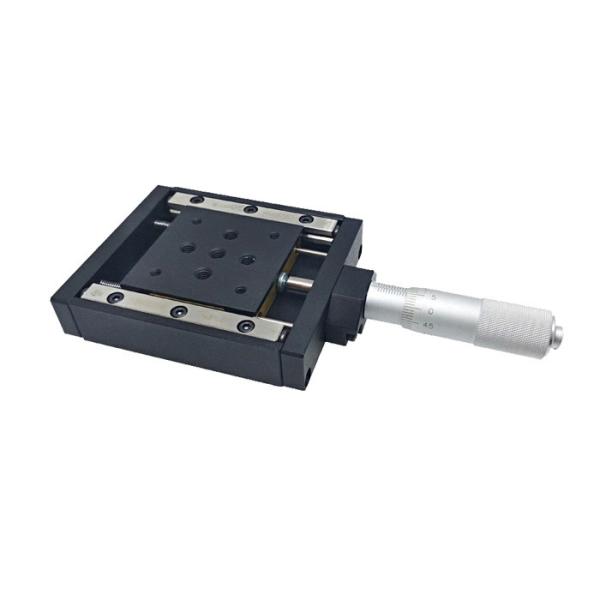

X fase linear manual da linha central, estação manual pinta do deslocamento - SD106G



A tabela manual do deslocamento é dividida principalmente na parte do corpo principal (placa movente, placa fixa), no mecanismo de condução (micro pares do cartão ou da linha), no mecanismo do guia (trilho de guia), no mecanismo restaurado (mola de restauração), no mecanismo de travamento e nas outras peças.



Características do produto



1. O trilho de guia do rolo da cruz da elevada precisão é adotado, que tem a elevada precisão, a grande capacidade de carregamento e o tempo de serviço longo.



2. A base e a tabela feitas à máquina precisão fazem o paralelismo de corrida da retidão, da guinada, do passo e do movimento da tabela de tradução dentro de alguma escala da precisão.



3. O ajuste do deslocamento adota a cabeça principal ou diferencial do micrômetro do micrômetro.



4. A micro definição assegura a micro alimentação da tabela.



5. A cabeça do micrômetro é colocada no centro da tabela de tradução, que é conveniente de se operar.



6. O retorno da mola é usado para eliminar o afastamento axial.



7. Os furos de montagem com afastamento padrão do furo são distribuídos na tabela e na base para facilitar a instalação e a combinação.



8. Pode formar um quadro multi-dimensional do ajuste com a outra série de tabelas do deslocamento.


Parâmetros do produto:



Número do artigo PT-SD106G
Escala do curso 25mm
Tipo do atuador Cabeça do micrômetro no centro
Guia do curso V-sulco da precisão & rolamento de rolo cruzado
Plataforma × 53mm de 53mm
Paralelismo 25μm
Retidão 3μm
Conduzindo o paralelismo 10μm
Escala mínima 10μm/0.5μm
Precisão posicional 3μm/1.5μm
O mínimo ajusta a distância 2μm/0.1μm
Lançamento 25"
Guinada 20 ″
Material – revestimento Liga de alumínio - Preto-anodizada
Capacidade de carga 15Kgs
Peso 0.47kgs



Mapa da dimensão do produto

tabela de tradução linear do manual da linha central do curso X de 25mm de múltiplos propósitos
