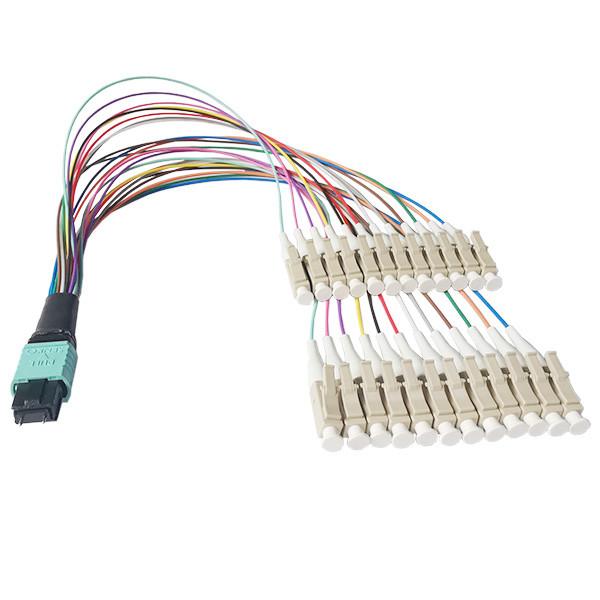

24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover
24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover
Especificações
Número de modelo :
MPO/UPC-M-LC/UPC-24F-0.9-0.38M-OM3
Lugar de origem :
China
MOQ :
Ordem da amostra do apoio
Termos do pagamento :
T / T, Western Union, L / C
Capacidade da fonte :
3000 conectores/dia
Tempo de entrega :
3-7 dias do trabalho
Detalhes de empacotamento :
Empacotamento individual com saco Ziplock
Tipo da fibra :
OM3
Material do cabo :
lszh
Contagem da fibra :
24 fibras
Tipo polonês :
UPC
Perda de inserção :
Perda padrão
Tipo do conector de MPO :
SENKO
Descrição
24 homens do núcleo MPO - cabo do cabo 0.9mm OM3 LSZH da fuga do chicote de fios MPO de LC/UPC

o chicote de fios singlemode de 0.9mm 24F MPO é instalado principalmente na gaveta da fibra ótica de MPO, os painéis ou os conjuntos do tronco da espinha dorsal com os portos do equipamento ativo, espaço caro de salvamento da cremalheira do centro de dados e facilitação da gestão da fibra. As únicas peças do conector da perda MPO do tipo de Senko e a virola para assegurar o bom desempenho ótico, e ao mesmo tempo padrão são eficazes na redução de custos. Cada conector de MPO da ORCA é 100% testado sob o equipamento do interferômetro 3D com dados rastreáveis.

 do  das características

◆As opções da polaridade são o estilo A de TIA, o B, ou o C (o método B é padrão)
◆Fibras do fã-para fora dos conectores de MPO/MTP na palavra simples individual ou no duplex
◆Personalizado para o comprimento, o desconcertamento, o tipo do conector, o estilo da fuga, a contagem da fibra, e a rotulagem
◆Disponível em OS1/2, em OM2, em OM3 e em OM4
◆Disponível em FC, em LC, em SC, em ST, em MU, e em MTP
◆Para promover e reduzir rapidamente o tempo de instalação

Aplicação
 do
◆conectividade ótica dos módulos 40/100G
◆Expedição de cabogramas de Data Center
◆FTTH/FTTA
◆Gavetas e montagem em rack
◆Rede de telecomunicação

Especificação


1. funcionamento & temperatura de armazenamento



  Parâmetros Minuto Máximo Unidade
1 Temperatura de funcionamento -40 70 °C
2 Temperatura de armazenamento -40 70 °C



2. desempenho ótico



Artigo Parâmetros
Conector de MPO/MTP® Manutenção programada (1310nm/1550nm) Milímetro (850nm)
Padrão De pequenas perdas Padrão De pequenas perdas
Perda de inserção Típico 0.5dB 0.2dB 0.5dB 0.2dB
Máximo 0.7dB 0.35dB 0.7dB 0.35dB
Perda de retorno >=60dB para o APC --
>=40dB para o PC >=20dB para o PC
Masculino/fêmea Homem: com Pin; Fêmea: sem Pin




Conector de LC/FC/SC
Artigo Manutenção programada Milímetro
  1310nm/1550nm IL (DB) 1310nm/1550nm RL (DB) 850nm IL (DB) 850nm RL (DB)
PC <>>=50 <>>=25
APC <>>=60 N/A N/A



3. parâmetros da geometria



TA
Medida Limites da passagem/falha
Parâmetros Minuto Máximo

Raio de curvatura Axel longo 2000mm

∞
Axel curto 50mm

∞
Ângulo Axel longo -0.2° 0.2°
Axel curto APC 7.8° 8.2°
PC -0.2° 0.2°
Altura da fibra 1000nm 3000nm
Altura diferente da fibra N/A 500nm
Altura adjacente da fibra N/A 300nm
Comprimento da virola 7.9mm N/A



FC/LC/SC UPC
Artigo Passagem/falha
Parâmetros Minuto Máximo
ROC DE FC 10.00mm 25.00mm
ROC DO LC 7.00mm 25.00mm
Altura da fibra -100.00nm 50.00nm
Offset do vértice 0.00μm 50.00μm



FC/SC/LC APC
Artigo Passagem/falha
Parâmetros Minuto Máximo
ROC 5.0mm 12.00mm
Altura da fibra -100.0nm 50.0nm
Offset do vértice 0.00μm 50.00μm
Ângulo do APC 7.700deg 8.300deg
Erro chave -0.500deg 0.500deg


4. Detalhe do conector



24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover



24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover



Vantagens do produto



◆Nós passamos muito o vertification do sistema de qualidade, como o ISO, RoHS; e passado a audição do fornecedor da conta chave.
◆Nós temos uma capacidade de produção alta. A capacidade padrão do cabo de remendo é 15.000 conectores/dia e a capacidade do produto da TA é 3000 conectores/dia.
◆Nosso padrão de teste é muito rigoroso. Cada cabo é testado individualmente em nossa linha de produção assim como em 100% testados pelo departamento do QC.
◆Nosso serviço é qualificado. Nós insistimos no serviço responsivo e conhecedor a cada cliente.

Bate-papo do fluxo de processo do QC da ORCA

24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover

Mostra da produção da ORCA

24 homens do núcleo MPO - o cabo do Lc Upc, cabo ótico da fuga de 0.9mm jejua para promover

FAQ

1. Q: Como pode você testar uma ligação em ponte do único modo?
    : Nossos cabos do remendo do único modo foram testados para a inspeção da fim-cara, testes singlemode do IL e do RL.

2. Q: São estes cabos compatíveis com uma variedade de módulos?
: Sim, os cabos do LC podem ser compatíveis com SFP, SFP+ (BIDI SFP+), XFP, cabos do SC podem ser compatíveis com BIDI SFP, GBIC, X2 e XENPAK.

3. Q: Que é seu prazo de execução médio?
: Nosso prazo de execução é controlado dentro de 5 dias de trabalho para os produtos regulares. Para os produtos da TA, nossa capacidade é 3000 conectores pelo dia.

4. Q: Pode você produzir-nos de acordo com as amostras envia-o?
    : Naturalmente, nós podemos produzir de acordo com seus amostras ou desenhos técnicos.
