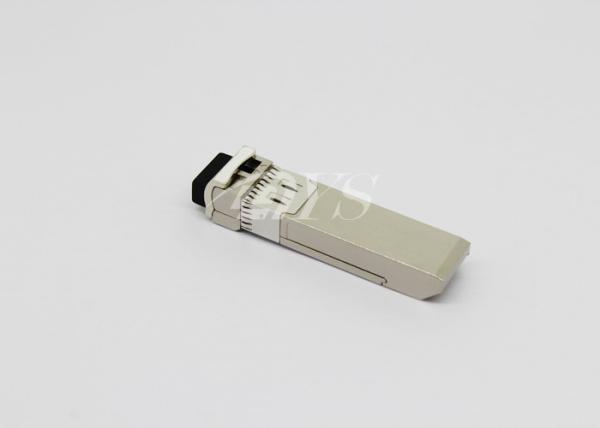

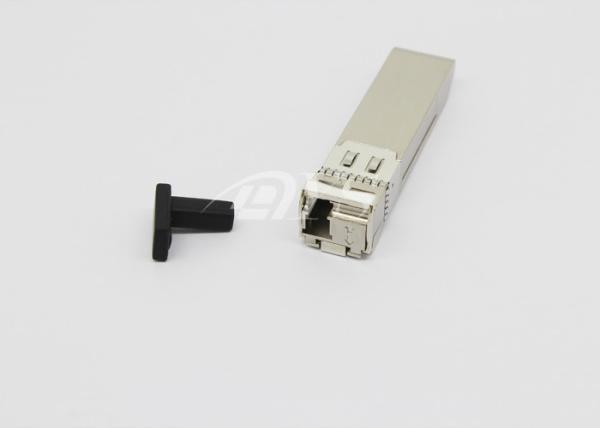

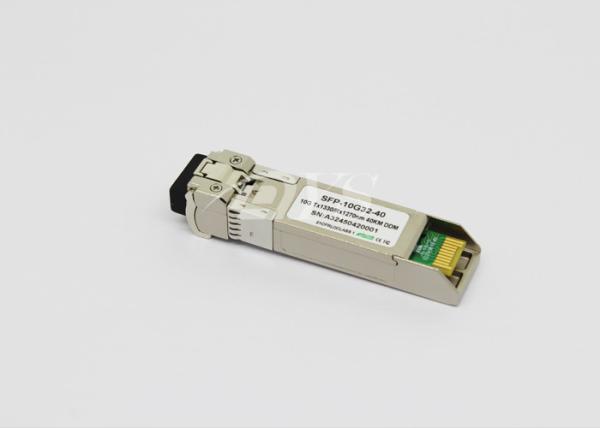

Transceptor bidirecional complacente de RoHS 10Gb/s SFP+, alcance de 40km
1270/1330nm TX/1330/1270 de nanômetro RX
CARACTERÍSTICAS DO PRODUTO
●Supports 9.95Gb/s às taxas de dados 10.3Gb/s
transceptor ótico bidirecional do conector SFP+ do LC do ●Simplex
diagnóstico ●Digital SFF-8472 complacente
●Hot pluggable
transmissor do laser de ●1:1270nm DFB, receptor 1330nm
transmissor do laser de 2:1330nm DFB, receptor 1270nm
● até 40km em 9/125um SMF
●SFP+ MSA SFF-8431 complacente
temperatura de caso ●Operating: °C 0 a 70
APLICAÇÕES
●10GBASE-ER em 10.3125Gbps
●10GBASE-EW em 9.953Gbps
relações óticas do ●Other
DIAGRAMA FUNCIONAL

AVALIAÇÕES MÁXIMAS ABSOLUTAS
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V |
|
| Temperatura de armazenamento |
| -40 | 85 | °C |
|
| Humidade relativa |
|
| 85 | % |
|
Nota: O esforço além das avaliações absolutas máximas pode causar dano permanente ao módulo
CARACTERÍSTICAS DE FUNCIONAMENTO DE GERERAL
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Taxa de dados | Ethernet |
|
| 10,3125 |
| Gb/s |
|
| Canal da fibra |
|
| 10,518 |
|
| ||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V |
| |
| Vcc |
|
|
| V |
| ||
| Corrente da fonte | Icc5 |
|
|
| miliampère |
| |
| Icc3 |
|
| 400 | miliampère |
| ||
| Temp de funcionamento do caso. | Tc | 0 |
| 70 | °C |
| |
CARACTERÍSTICAS ELÉTRICAS DO ENTRADA/SAÍDA
l transmissor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Diff. balanço da tensão de entrada |
| 120 |
| 820 | mVpp | 1 | |
| Entrada da inutilização de Tx | H | VIH | 2,0 |
| Vcc+0.3 | V |
|
| L | VIL | 0 |
| 0,8 | |||
| Saída da falha de Tx | H | VOH | 2,0 |
| Vcc+0.3 | V | 2 |
| L | VOL | 0 |
| 0,8 | |||
| Entrada Diff. Impedância | Zin |
| 100 |
| Ω |
| |
l receptor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota | |
| Diff. balanço da tensão da saída |
| 340 | 650 | 800 | mVpp | 3 | |
| Saída de Rx LOS | H | VOH | 2,0 |
| Vcc+0.3 | V | 2 |
| L | VOL | 0 |
| 0,8 |
| ||
Nota 1) C.A. de TD+ /are internamente acoplada com terminação 100Ω diferencial dentro do módulo.
Nota 2) Tx critica e Rx LOS é as saídas de coletor aberto, que devem ser levantadas com o 4.7k aos resistores 10kΩ na placa do anfitrião. Levante a tensão entre 2.0V e Vcc+0.3V.
Note 3) As saídas de RD+/- estão internamente C.A. acopladas, e devem ser terminadas com 100Ω (diferencial) no usuário SERDES.
CARACTERÍSTICAS ÓTICAS
l transmissor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Comprimento de onda de funcionamento |
| 1260 | 1270 | 1280 | nanômetro |
|
| 1320 | 1330 | 1340 | ||||
| Avenida. potência de saída (permitido) | Po | 0 |
| 4 | dBm | 1 |
| Relação da extinção | ER | 5 |
|
| DB | 1 |
| Largura espectral do RMS | Δλ |
|
| 1 | nanômetro |
|
| Tempo da elevação/queda (20%~80%) | Tr/Tf |
|
| 50 | picosegundo | 2 |
| Amplitude ótica da modulação | OMA | -6,2 |
|
| dBm |
|
| Pena da dispersão |
|
|
| 1 | DB |
|
| Olho ótico da saída | Complacente com IEEE 0802.3ae | |||||
l receptor
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Comprimento de onda de funcionamento |
| 1320 | 1330 | 1340 | nanômetro |
|
| 1260 | 1270 | 1280 | ||||
| Sensibilidade | Psen |
|
| -15 | dBm | 3 |
| Sobrecarga mínima | Pimax | 0,5 |
|
| dBm |
|
| O LOS afirma | Pa | -30 |
|
| dBm |
|
| O LOS De-afirma | Paládio |
|
| -16 | dBm |
|
| Histerese do LOS | Paládio-Pa | 0,5 |
| 4 | DB |
|
Nota 1) Medido em 10.3125b/s com teste padrão de testede NRZ de PRBS 231 – 1.
Nota 2) 20%~80%
Nota 3) Sob o pior caso do ER, medido em 10,3125 Gb/s com teste padrão de testede NRZ de PRBS 231 - 1 para JUJUBAS < 1x10-12
DEFINIÇÕES E FUNÇÕES DO PIN

| Pin | Símbolo | Nome/descrição |
| 1 | VEET [1] | Terra do transmissor
|
| 2 | Tx_FAULT [2] | Falha do transmissor
|
| 3 | Tx_DIS [3] | Inutilização do transmissor. A saída do laser desabilitada na elevação ou abre
|
| 4 | SDA [2] | linha de dados da relação de série do 2-fio |
| 5 | LCC [2] | linha do pulso de disparo da relação de série do 2-fio
|
| 6 | MOD_ABS [4] | Módulo ausente. Aterrado dentro do módulo
|
| 7 | RS0 [5] | A taxa seleciona 0 |
| 8 | RX_LOS [2] | Perda de indicação do sinal. A lógica 0 indica a operação normal |
| 9 | RS1 [5] | A taxa seleciona 1
|
| 10 | VIRE [1] | Terra do receptor
|
| 11 | VIRE [1] | Terra do receptor
|
| 12 | RD | DADOS invertidos receptor para fora. C.A. acoplada
|
| 13 | RD+ | DADOS do receptor para fora. C.A. acoplada
|
| 14 | VIRE [1] | Terra do receptor
|
| 15 | VCCR | Fonte de alimentação do receptor
|
| 16 | VCCT | Fonte de alimentação do transmissor
|
| 17 | VEET [1] | Terra do transmissor
|
| 18 | TD+ | DADOS do transmissor dentro. C.A. acoplada
|
| 19 | TD | DADOS invertidos transmissor dentro. C.A. acoplada
|
| 20 | VEET [1] | Terra do transmissor
|
Notas:
[1] terra do circuito do módulo é isolada do chassi do módulo moído dentro do módulo.
[2] .should sejam levantados com 4.7k – ohms 10k na placa do anfitrião a uma tensão entre 3.15Vand 3.6V.
[3] Tx_Disable é um contato da entrada com um kΩ 4,7 a pullup de 10 kΩ a VccT dentro do módulo.
[4] Mod_ABS é conectado a VeeT ou VeeR no módulo de SFP+. O anfitrião pode puxar este contato até Vcc_Host com um resistor no kΩ to10 kΩ.Mod_ABS da escala 4,7 está afirmado “altamente” quando o módulo de SFP+ é fisicamente ausente de um entalhe do anfitrião.
[5] RS0 e RS1 são entradas do módulo e são puxados baixo para VeeT com > os 30 resistores do kΩ no módulo.
CIRCUITO DE RELAÇÃO TÍPICO

Filtro recomendado da fonte de alimentação

Nota: Os indutores com resistência da C.C. de menos do que 1Ω devem ser usados a fim manter a tensão exigida no pino da entrada de SFP com tensão de fonte 3.3V. Quando a rede de filtração recomendada da fonte é usada, a obstrução quente do módulo do transceptor de SFP conduzirá a uma corrente do inrush não mais de 30 miliampères de maior do que o valor de estado estacionário
DIMENSÕES DO PACOTE

INFORMAÇÃO PEDINDO
| Número da peça | Descrição | ||
| DYS-SFP+-WDM-1240 | SFP+ BiDi, 10.3125Gbps, 1270nm, 40km, 0~70℃, com DDM | ||
| DYS-SFP+-WDM-1330 |
|
