Etapas da instalação do fechamento da tala da fibra ótica:

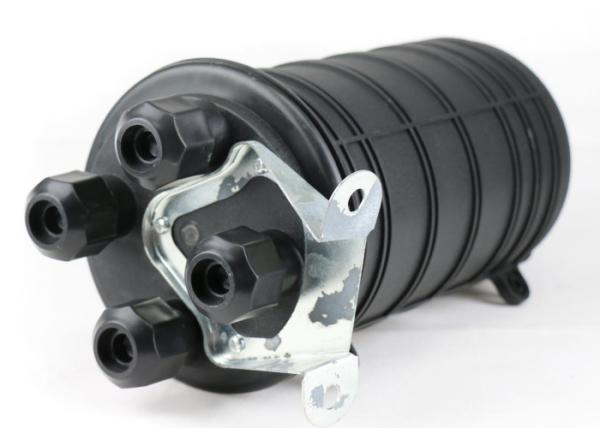

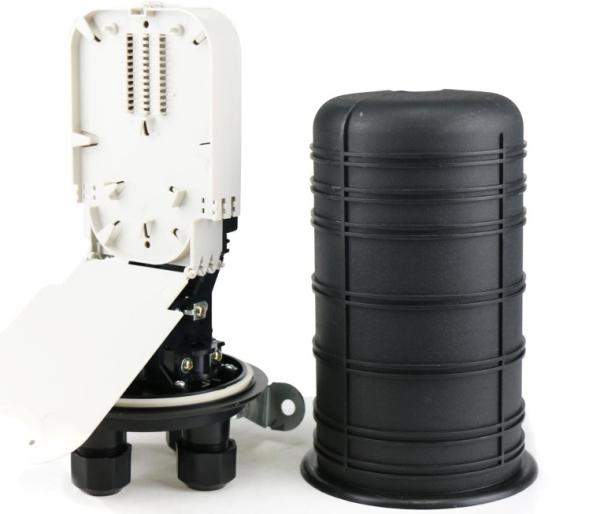

1.Dome o tipo jogo exterior impermeável de selagem mecânico da tala da fibra ótica inclui geralmente: placa terminal, organizador da bandeja da tala, bandeja da tala da fibra, tampa, ilhós do cabo, retentor do ilhó, suporte e variado. hardware.

2. Preparação da bainha de cabo da fibra

(1) exposição o cabo do rasgo. Esta etapa envolve marcar o lugar com um marcador de fita, anel-corte o revestimento exterior que barbeia fora do revestimento exterior para expor o cabo do rasgo.
(2) removem a bainha exterior. Esta etapa envolve fazer uma régua longitudinal abaixo da bainha exterior, descascar fora o revestimento exterior e o metal ondulado, e cortar o resplendor do cabo do rasgo com a extremidade do metal ondulado.
(3) Rewove o revestimento interno. Esta etapa envolve usar o cabo do rasgo sob o revestimento interno para cortá-lo, cortar fios do aramid, cortar o membro de força central, e limpar o composto de enchimento.

3. Ligando e aterrando a instalação de hardware esta etapa envolve deslizar a braçadeira de cabo sobre a bainha, deslizando a sapata bond sob o metal ondulado, colocando a placa bond sobre a American National Standard bond da sapata que fixa o aperto da bainha.

4. O conjunto dos cabos ao fechamento o lugar preferível para os dois cabos principais está no porto mais baixo da placa terminal. Se um terceiro ou quarto cabo é exigido, é mais fácil instalá-lo no porto superior da placa terminal como um cabo de ramo. Este fechamento da tala da fibra ótica é projetado para dois cabos em cada um de seus dois portos. Se somente um cabo será instalado em um porto, a tomada de borracha fornecida do ilhó é usada para substituir para o segundo cabo.
(1) instalam cabos à placa terminal. esta etapa envolve desaparafusar o botão e remover o retentor do ilhó, posicionar o conjunto da placa terminal, unir o aperto da bainha aos cabos dielétricos, deslizar cabos e aperto da bainha completamente, e fixar o aperto da bainha à espinha dorsal.
(2) a instalação do ilhó e aterrar externo. Esta etapa envolve aplicar Bsealant, introduzir os ilhós no porto da placa terminal, e aplicar mais B-vedador.
organizador Installation da preparação e da distribuição da unidade da fibra (de 3). Esta etapa envolve remover mais os tubos fracos, separando o tubo fraco de cada cabo em dois grupos, posicionando o organizador da distribuição, fixando os tubos fracos.
(4) emende Tray Installation. Esta etapa envolve colocar a bandeja da tala, prender a extremidade da bandeja da tala ao organizador, e instalar cabos, ilhós e a terra externo.
(5) emenda de fibra ótica. Esta etapa envolve emendar a colocação, a fibra do suporte emendando e prendendo a tampa do suporte da tala.

a instalação ótica da tampa do fechamento da tala 5.Fiber.

montagem 6.Closure

7.Reentry
