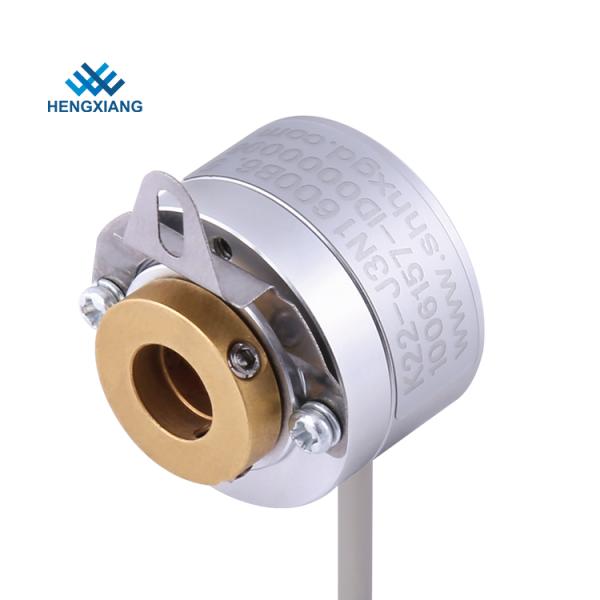

A saída diferencial externo giratória diminuta do diâmetro 22mm do codificador K22 massacrou a velocidade 5000rpm

Sobre nossa fábrica

• Para possuir o tipo do codificador de “HENGXIANG”
• Tem ISO9001: Certificado 2000 do sistema de gerenciamento da qualidade e certificação do CE
• A invenção patenteia cinco e o modelo de serviço público patenteia cinco
• Shanghai passado novo e projeto da transformação das realizações da Alto-tecnologia.
• Nosso alvo: A exigência do cliente da reunião, criando o valor social, servindo clientes atentamente e realização vantajoso para as duas partes.
• Localizado na cidade de Shanghai
• 20-30 trabalhadores experientes

Descrição rápida

Parte superior REV: 5000r RPM

Corrente do consumo: 100mA MAX

Frequência superior da resposta: 300KHZ

Tempo de queda da elevação: 1usec máximo (cabo de 1000mm)

começando o torque: menos do que 5x 10-4 N.m

Momento de Intertia: menos do que 1x 10-6kg.m2

Carga de eixo: 2N radial; 2N axial

Dimensão da instalação: R12mm, placa 22T24 da mola

Especificações de detalhe

Nosso serviço

• Pergunta da cotação do cliente uma vez recebido rápido da resposta
• Equipe profissional do coordenador, para resolver a qualquer hora seus problemas
• Restritamente inspeção antes da expedição
• Vários modelos do codificador a ser selecionados
• Prazo de execução curto
• Padrão de alta qualidade

TEORIA DA TECNOLOGIA DO CODIFICADOR

Um codificador giratório incremental outputs uma determinada quantia dos pulsos pela revolução. O mais alto este número de PPR, menor o ângulo entre cada pulso. Este número de PPR é fixo para codificadores incrementais ordinários. Os codificadores incrementais programáveis podem ajustar este valor a um número desejado por uma mudança de software.

Hoje a maioria de codificadores incrementais têm um push pull (HTL) ou (TTL) o motorista RS422 output, estes substituiu a maioria dos circuitos de saída mais velhos como o coletor aberto NPN, coletor aberto PNP, saída da tensão.

Os circuitos (HTL) push pull, igualmente conhecidos como o totem, fornecem um nível de sinal que corresponda à tensão de fonte aplicada. A tensão de fonte varia tipicamente de 8 a 30 VDC.

Com conexões que apropriadas você pode usar a relação push pull para substituir circuitos abertos verdadeiros do coletor usando um diodo externo conectado em uma maneira de limitar o sentido da corrente para (TTL) os circuitos RS422 forneça um nível de sinal da constante 5 V que não seja dependente da tensão de fonte. Duas escalas da tensão de fonte podem ser selecionadas: 4,75 a 5,5 VDC (pode ser usado para substituir motoristas da saída de coletor aberto) ou 8 a 30 VDC. Usando sinais diferenciais a saída cumpre inteiramente ao padrão RS422.

Algum número de modelo relacionado do codificador K22

K22-J 3 N 250 B4

K22-J 3 NH 256 B5

K22-L 1 N 360 B5

K22-L 6 C 720 B6

K22-J 2 N 512 B6.5

K22-L 3 NH 1000 B6

K22-L 6 C 1024 B4

K22-J 6 E 1600 B6.5
