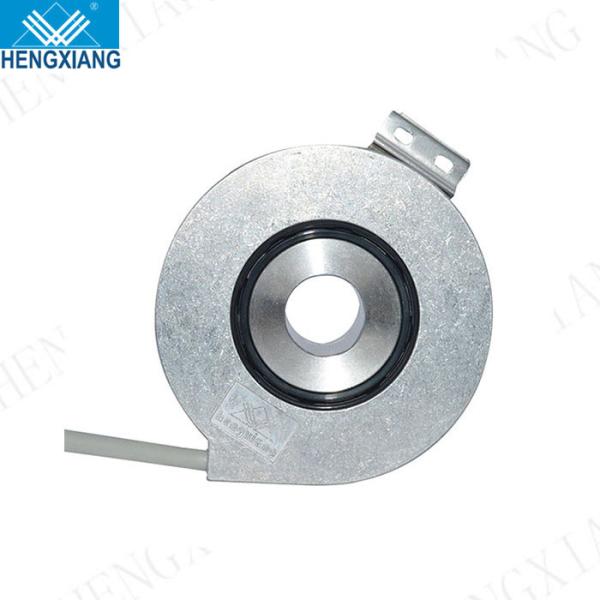

Série de K76-J até fornecedor mecânico do codificador da porcelana das peças do codificador giratório incremental do resolver 32768ppr o vário
Série de K76-J até fornecedor mecânico do codificador da porcelana das peças do codificador giratório incremental do resolver 32768ppr o vário
Série de K76-J até fornecedor mecânico do codificador da porcelana das peças do codificador giratório incremental do resolver 32768ppr o vário
Série de K76-J até fornecedor mecânico do codificador da porcelana das peças do codificador giratório incremental do resolver 32768ppr o vário
Especificações
Number modelo :
K76
Lugar de origem :
Shanghai, China
MOQ :
codificador 1pcs para começar a ordem
Termos do pagamento :
D/A, D/P, T/T, Western Union, cartão de crédito, Master Card, Paypal, etc.
Capacidade da fonte :
partes 100K pelo ano
Prazo de entrega :
3-5 dias de trabalho para a ordem da amostra, 7-15 dias de trabalho para a ordem maciça
Detalhes de empacotamento :
cada um 1 parte foi embalado na única caixa da caixa
Tipo :
HENGXIANG
Tipo do codificador :
Codificador incremental
Diâmetro externo :
76,5 mm
Dimensão da instalação :
R34.5mm (placa 76T69 da mola)
Diâmetro oco do eixo :
através do furo 18mm, 20mm, 22mm; 25mm; 28mm; 30mm
Definição :
100-32768 ppr; 1024-10000/4/6/8/10/12/16 ppr
Fase de saída :
Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
Tipo da tomada :
Cabo para fora do lado
Modo de saída :
NPN/PNP/Voltage/Push-pull/HTL/TTL
Categoria da proteção :
IP50
Peso líquido  :
Sobre 360g (com pacote)
Comprimento do cabo :
1000mm (cabo com proteção)
Descrição

Série de K76-J até fornecedor mecânico do codificador da porcelana das peças do codificador giratório incremental do resolver 32768ppr o vário



1. Característica: Codificador ótico incremental do eixo da cavidade, modos finos do tipo, os resistentes e os duráveis, os opcionais vários de saída, vida útil longa.



2. Aplicação: Servo motor, indústria têxtil, maquinaria da embalagem, linha de produção, e a outra automatização industrial.



3. Parâmetros importantes:

Diâmetro externo: 76.5mm,

Espessura: 37mm,

Diâmetro do eixo: 18mm, 20mm, 22mm, 25mm, 28mm, 30mm opcionalmente.

Definição: Ppr até 32768



Paramenter básico
Artigos
Parâmetros básicos
Tipo do codificador
Codificador incremental
Tipo
HENGXIANG
Diâmetro externo
76.5mm
Espessura
37mm
Dimensão da instalação
R34.5mm (placa 76T69 da mola)
Tipo oco do eixo
através do furo (anel de aperto em prévio e do anel de aperto na parte traseira)
Diâmetro oco do eixo
18mm, 20mm, 22mm; 25mm; 28mm; 30mm;
Definição
100; 200; 250; 300; 360; 400; 450; 500; 512; 600; 720; 800; 1000; 1024; 1200; 1800; 2000; 2048; 2500; 3000; 3600; 4096; 5000;
7200; 8192; 10000; 14400; 16384; 28800; 32768
1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4; 2500/6; 2500/8; 4096/4; 4096/6; 4096/16; 5000/6; 5000/8; 5000/10; 5000/12; 5000/16;
8192/8; 8192/10; /8192/16; 10000/8; 10000/10; 10000/16;
Fase de saída
Fase A+, B+, Z+, a, b, z, U+, V+, W+, u, v, W-
Tensão de fonte
DC5V; DC8-30V
Outlettype
Cabo para fora do lado
Modo de saída
NPN/PNP (saída de coletor aberto)
Saída da tensão
Saída push pull
linha movimentação (26LS31) TTL
linha movimentação (DC8-30V) HTL
Consumo atual
100mA MAX
Frenquency superior da resposta
300KHZ
Ondinha permissível
≤3%rms
Tensão da carga
≤DC30V
Terra
para não conectar ao codificador
Mark à relação de espaço
45% a 55%
começando o torque
menos de 80 x 10-3 N.m
Momento de Intertia
menos do que 100x 10-6kg.m2
Carga de eixo
70N radial; 50N axial
REV superior
3000RPM
Carregando a vida
1.5x109 revs na carga avaliado (100000hours em 2500RPM)
Temperatura ambiental
Funcionamento: - 20 ~+85°; armazenamento: - 25 ~+90°
Funcionamento ambiental da umidade
Funcionamento e armazenamento: 35-85%RH (noncondensing)
Vibração (resista)
Amplitude 0.75mm, 5-55Hz, 2 horas para da três-linha central o fechamento individualmente
Peúga (resista)
1960m/s2, Senhora 11 três vezes para X, Y, eixo do sentido de Z individualmente
Material do eixo
Escudo de aço inoxidável
Shell Material
O diâmetro moldou o cabo de alumínio
Comprimento do cabo
1000mm (cabo com proteção)
Categoria da proteção
IP50
Comprimento do cabo
1M (o comprimento do cabo poderia ser adicionado apropriadamente perto

exija, mas precisa o pagamento individualmente)
Certificação
CE
pacote
Boxset da caixa
Nweight aproximadamente
Sobre 360g (com pacote)



Modelo Selection Guide



Dimensões de fabricação

Empacotamento do produto
