Descrição do produto:

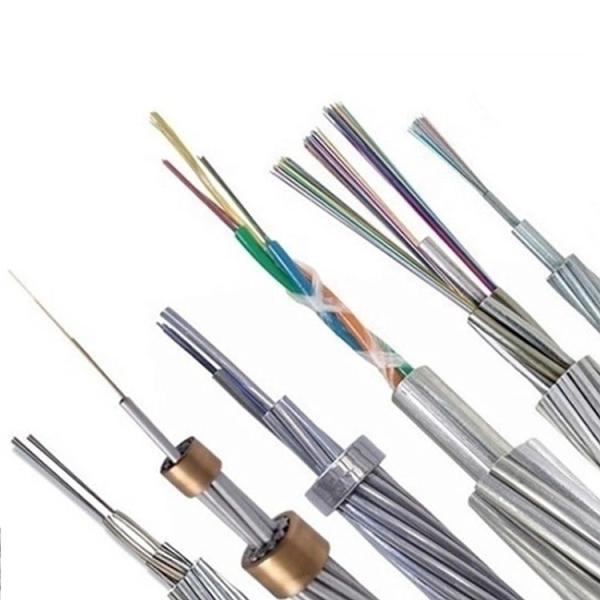

O OPGW é um tipo de estrutura de cabo com composição de transmissão óptica e fio de terra aéreo para transmissão de energia.Seu trabalho na linha de transmissão de energia tanto como cabo de fibra óptica e cabo de terra aérea que pode fornecer proteção contra raios e condução de curto-circuito moeda.O OPGW consiste em uma unidade óptica de tubo de aço inoxidável, fio de aço revestido de alumínio, fio de liga de alumínio.Podemos projetar a estrutura de acordo com diferentes condições ambientais e requisitos dos clientes.
Aplicação:
Adaptar para substituir o fio de terra envelhecido e a nova estrutura de
fio de terra de alta tensão
Proteção da iluminação e condução da corrente de curto-circuito
Capacidade de comunicação por fibra óptica
Parâmetros estruturais
Modelo de cabo |
OPGW-60 |
OPGW-70 |
OPGW-90 |
OPGW-110 |
OPGW-130 |
Número de tubos de aço inoxidável / diâmetro ((mm)) |
Um terço.5 |
2/2.4 |
2/2.6 |
2/2.8 |
Um terço.0 |
Número / diâmetro do fio AL ((mm) |
0/3.5 |
Doze e meio.4 |
Doze e meio.6 |
Doze e meio.8 |
12/3.0 |
Número / diâmetro do fio ACS ((mm) |
6/3.5 |
5/2.4 |
5/2.6 |
5/2.8 |
6/3.0 |
Diâmetro do cabo (mm) |
10.5 |
12.0 |
13.0 |
14.0 |
15.0 |
RTS(KN) |
75 |
45 |
53 |
64 |
80 |
Peso do cabo (kg/km) |
415 |
320 |
374 |
432 |
527 |
Resistência de CC ((200C W/km) |
1.36 |
0.524 |
0.448 |
0.386 |
0.327 |
Modulo de elasticidade ((Gpa) |
162.0 |
96.1 |
95.9 |
95.6 |
97.8 |
coeficiente de expansão térmica linear ((1/×10-6) |
12.6 |
17.8 |
17.8 |
17.8 |
17.2 |
Capacidade de curto-circuito (kA2s) |
24.0 |
57.3 |
78.9 |
105.8 |
150.4 |
Temperatura máxima de funcionamento (C) |
200 |
200 |
200 |
200 |
200 |
