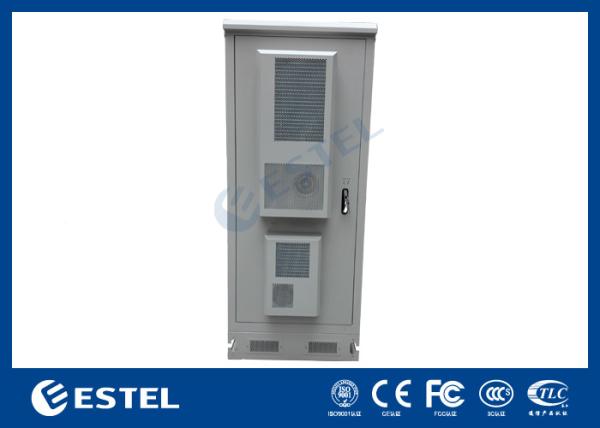

Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
Especificações
Number modelo :
DDTE081C
Lugar de origem :
Shenzhen, China (continente)
MOQ :
1
Termos do pagamento :
L/C, D/A, T/T, Western Union, Paypal, etc.
Capacidade da fonte :
7.000 grupos pelo mês
Prazo de entrega :
10-15 dias de trabalho
Detalhes de empacotamento :
caso de madeira
Aterrando a proteção :
Barras de cobre
Sistema de arrefecimento :
Cambio de calor e ar condicionado
Modelo :
DDTE081C
Materiais :
Aço galvanizado
Nível de protecção :
IP55
Unidade de monitoração do ambiente :
1U, comunicação SNMP
Descrição



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



Detalhes rápidos:



Local de origem: Shenzhen, China (continente)

Dimensões externas: W×D×H 900×900×2100mm

Dimensões internas: W×D×H 800×800×1800mm

Marca: ESTEL

 Estrutura: estrutura de sanduíche, parede dupla, com isolamento.

Número de modelo: DDTE081C

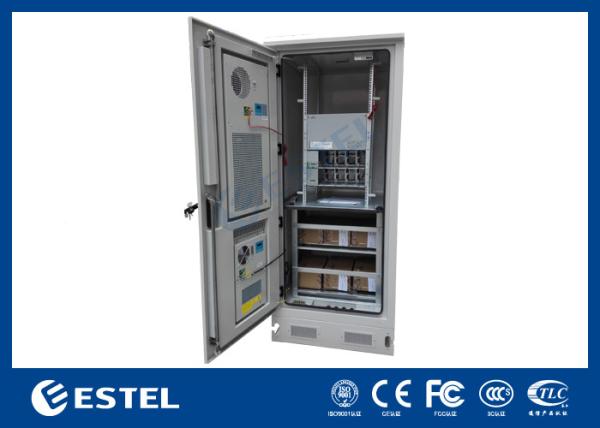

 Disposição do gabinete:um compartimento: a parte superior é o compartimento do equipamento, a parte inferior é o compartimento da bateria

Nome do produto: Armário de alimentação exterior

 Bloqueio do armário: bloqueio anti-roubo de três pontos
Certificação: ISO9001, CE, 3C, FCC, TLC, IP55

Nível de protecção: IP55
Aplicação: estação base de telecomunicações ao ar livre, torre de telecomunicações Entrada de cabo: do fundo do armário
Material: aço galvanizado Iluminação: lâmpada LED DC48V

Isolamento térmico: PEF

 Proteção contra aterragem: barra de cobre

Cor: cinza (suporte sob medida)

 Refrigeração: Ar condicionado AC220V

Revestimento: revestimento em pó exterior anticorrosivo

 Opções de acessórios: PDU, sistema de monitorização do ambiente, sistema rectificador



Termos de pagamento e envio:



Quantidade mínima de encomenda: 1 conjunto
Preço: negociação
Termos de pagamento: L/C, D/A, T/T, Western Union, Paypal, etc.
Capacidade de abastecimento: 7, 000 conjuntos por mês
Prazo de entrega: 10-15 dias úteis
Detalhes da embalagem: caixa de madeira



1Especificações

(1) Parâmetros técnicos



Ponto Tipo Parâmetro técnico
Estrutura Dimensão

Dimensões externas: W×D×H 900×900×2100mm

Dimensões internas: W×D×H 800×800×1800mm
Layout 1 compartimento
Método de instalação do equipamento Compartimento superior: 19 ′′ rack; compartimento inferior: prateleira de baterias.
Portão Com uma porta da frente e uma fechadura anti-roubo de três pontos para armário exterior (bloqueio de apoio)
Materiais Aço galvanizado, placa externa de 1,5 mm de espessura, placa interna de 0,8 mm de espessura
Isolamento térmico Há isolamento térmico entre a parede interna e a parede exterior.
Estrutura Montados
Protecção de entrada IP55
Controle de temperatura Refrigeração Cambio de calor e ar condicionado
Iluminação Lâmpada LED Lâmpada LED de 48 V
Temperatura Temperatura Temperatura de funcionamento: -40°C ~ +55°C
    Temperatura de armazenagem: -50°C ~ + 70°C
    Temperatura de transporte: -50°C ~ +70°C
Humidade Umidade relativa 5% ~ 100%
Pressão Pressão do ar 62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude)
Intensidade de radiação Intensidade da radiação solar 1120 × ((1±5%) W/m2



(2) Lista de acessórios



- Não, não. Ponto Quantidade Unidade Especificações
1 Armário de telecomunicações ao ar livre 1 Conjunto

(1) Dimensões externas:W×D×H 900×900×2100mm

Dimensões internas: W×D×H 800×800×1800mm (

2) Dois compartimentos: a parte superior é o compartimento do equipamento, a parte inferior é o compartimento da bateria

(3) Com uma porta da frente e uma fechadura anti-roubo de três pontos para armário exterior (bloqueio de suporte)

(4) Material: aço galvanizado; placa externa de 1,5 mm de espessura, placa interna de 0,8 mm de espessura;

(5) Entre a parede interna e a parede exterior existem isolamentos térmicos, o material de isolamento é 20 mm PEF.
2

Trocador de calor

(resfriamento do compartimento de equipamento)

 1 Conjunto

Capacidade de arrefecimento: 150 W/K;

Fornecimento de energia: DC48V;
3

Ar condicionado

(resfriamento do compartimento da bateria)

 1 Conjunto

Capacidade de arrefecimento: 300 W;

Fornecimento de energia: AC220V, 50 Hz;
4 Unidade de Monitorização do Ambiente 1 Conjunto Comunicação SNMP
5 Sensor de porta 2 PC Uma para controlar a lâmpada LED, outra para alarme de porta aberta
6 Sensor de fumaça 1 PC
7 Sensor de água 1 PC
8 Sensor de temperatura e umidade 1 PC
9 Lâmpada LED 1 PC DC48V
10 Unidade de distribuição de energia 1 Conjunto

A prova de relâmpagos de grau B

Entrada AC: 63A/2P *1;

Saída AC: 16A/1P*4;

Saída de CC: 16A/1P*4

Voltagem de entrada: AC220V.
11 Sistema de retificação 1 Conjunto

Modelo: GPE4890J (DC48V, 90A)

Incluindo:

(1) Módulo rectificador 3×30A;

(2) 1× Módulo de Monitorização;

(3) 1× Repositório
12 Pacote 1 Conjunto Caixa de madeira



Diagrama de dimensões do gabinete



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos

Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



2Introdução



O gabinete de arrefecimento do gabinete utiliza ar condicionado, para garantir que os equipamentos funcionem normalmente a uma faixa de temperatura estável,para prolongar muito a vida útil dos equipamentos e tornar o seu desempenho mais estável.



3. Aplicações



O gabinete de alimentação exterior DDTE081C é usado principalmente em estações de base de comunicação sem fio, como sistema 4G, serviço integrado de comunicação/rede, estações de comutação de acesso/transmissão,Comunicação/transmissão de emergência, etc.



4Características



  • O armário é à prova de poeira, à prova de sol e à prova de chuva, que é usado em ambientes externos.
  • Refrigeração do gabinete: ar condicionado (outra opção de refrigeração: trocador de calor e ventiladores).
  • A disposição do gabinete é razoável, o que facilitará o acesso ao cabo, fixação e aterragem.
  • Todos os cabos utilizados no armário são feitos de materiais retardadores de chama.
  • Material: aço galvanizado de boa qualidade
  • Tratamento de superfície: desengraçamento, desgastação, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
  • Carregamento de carga do gabinete: ≥ 600 kg.
  • Retardo de chama: conformidade com o ensaio A da norma GB5169.7.
  • Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2×104M/500V ((DC).
  • Tensão de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.
  • Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a extremidade exterior pode suportar uma pressão vertical > 200 N.



5Descrição.



(1) A lâmpada LED, o sensor da lâmpada LED, o sensor de fumaça, o sensor da porta e o sensor de temperatura e umidade estão instalados na parte superior do gabinete.



(2) O sistema de rectificador, a unidade de correcção e a unidade de monitorização do ambiente estão instalados no rack 19.



(3) O armário inclui dois ar condicionados, instalados na porta da frente.

(4) Entrada do gabinete

O cabo de alimentação e outros cabos externos usam todos o método de fiação inferior.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



(5) Protecção do aterramento



O gabinete inclui uma barra de cobre de aterramento com revestimento anticorrosivo.



A parte metálica do gabinete deve ser interligada e ser ligada com uma barra de aterramento.



A fixação à terra de protecção de outros equipamentos no interior do armário deve ser ligada à barra de fixação à terra.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos

(6) Projeto à prova de roubo de fechaduras de portas



A resistência aos danos da fechadura à prova de roubo cumpre o requisito GA/T 73-1994 de fechadura anti-roubo mecânica de classe B, suportando cadeado.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



Bloqueio de três pontos.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos

Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



(7) Conexão e fixação



Usar ligação roscada anti-solta como estrutura e conexão de suporte.

As dobradiças das portas usam o modo de dobradiça interna.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



(8) Aparência e tratamento da superfície



O revestimento da superfície do armário é revestimento especial em pó para o exterior, com cor cinza branca (PANTONE 428C).



6Embalagem e transporte



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos



O nosso agente de entrega



As mercadorias podem ser enviadas por via marítima, aérea, de correio, terrestre, ferroviária, etc.

Além do seguinte agente de entrega, também podemos procurar o agente de entrega com o melhor preço na China se você precisar que façamos por você.



Armário de energia exterior impermeável de aço galvanizado com retificador de bateria / compartimento de equipamentos
