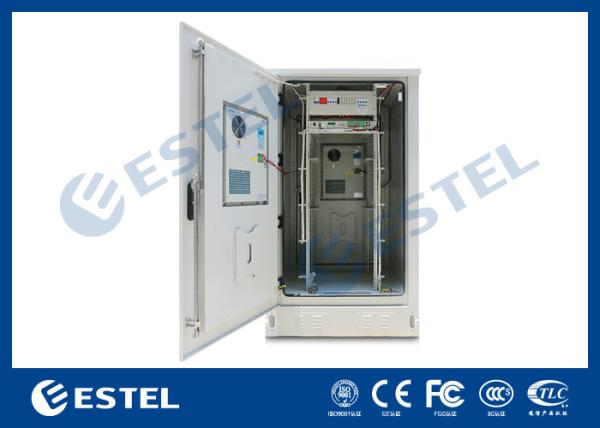

A cremalheira de equipamento de 19 polegadas galvanizou o armário exterior das telecomunicações do armário exterior de aço da estação base com condicionador de ar de DC48V

1. Assoalho - introdução montada do armário

O armário exterior é amplamente utilizado em locais móveis da telecomunicação dos operadores das telecomunicações, em abrigos pequenos exteriores, em uns armários de controle elétricos da estrada de ferro, na polícia eletrônica, nas estações base de comunicação, em estações exteriores da detecção do ar, em uns armários de controle solares, etc.

2.Cabinet caracteriza

Projeto dobro-murado compacto e claro
A proteção a mais alta contra a corrosão
Caracteriza um telhado integrado
Espessura da placa: 1.5mm
com isolação térmica, revestimento do pó do poliéster com proteção UV
Gaxeta-apropriado não-poroso de PUR para temperaturas extremas
O projeto inteiramente soldado, forneceu completo, nenhum conjunto exigido
Revestimento de superfície: O pó desengraxando, da conservação em vinagre, o fosfórico a lavagem, a limpeza, e revestiram

3. Instruções do armário

Este armário é 1800mm alto e 1000mm largo e 1000mm profundo. Este armário representa uma solução apropriada para projetos com as exigências altas no clima estável da em-cremalheira. São projetados especificamente para a montagem em uma coluna.


acessórios 4.Optional:


●Solução refrigerando: Nós adotamos o condicionador de ar para controlar a temperatura assegurando a melhor condição de trabalho dentro do armário.
●Unidade de distribuição de poder: pode cumprir as exigências da operação normal de sistema de energia e da manutenção de equipamentos
●Sensores: pode monitorar a temperatura interna, umidade, fogo/fumo, o estado aberto porta.
●Luz: uma luz do tubo do diodo emissor de luz da parte é iluminando o insde e fixado na tampa superior.
●Interior forte da cremalheira a ser equipado com os equipamentos de telecomunicações, a fonte de energia, o dispositivo de controle da temperatura e os outros acessórios.
●Indicação digital o temperatura-ajuste, alarme da temperatura, parâmetros interior e parte externa da temperatura, e todos os tipos da outra informação do alarme, etc.


parâmetros 5.Cabinet técnicos

6. introdução do armário

• Estrutura do armário

O armário inclui 19" cremalheira da instalação de equipamento. O armário inclui dois condicionadores de ar, um instalados na porta da rua e outro instalados na porta traseira.

• Porta e fechamento de armário

O armário inclui uma porta da rua e uma porta traseira. A porta de armário usa a estrutura encaixada. O ângulo da abertura da porta é maior do que 110°and o dispositivo do limite da porta pode limitar o ângulo de abertura. O fechamento é fechamento de ponto três theftproof, apoiando o cadeado. Cada porta de armário inclui o sensor do estar aberto, trabalhando junto com a unidade de monitoração do ambiente.


7. Características

• O armário é dustproof, o sunproof e o impermeável, que é usado no ambiente exterior.
• O condicionador de ar refrigerando dos usos do armário.
• Incluindo a lâmpada do diodo emissor de luz da iluminação de -48VDC.
• O armário inclui a unidade de monitoração do poder e do ambiente, que pode enviar o alarme da falha de energia, o alarme da porta, a temperatura e o alarme abertos da umidade, alarme de fumo, alarme etc. da água.
• A disposição do armário é razoável, que facilitará o acesso de cabo, fixando e aterrando. Na parte inferior do armário, há entradas do cabo separadamente para o cabo distribuidor de corrente, o cabo de sinal e o cabo ótico.
• Os todos os cabos, selagem e isolação térmica usada no armário são feitos da chama - materiais retardadores.
• O armário inclui 19" cremalheira padrão da instalação.

8. especs. técnicas


(1) condições aplicáveis do ambiente:
Temperatura de funcionamento: -40°C ~ + 55°C
Temperatura de armazenamento: -50°C ~ + 70°C
Temperatura do transporte: -50°C ~ + 70°C
Humidade relativa (RH): 5%~99%
Pressão de ar: 62kPa ~ 101kPa (similar a 0m ~ altura de 5000m)

• Material: a boa qualidade galvanizou de aço
• Tratamento de superfície: desengraxando, derusting, fosfatar inoxidável (ou galvanizar), pó revestido.
• Rolamento da carga do armário: ≥600kg
• Proteção do ingresso: IP65
• Retardance de chama: cumpra com GB5169.7 o teste A
• Resistência de isolação: a resistência de isolação entre aterrar dispositivos e partes do corpo do armário não é mais baixa do que 2×104M/500V (C.C.).
• Suporte a tensão: suportam tensão entre aterrando dispositivo e armário partes do corpo é não baixo do que 3000V) (da C.C./1min.

Força mecânica: cada superfície pode carregar a pressão ereta >980N; depois que a porta está aberta, sua extremidade exterior pode carregar a pressão ereta >200N.


9. Diagrama da dimensão

A instalação dos componentes

A lâmpada do diodo emissor de luz, da lâmpada do diodo emissor de luz sensor, sensor do fumo, sensor da porta e temperatura & sensor da umidade são instaladas na parte superior do armário.




O sensor da água é instalado na parte inferior do armário.






A unidade de monitoração do PDU e do ambiente é instalada em 19" cremalheira.



O armário inclui totalmente dois condicionadores de ar, um condicionador de ar instalado na porta da rua e o outro instalados na porta traseira.




Entrada do cabo

O cabo de alimentação e outros cabos externos todos usam o método prendendo inferior.



Aterrando a proteção


• O armário inclui aterrar a barra de cobre com revestimento anticorrosivo. Há bastante parafusos para prender terminais da conexão.
• A peça de metal do armário deve ser interconectada e conectado com aterrar a barra. A resistência da conexão entre todos os dois pontos é mais baixa do que 0.1Ω.
• O enterramento protetor de outros equipamentos dentro do armário deve ser conectado à barra aterrando.
