Armários de bateria integrados para o exterior Armazenamento de energia de backup Armário de telecomunicações 19 polegadas rack com distribuição de energia

1.Armários de baterias integrados ao ar livreEspecificações

(1) Parâmetros técnicos

(2) Lista de acessórios para armários de baterias integrados ao ar livre

2Nível de protecção do gabinete:

IP54/IP55/IP65

IP55= Características dos compartimentos:

Proteção completa contra poeira, óleo e outros materiais não corrosivos

Protecção completa contra o contacto com equipamentos fechados

Protecção contra a água, até à água projetada por um bocal contra o recinto de qualquer direcção

Disponível em montagem de parede, de pé livre, de canal e de poste de telégrafo

Disponíveis serviços de filtragem de logotipo, anodização ou gravação

IP65= Características dos gabinetes:

Proteção completa contra poeira, óleo e outros materiais não corrosivos

Protecção completa contra o contacto com equipamentos fechados

Protecção contra a água, até à água projetada por um bocal contra o recinto de qualquer direcção

Disponível em montagem de parede, de pé livre, de canal e de poste de telégrafo

Disponíveis serviços de filtragem de logotipo, anodização ou gravação

Fabricação a medida com recortes, isolamento, dobradiças, fechaduras ou fechaduras

3Introdução ao Gabinete

• Material do gabinete

- Não.O gabinete é feito de aço galvanizado, com paredes duplas, espessura da placa externa: 1,5 mm, espessura da placa interna: 0,8 mm. Há isolamento térmico entre a parede interna e a parede externa.O material de isolamento é 40 mm PEFO armário é de tipo montado.

• Estrutura do Gabinete

O armário é um armário de equipamentos, incluindo 19 ′′ rack de instalação de equipamentos, com ar condicionado na porta do armário.

• Porta e fechadura do armário

A porta do armário usa uma estrutura incorporada. O ângulo de abertura da porta é maior que 110 ° e o dispositivo de limite da porta pode limitar o ângulo de abertura.Cada porta do armário incluem sensor de porta aberta, trabalhando em conjunto com a unidade de monitorização do ambiente.

4Características

4.1 O armário é à prova de poeira, à prova de sol e à prova de chuva e é utilizado no exterior.

4.2 O arrefecimento do armário utiliza ar condicionado.

4.3 Incluindo a lâmpada de iluminação -48VDC.

4.4 O gabinete inclui uma unidade de monitorização da energia e do ambiente, que pode emitir alarmes de falha de energia, alarmes de abertura de portas, alarmes de temperatura e umidade, alarmes de fumaça, alarmes de água, etc.

4.5 A disposição do gabinete é razoável, o que facilita o acesso, fixação e aterragem dos cabos.Cabos de sinalização e cabos ópticos.

4.6 Todos os cabos, vedação e isolamento térmico utilizados no armário são fabricados com materiais retardadores de chama.

4.7 O gabinete utiliza uma estrutura montada, fácil de instalar.

4.8 O gabinete inclui um rack de instalação padrão de 19 ̊.

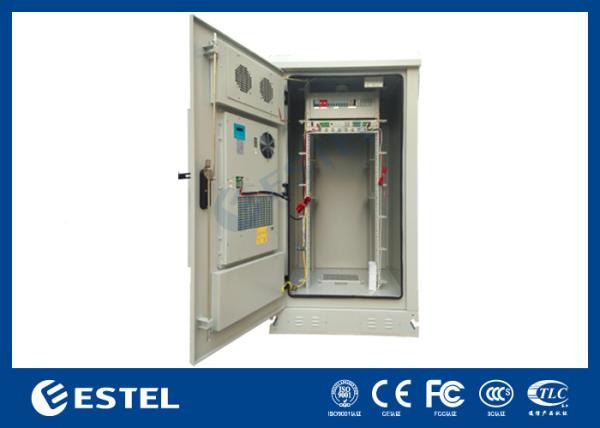

Imagens para ET9090170-32U

5Especificações técnicas

(1) Condições ambientais aplicáveis:

Temperatura do ambiente: -40°C ~ + 70°C

Humidade ambiente (RH): ≤95% (a + 40°C)

Pressão do ar: 62 kPa ~ 102 kPa

• Material: aço galvanizado de boa qualidade
• Tratamento de superfície: desengraçamento, desgastação, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
• Carregamento de carga do gabinete: ≥ 600 kg
• Proteção contra penetração: IP55
• Retardo de chama: conformidade com o ensaio A da norma GB5169.7
• Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2X104M/500V ((DC).
• Tensão de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.
• Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a extremidade exterior pode suportar uma pressão vertical > 200 N.

6Diagrama de dimensões

Instalação de sensores

6.1 A lâmpada LED, o sensor de fumaça e o sensor de porta estão instalados na parte superior do armário.

6.2 O sensor de água está instalado na parte inferior do gabinete.

6.3 O sensor de temperatura e umidade é instalado no lado interno do armário.

7. Design de Roteamento de Wire

O cabo de alimentação e outros cabos externos usam todos o método de fiação inferior.

8Proteção contra aterragem

• O gabinete inclui uma barra de cobre de aterramento com revestimento anticorrosivo.
• A parte metálica do gabinete deve ser interligada e ser ligada com uma barra de aterramento.
• A fixação à terra de protecção de outros equipamentos no interior do armário deve ser ligada à barra de fixação à terra.

9- Design à prova de roubo.

10- Projeto à prova de roubo da fechadura da porta.

A resistência aos danos da fechadura à prova de roubo cumpre o requisito GA/T 73-1994 de fechadura anti-roubo mecânica de classe B, suportando cadeado.

• Bloqueio de três pontos.
•

11Aparência e tratamento da superfície

O revestimento da superfície do armário é revestimento especial em pó para o exterior, com cor cinza branca (PANTONE 428C).

12Diagrama do princípio da PDU
