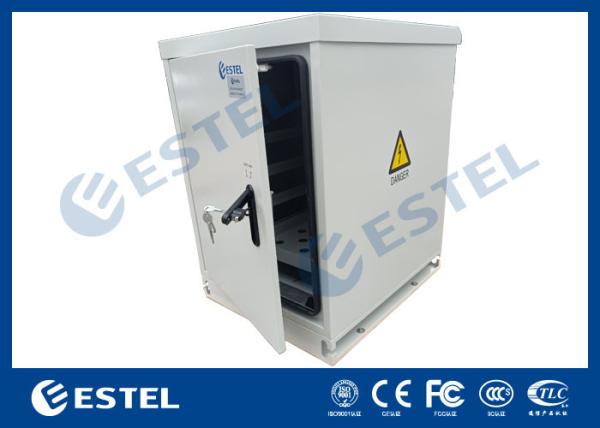

Aço inoxidável IP56 Equipamento à prova de intempéries Rack de porta dupla exterior

1Parâmetros técnicos

Dimensão externa W×D×H7000×800x1000mm

Um compartimento com uma bandeja de baterias

Método de instalação do equipamento: 19 ̊ estante padrão

Com duas portas da frente:

Com fechadura anti-roubo de três pontos para armário exterior (bloco de apoio)

Material:Aço inoxidável de parede única de 1,2 mm com isolamento térmico

Proteção contra penetração:IP56

Controle de temperatura: 48VDC 50HZ Ar condicionado de 500W

Lâmpada LED:48VDC

Temperatura de funcionamento: -40°C ~ +55°C

Temperatura de armazenagem: -50°C ~ + 70°C

Temperatura de transporte: -50°C ~ +70°C

Umidade Umidade relativa 5% ~ 95%

Pressão do ar :62kpa ~ 101kpa (semelhante a 0m ~ 5000m de altitude)

Intensidade de radiação solar:1124 × (1±5%) W/m2

Lista de acessórios

2. GabineteCaracterísticas

À prova de poeira, à prova de sol e à prova de chuva, que é usado no ambiente exterior.

Design de parede única compacto e leve
Com um telhado integrado
Espessura da chapa: 1,2 mm
com isolamento térmico, revestimento em pó de poliéster com protecção UV
Garrafa não porosa PUR adequada a temperaturas extremas

Finalização da superfície: Degreasão, decapagem, lavagem com fósforo, limpeza e revestimento em pó
Projeto totalmente soldado, fornecido completo, sem necessidade de montagem


3Instruções do Gabinete

Este armário tem 1000 mm de altura e 700 mm de largura e 800 mm de profundidade.É utilizado principalmente em estações de base de comunicação sem fios, tais como sistemas 5G, serviços integrados de comunicação/rede, estações de comutação de acesso/transmissão, comunicações/transmissões de emergência, etc.

4Acessórios opcionais


● Solução de refrigeração: Adotamos ar condicionado para controlar a temperatura, garantindo a melhor condição de trabalho dentro do armário.
● Unidade de distribuição de energia: pode satisfazer os requisitos do funcionamento normal do sistema de energia e manutenção dos equipamentos
● Sensores: podem monitorizar a temperatura interna, a umidade, o estado de abertura da porta, com base na solicitação do cliente.
● Luz: dois tubos de luz LED são para iluminação interna e fixados na tampa superior.
● Um rack forte no interior para ser equipado com equipamentos de telecomunicações, fonte de energia, dispositivo de controle de temperatura e outros acessórios.
● Display digital da configuração de temperatura, alarme de temperatura, parâmetros de temperatura dentro e fora, e todos os tipos de outras informações de alarme, etc.

5Características do gabinete

- Proteção de entrada é IP56, podemos fornecer gabinete IP56 com base no cliente's real.

- Feito de aço inoxidável para melhorresistência à corrosão.

- A porta da frente usa uma fechadura anti-roubo de três pontos padrão.O efeito de bloqueio é seguro e fiável.

- Postes de montagem de 19 polegadas.

- Portas seguradas com sistema de bloqueio de aço (PADLOCK de suporte)

- É instalado na raiz do solo ou no sistema de base da coluna acima do solo por "enterramento direto"

- A entrada de cabos é através da base como padrão com entrada lateral ou de telhado disponível mediante pedido.

6Introdução ao Gabinete

• Estrutura do Gabinete

O gabinete inclui 19 racks de instalação de equipamentos. O gabinete inclui dois ar condicionados, um instalado na porta da frente e outro instalado na porta traseira.

• Porta e fechadura do armário

O armário inclui uma porta da frente e uma porta traseira. A porta do armário usa uma estrutura incorporada. O ângulo de abertura da porta é maior que 110 ° e o dispositivo de limite da porta pode limitar o ângulo de abertura.A fechadura é à prova de roubo.Cada porta do armário inclui um sensor de abertura da porta, trabalhando em conjunto com a unidade de monitorização do ambiente.


7.TécnicoSpeitos

• Material: aço inoxidável de boa qualidade
• Tratamento de superfície: desengraçamento, desgastação, fosfatagem (ou galvanização) resistente à ferrugem, revestimento em pó.
• Carregamento de carga do gabinete: ≥ 700 kg
• Proteção contra penetração: IP56
• Resistência de isolamento: a resistência de isolamento entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 2×104M/500V ((DC).
• Tensão de resistência: a tensão de resistência entre os dispositivos de aterragem e as partes do corpo do gabinete não é inferior a 3000 V ((DC) /min.
• Resistência mecânica: cada superfície pode suportar uma pressão vertical > 980 N; após a porta ser aberta, a extremidade exterior pode suportar uma pressão vertical > 200 N.
• Retardo de chama: conformidade com o ensaio A da norma GB5169.7

8.Diagrama de dimensões

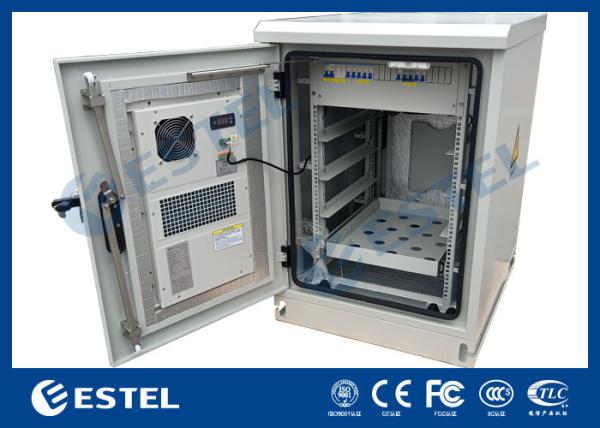

9.Detalhes do gabinete
