Especificações
Number modelo :
ET6565115PWF-UP
Lugar de origem :
Shenzhen, China (continente)
MOQ :
1
Termos do pagamento :
L/C, T/T, etc.
Capacidade da fonte :
10.000 grupos pelo mês
Prazo de entrega :
7-15 dias de trabalho
Detalhes de empacotamento :
caso de madeira
Prova :
impermeável, dustproof
Proteção Leve :
IP55
Material :
a única camada galvanizou de aço + isolação térmica
Tamanho externo :
W×D×H 650×650×1150mm
Refrigerar :
exchnager e fã do calor
cremalheira padrão de 19 polegadas :
10U
Prateleira da bateria :
2 camadas
Iluminação :
48V C.C., luz do diodo emissor de luz
Sistema de monitorização ambiental :
Opcional
soquete da montagem :
Opcional
Unidade de distribuição de poder :
Opcional
Sistema do retificador :
Opcional
Descrição

Armário exterior da bateria de Equipemnt do cerco do armário da montagem de aço da parede/montagem de Polo com refrigerar do permutador de calor



1 descrição do produto

1,1 aparência

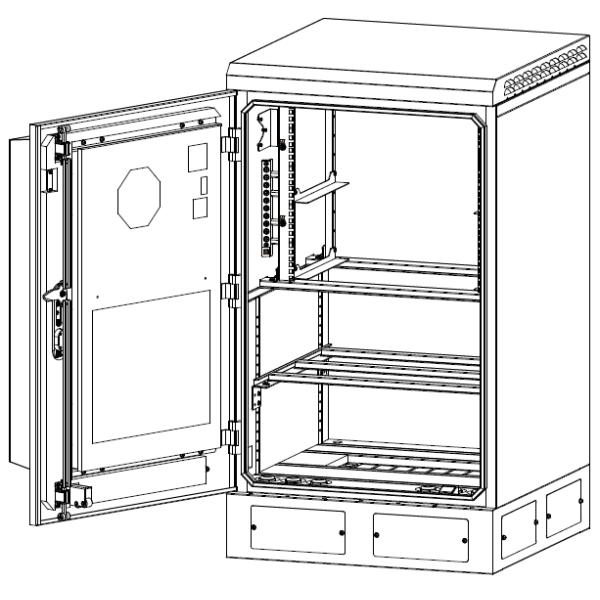

Depois que o armário é instalado, segundo as indicações das figuras abaixo



Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor                             Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor











1,2 configuração do armário



A configuração integrada exterior do armário deste projeto é como segue:



Tipo do armário Configuração Quantidade Especificações
Armário principal cremalheira padrão de 19 polegadas 1 10U
Suporte da bateria 1

2 camadas

Cada camada W×D×H 650×650×200 milímetro
Iluminação 1 48V C.C., luz do diodo emissor de luz
Permutador de calor 1

Tensão entrada: DC48V

capacidade da inversão térmica: 120W/K
Fã da emergência 2 48V C.C., entrada de ar da placa inferior
Aterrando a barra de cobre 1 M6 parafusos 10
Barra 1 M6 parafusos 10
Unidade da distribuição da alimentação de DC da C.A. e 1

Entrada da C.A.: 63A/2P*1;

Saída da C.A.: 63A/2P*1;

Entrada de C.C.: 63A/1P *1;

Saída da C.C.: 16A/1P*1;

Saída da C.C.: 10A/1P*3;

Saída da C.C.: 6A/1P*3

Tipo do interruptor: Schneider
Soquete 1 soquete universal de 8 bits, 220V 16A
Fonte de alimentação encaixada 1

Modelo: NetSure211 C23

DC48V, 40A, 1U

unidade *1 da distribuição

módulo *2 do retificador 20A

monitorando o módulo *1

Tipo: Emerson
Sistema de monitorização ambiental 1

unidade de monitoração do ambiente 1*, 1U, uma comunicação do SNMP;

sensor do fumo 1*;

sensor da água 1*;

sensor da temperatura 1* & da umidade;

sensor da combinação da inclinação 1* & do choque;

sensor da porta 1*

fonte de alimentação: DC48V
Placa de selagem baixa 1 1 ajustado contém 8 partes, 2 blocos da parte dianteira para suportar


1,3 tamanho de armário



O tamanho de um único armário é mostrado na figura 3. tamanho externo: W×D×H 650×650×1150mm

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor

Figura 3



1,4 material do armário



a única camada galvanizou de aço + isolação térmica:

Camada exterior: 1.5mm galvanizou a camada de aço, interna: isolação térmica de 20mm PEF



A instalação de 2 armários

2,1 desembalagem

Os armários integrados exteriores são embalados geralmente em casos de madeira. Ao desmontar o pacote, ciao para evitar dano ao armário.



De 2,2 andares, tapeçaria, etapas da instalação do polo e dimensões



1 ) Aterrissagem

Diagrama do efeito da instalação do assoalho

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor







Tamanho da base do armário e posição do furo de fixação do parafuso de expansão baixa

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor



2 ) Montagem da parede

Parede que monta o diagrama do efeito

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor



Parede que monta etapas

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor



Diagrama do tamanho da montagem da parede

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor





3 ) Polo

Polo que monta o diagrama do efeito

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor





Polo que monta etapas

Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor





Tamanho de Polo



Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor

2,3 placa da selagem da base



Se você precisa de selar a base do armário, use a placa da selagem da base (opcional) para selar o entalhe e o furo em torno da base. Os parafusos de montagem são os parafusos M5 de aço inoxidável no acessório do armário (veja figura 4).



Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor



Figura 4



Nota: Se a fundação do cimento não é lisa, recomenda-se usar uma gaxeta ou um espaçador para nivelar a base do armário.

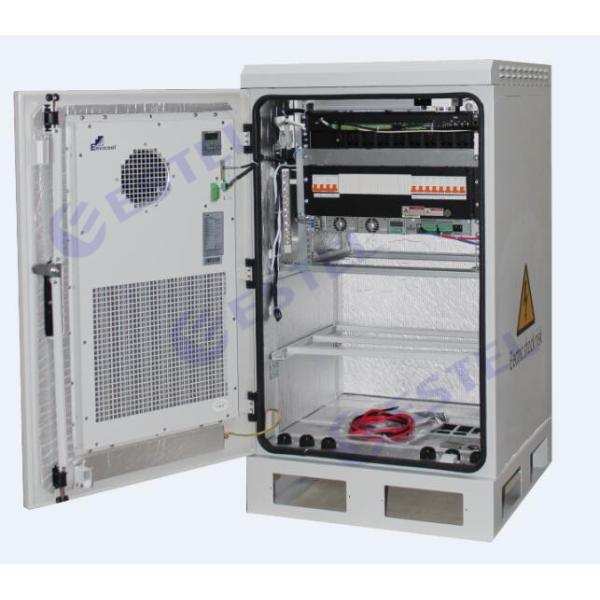

3. imagem do armário



Tipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calorTipo fixado na parede exterior de aço da bateria de Equipemnt do cerco da montagem de Polo do armário com refrigerar do permutador de calor
