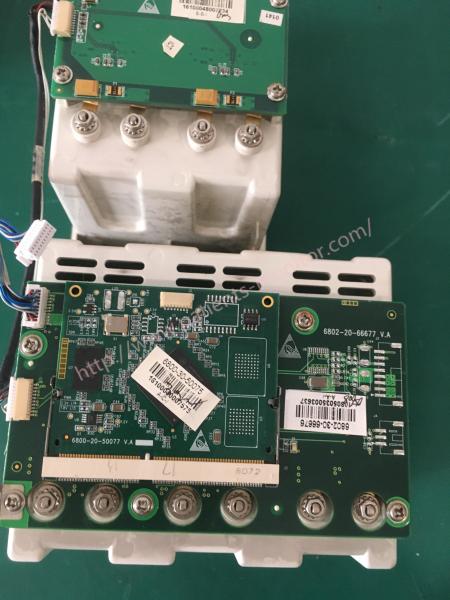

6802-30-66765 cremalheira integral do quadro de módulo do monitor paciente de Mindray T5

Cremalheira integral do módulo

Os monitores pacientes estão disponíveis em dois integraram cremalheiras modulares: entalhe 2 entalhe e 5. O painel de controlo contém um NIOS II FPGA. Realiza a conversão de protocolo e uma comunicação infravermelha entre o anfitrião e o módulo do parâmetro

O cartão de uma comunicação da cremalheira do módulo pode ter 2 ou 3 entalhes. O cartão de uma comunicação de 3 entalhes comunica-se diretamente com o cartão-matriz. O cartão de uma comunicação de 2 entalhes é conectado e controlado pelo cartão de uma comunicação de 3 entalhes. O cartão de uma comunicação de 3 entalhes tem uma função de controle de uma comunicação. O cartão de uma comunicação de 2 entalhes consiste em um circuito infravermelho e em um circuito da fonte de alimentação do módulo. A placa de motorista RS422 é ficada situada na placa de comunicação de 3 entalhes.

Removendo a cremalheira integral do módulo

• Desligue o cabo que conecta o quadro de módulo integrado ao cartão-matriz. Desaparafuse os cinco M3 parafusos do × 8 e remova o suporte incorporado do módulo.

• Desligue o cabo que conecta a placa de comunicação do quadro de MPM à placa de comunicação do alojamento do módulo de 3 entalhes. Libere os dois botões e remova o módulo de NiosII do suporte do módulo de 3 entalhes.

• Afrouxe os oito M3 parafusos do × 6, e remova então o cartão modular de uma comunicação da cremalheira de 3 entalhes e o cartão modular de uma comunicação da cremalheira de MPM.

Nota: Não esqueça a mola à terra ao montar.

• Afrouxe encantam a porca com a luva. Separe então o disco, a mola e o pino do contato.

Falhas da cremalheira do módulo

Se você está interessado na cremalheira integral do quadro de módulo do monitor paciente de 6802-30-66765 Mindray T5, sinta livre contactar-nos. Obrigado.
