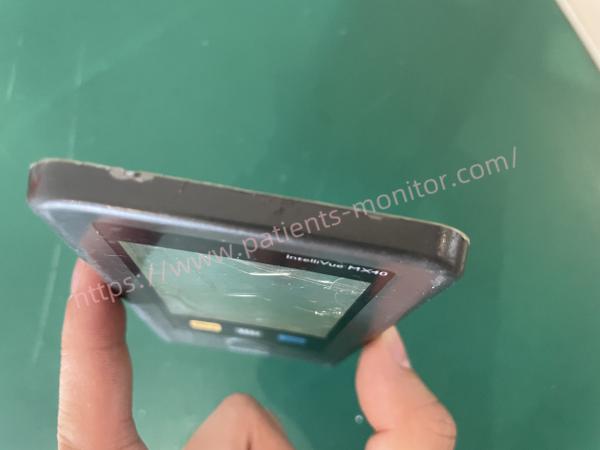

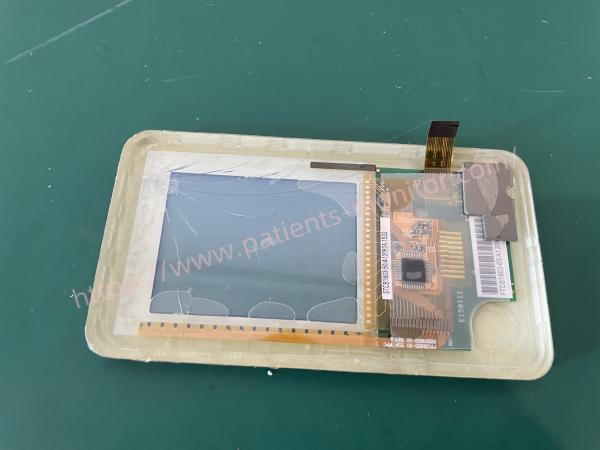

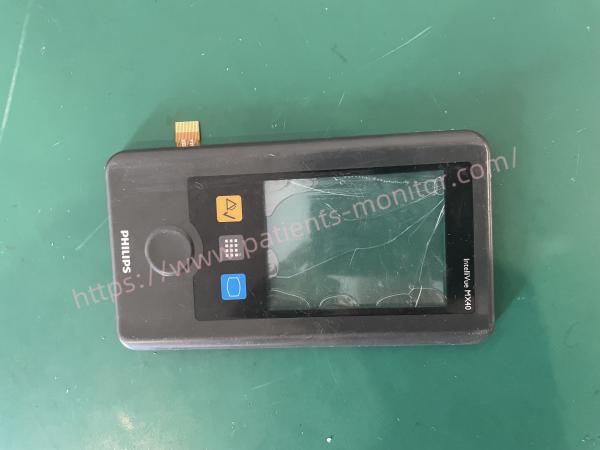

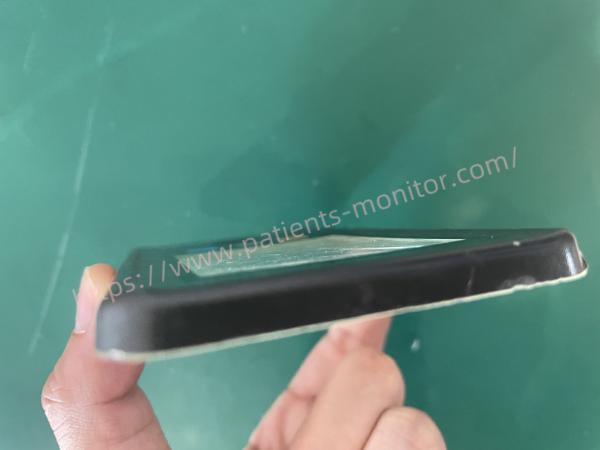

Tela sensível ao toque do monitor de paciente PHiliphh MX40 com painel e placa de circuito FCB1603-63A STCB1603-50A120824-1532

O monitor de paciente vestível IntelliVue MX40 oferece design inteligente de alta tecnologia e recursos inovadores da PHiliphh - um dispositivo pequeno e leve que pode ser usado confortavelmente por pacientes acamados.

O MX40 é operado principalmente por meio da tela sensível ao toque.

Quase todos os elementos da tela são interativos.Os elementos de exibição incluem números de medição, campos de informações, campos de alarme, formas de onda, botões inteligentes e menus.

Botão SmartKeys

Botão	Função
	Exibe o menu SmartKey na tela sensível ao toque

Botão da tela principal

Botão	Função
	Ativa o Touch Display se tocado por dois segundos. Percorre as telas do visor se tocado repetidamente. Retoma do modo de espera. Quando pressionado em um submenu, retorna a tela para a tela principal.

Selecionando Elementos de Exibição

Toque em um item indicador para acessar as ações associadas a esse item.Por exemplo, pressione o botão Informações do paciente para exibir a janela Informações do paciente ou pressione o número HR para exibir o menu Configuração de ECG.Clique em uma forma de onda de ECG para exibir o menu de seleção de forma de onda.

Quando o MX40 estiver no modo de exibição, toque na área de status para acessar informações importantes sobre o serviço.Você pode visualizar a intensidade do sinal sem fio e informações específicas, como números de série, versões de software e hardware.

Possíveis problemas de interface do usuário

• A tela do MX40 não liga.

A caixa da bateria AA pode ser colocada de cabeça para baixo.

O usuário pode não perceber que precisa tocar no botão home azul por dois segundos.

• A tela do MX40 não responde ao toque.

A tela está bloqueada e deve ser desbloqueada com a SmartKey.

• O usuário não toca na tela com o dedo.

O MX40 não responde ao toque com a unha, caneta, etc.

• O MX40 não reconhece o tipo de cabo do paciente.

Um cabo adaptador do conjunto de cabos IntelliVue é usado, então o tipo de cabo não pode ser identificado.Configure o MX40 para as configurações desejadas: Usando o menu ECG Leads Color Setup no modo de configuração.Roteamento de cabos através do menu FC no modo de configuração.Se você estiver usando um dispositivo IntelliVue de 3 derivações, selecione-o no menu Configuração de ECG e, em seguida, selecione Configuração de nova derivação.Isso removerá a mensagem de erro.

Observação: a tela do dispositivo será "bloqueada" após um tempo definido se não houver tela sensível ao toque.Isso fecha a janela "Detalhes do link".Se o seu dispositivo travar, toque em SmartKeys, vá para outra tela e toque no ícone de cadeado para desbloqueá-lo.

Se você está interessado emPHiliphh MX40 monitor de paciente com tela sensível ao toque com painel e placa de circuito FCB1603-63A STCB1603-50A120824-1532, sinta-se livre para entrar em contato conosco. Obrigado.
