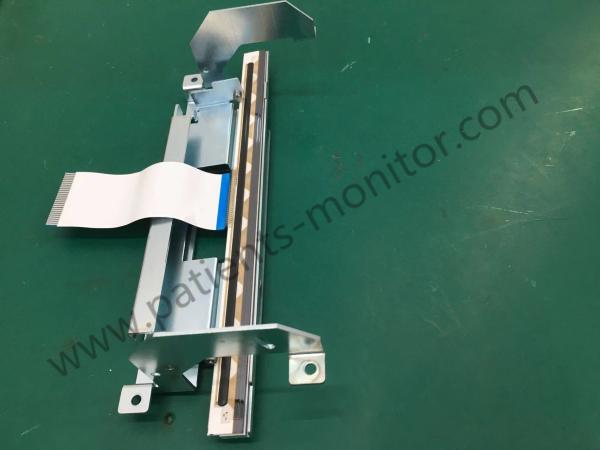

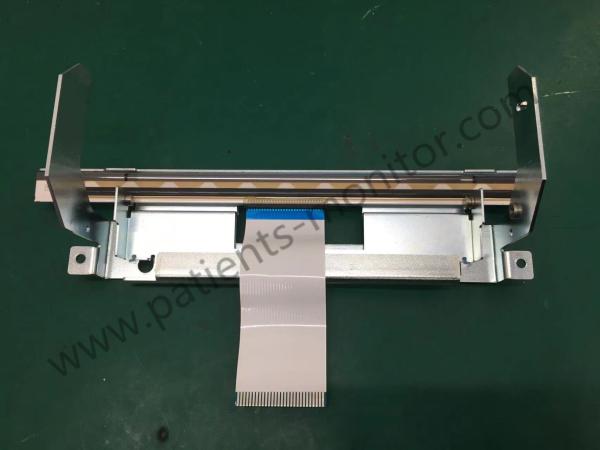

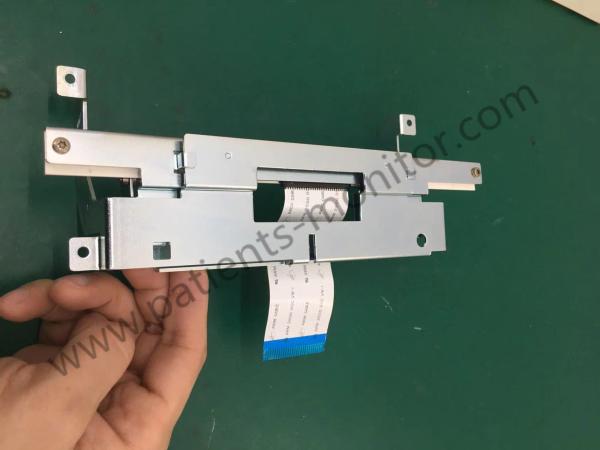

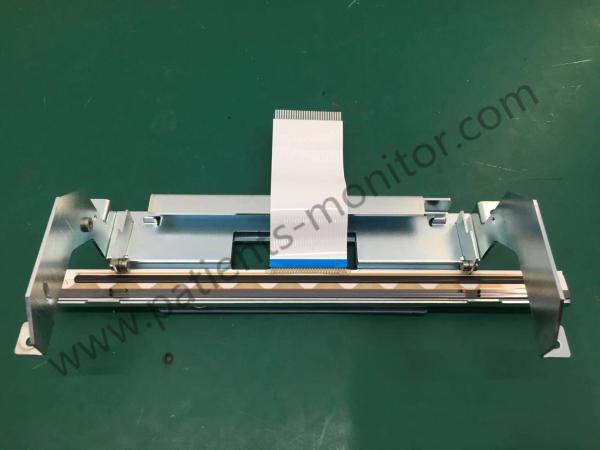

Impressora de monitor Fetal Fetal Assembly de PHiliphh Avalon FM20 FM30 do monitor do hospital

Impressora de monitor Fetal Assembly de PHiliphh Avalon FM20 FM30

►Breve introdução

O registrador fetal é ficado situado no conjunto da tampa superior. Verificando o offset Fetal do registrador: A maneira a mais fácil de verificar o offset do registrador é conectar um transdutor de descanso de Toco (um que não esteja sob nenhuma carga) ao monitor e mudar então o ajuste deslocado até que o traço grave 20 unidades no papel. Devido ao atraso entre a mudança do ajuste deslocado e a vista da mudança no papel, você pode ter que repetir este procedimento para ajustar o offset.

Quando visto da frente do monitor, 0 são o ajuste que imprime o traço o mais adicional à direita, e 10 são o ajuste que imprime o traço o mais adicional à esquerda. Se o traço do transdutor de descanso de Toco é imprimido abaixo do gridline de 20 unidades, você precisa de aumentar o ajuste deslocado. Se o traço é imprimido acima do gridline de 20 unidades, você precisa de diminuir o ajuste deslocado. Quando o traço está gravando 20 unidades, o offset é ajustado corretamente.

►Especificação

►Manutenção Fetal do registrador

A moldura do vidro de originais do registrador, a cabeça de impressão térmica e o sensor do papel deverem ser limpados pelo menos uma vez por ano, ou quando necessário (quando os traços se tornam fracos).

Limpe os conjuntos como segue:

l limpa a moldura do vidro de originais do registrador com um pano sem fiapos usando uma solução do sabão/água.

l limpa a cabeça de impressão usando um cotonete de algodão umedecido com a solução à base de álcool do isopropil de 70%.

l verifica o mecanismo de detecção de papel está livre de poeira.

►Removendo o chassi do registrador

1 remova o conjunto da tampa superior.

Corrediça 2 para abrir a gaveta de papel, para aceder aos dois parafusos escareados (nas seguintes fotografias, nós removemos o conjunto da gaveta).

3 remova os dois parafusos escareados.

4 vire o conjunto da tampa superior e coloque-o superior para baixo em um pano ou na outra superfície macia.

5 primeiramente liberar o fechamento do cabo movendo o na direção das setas, a seguir desliga o cabo de fita branco do registrador da placa de adaptador do registrador.

6 seguinte, desligue o cabo de fita de prata da exposição da placa de adaptador do registrador após ter liberado o fechamento do cabo.

Desconexão 7 o motor deslizante os conectores de cabo de papel do sensor da placa de adaptador do registrador.

8 remova os dois parafusos (um em cada lado) que prendem o suporte do IRF ao chassi do registrador.

9 parcialmente para desaparafusar o parafuso o mais próximo a placa de adaptador do registrador que guarda o motor deslizante ao chassi do registrador, até que a linha já não se projetar. Isto permite o afastamento necessário para remover o suporte do IRF.

10 remova os quatro parafusos que guardam o chassi do registrador.

11 livre o suporte do IRF no lado do motor deslizante aplicando uma pressão lateral pequena ao chassi do registrador, ao ao mesmo tempo puxar o suporte do IRF para a frente.

12 remova o suporte do IRF.

13 levante o chassi do registrador.

Obrigado por seu tempo! O “controle de qualidade” é nossas perseguição e promessa eternos.

Não seja hesitante contactar-nos para a impressora de monitor Fetal Assembly de PHiliphh Avalon FM20 FM30. Boa vinda para colocar suas ordens.
