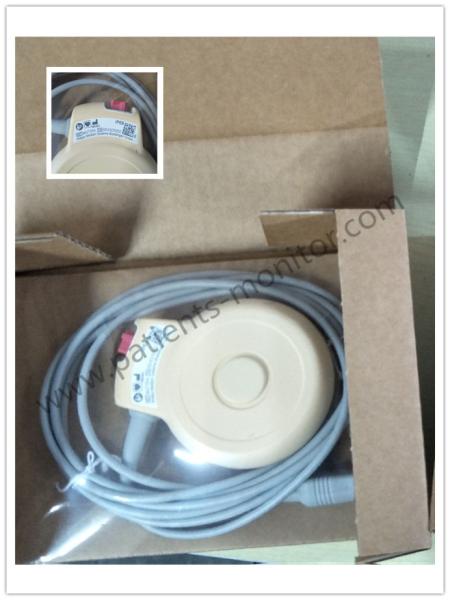

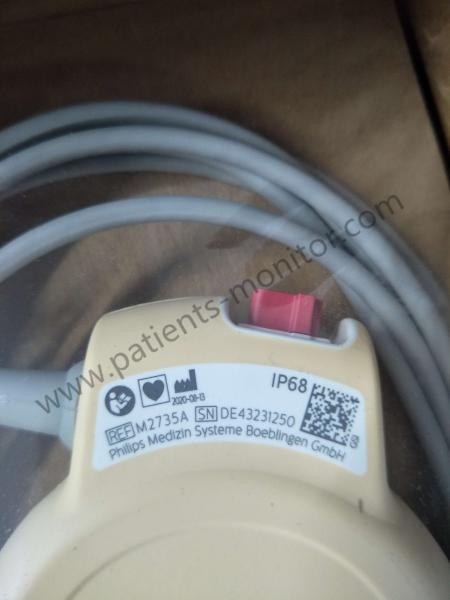

Transdutor de Philipilip M2735A Toco+ para Philipilip Avalon F20 monitor Fetal/materno de FM30

►Breve introdução

O transdutor de Philipilip M2735A Toco+ pode trabalhar para Philipilip Avalon F20 monitor Fetal/materno de FM30.

Diversos frontends do parâmetro são combinados em uma placa. Além do que o Toco frontend, os parâmetros apoiados adicionais são DECG, MECG e IUP. Um sete-pino ‘D-tipo’ soquete leva todo o parâmetro relacionou entradas e saídas. Um resistor externo do modo, conectado a um dos pinos, detecta automaticamente que modo a se ajustar quando um cabo do adaptador é obstruído dentro (se é DECG, MECG, ou IUP).

►Ambiental

►Conjunto de cabo do transdutor

►Fazendo conexões

1. Segundo o equipamento que você se está usando, assegura-se de que o transdutor de Toco+ esteja conectado ao monitor fetal.
2. Conecte um elétrodo pre-coagulado da espuma a cada um das duas ligações no cabo do adaptador de MECG.
3. Aplique os elétrodos da espuma ao paciente, seguindo as instruções fornecidas com os elétrodos da espuma.
4. Segundo o equipamento que você está usando, conecta a tomada cor-de-rosa do conector no cabo do adaptador de MECG ao conector cor-de-rosa no transdutor de Toco+.

►Testando o transdutor de Toco+ (M2735A): Modo de DECG

1. Ligar o monitor e o registrador.
2. Conecte o módulo paciente ou o transdutor de Toco+ ao monitor fetal.
3. Una o cabo M1362B do adaptador de DECG ao soquete no módulo paciente ou no transdutor de Toco+.
4. Assegure-se de que a exposição de canal de DFHR no monitor fetal mostre as LIGAÇÕES de DECG FORA DE INOP com o cabo do adaptador de DECG unido.
5. Tome um elétrodo Fetal do escalpe, e conecte-o ao cabo do adaptador de DECG.
6. TAMPOUCO

Faça um curto entre o elétrodo espiral e o elétrodo de referência com seus dedos (é o melhor molhar primeiramente seus dedos). Use um elétrodo Fetal estéril do escalpe.

OU

Elimine a ponta plástica do elétrodo fetal do escalpe (contendo os elétrodos da espiral e de referência) da extremidade dos fios. Tira a isolação da extremidade dos fios, e para conectá-los a um simulador paciente.

Obrigado por seu tempo! Se você está interessado no transdutor de Philipilip M2735A Toco+ para Philipilip Avalon F20 monitor Fetal/materno de FM30, bem-vindo para colocar suas ordens. Expedição adiantada da ordem adiantada!

Se você tem quaisquer perguntas, sinta por favor livre contactar-nos a qualquer hora, nós estamos contentes de responder-lhes.
