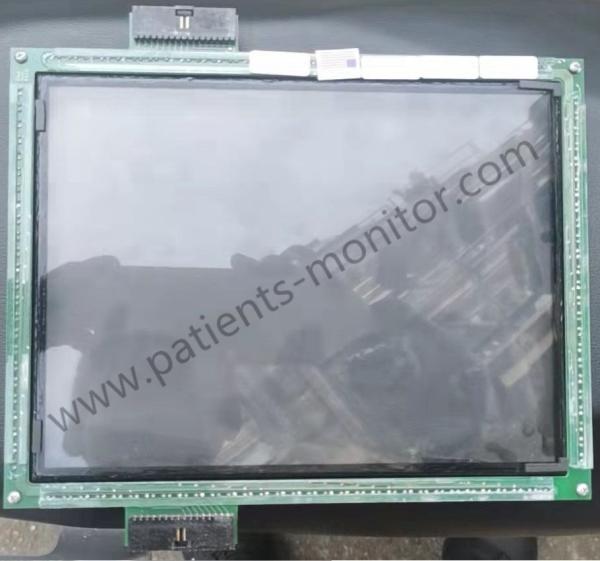

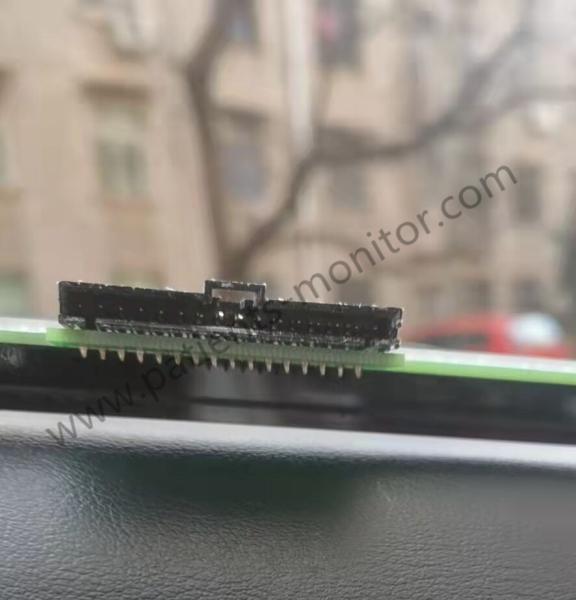

O tela táctil do ventilador de PHiliphhilip Respironics V200 das peças do ventilador usou as peças TIP-3224SBS-8

►Breve introdução

A interface de usuário gráfica (GUI) O GUI inclui um quadro infravermelho do toque (IR) que contém 24 pares verticais e 32 horizontais do emissor-detector do IR, cada um emparelhado com arranjar em sequência de alta frequência. Quando a tela é tocada, o feixe infravermelho é quebrado, e as coordenadas de x e de y que correspondem à posição sobre a tela são comunicadas ao microprocessador.

►Fechamento da tela

Função: Trava e destrava a exposição gráfica (tela táctil). Quando o fechamento da tela é ativado, todos os botões no tela são deficientes até que o tela táctil esteja destravado. Isto impede mudanças inadvertidas do ajuste e da exposição através do tela táctil. RESPIRAÇÃO MANUAL, O2 DE 100%, EXP. A POSSE, a RESTAURAÇÃO do ALARME, e as chaves do SILÊNCIO do ALARME são chaves ainda ativas.

Indicador: Ilumina verde quando ativo.

►Especificações ambientais

►Remoção/instalação

Siga estas etapas para remover o conjunto do indicador do toque screen/LED e a folha de prova do painel frontal.

NOTA: Reinstale o conjunto do indicador do toque screen/LED e a folha de prova do painel frontal como mostrado, notando a orientação dos cabos e da seta no indicador do toque screen/LED.

1. Remova o cerco superior.
2. Remova o PWB do sensor.
3. Remova a fonte de alimentação.
4. Remova o conjunto do GUI.
5. Remova o conjunto da exposição de VGA.
6. Estale com cuidado para fora o conjunto do indicador do toque screen/LED da moldura do GUI.

►Falha do tela táctil.

Códigos de diagnóstico 3153

Teste do teclado (teste 15): tela táctil das verificações para verificar que todos os emissores, os detectores, e o controlador de tela táctil no PWB do MMI estão funcionando corretamente

1. Quadro limpo 1assembly da tela e do toque.
2. Verifique conexões de cabo.
3. Substitua o quadro do toque do IR ou o conjunto do GUI.
4. Substitua o PWB do MMI.
5. Substitua o PWB digital.
