Especificações
Número de modelo :
OEM
Lugar de origem :
CHINA
MOQ :
1pcs
Termos do pagamento :
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidade da fonte :
100000PCS/Month
Detalhes de empacotamento :
1.Inner: PWB: Vácuo que embala PCBA: ESD que embala 2.Outer: Pacote padrão da caixa 3.Customized da
Serviço :
Serviço de uma parada
Contagem da camada :
1-48
Serviço dos testes :
Teste de função, teste de 100%
MOQ :
NENHUM MOQ
Teste de PCBA :
Raio X, teste de AOI, teste funcional
Cor da máscara da solda :
Amarelo, verde, azul
Descrição

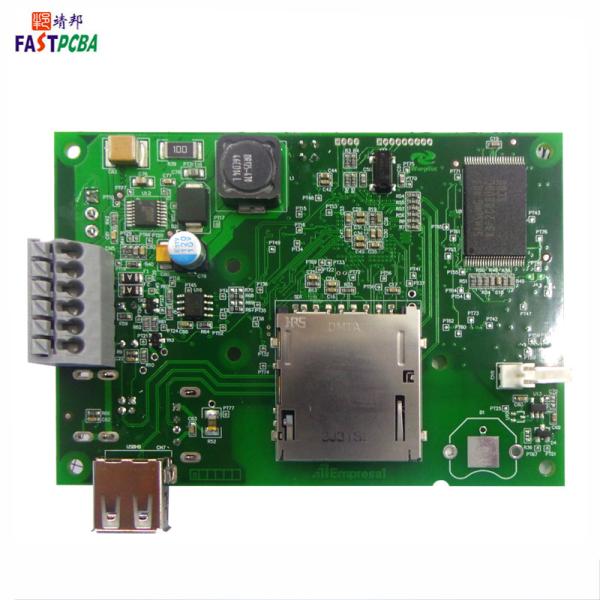

China 4 placa do PWB do painel de controlo de circuito 94v0 da camada com o Rohs para a indústria do gás em Shenzhen

Artigo Descrição Capacidade
Material Materiais estratificados FR4, TG alto FR4, alta frequência, alume, FPC…
Corte da placa Número de camadas 1-48
Min.thickness para camadas internas
(A espessura do Cu é excluída)
0,003" (0.07mm)
Espessura da placa Padrão (0.1-4mm±10%)
Mínimo. Escolha/dobro: 0.008±0.004”
4layer: 0.01±0.008”
8layer: 0.01±0.008”
Curva e torção não mais de 7/1000
Peso de cobre Peso exterior do Cu 0.5-4 0z
Peso interno do Cu 0.5-3 0z
Furo Tamanho mínimo 0,0078" (0.2mm)
Desvio da broca ″ ±0.002 (0.05mm)
Tolerância do furo de PTH ″ ±0.002 (0.005mm)
Tolerância do furo de NPTH ″ ±0.002 (0.005mm)
Máscara da solda Cor Verde, branco, preto, vermelho, azul…
Clearanace mínimo da máscara da solda 0,003 ″ (0.07mm)
Espessura (0.012*0.017mm)
Silkscreen Cor branco, preto, amarelo, azul…
Tamanho mínimo 0,006 ″ (0.15mm)
Tamanho máximo da placa do revestimento 700*460mm
Revestimento de superfície HASL, ENIG, prata da imersão, lata da imersão, OSP…
Esboço do PWB Quadrado, círculo, irregular (com gabaritos)
Pacote QFN, BGA, SSOP, PLCC, LGA

Prazo de entrega para o PWB

Camada Protótipo

Produções em massa

(acima de 30 m2)

Volta rápida Tempo de Unual
2 24 horas 3-4 dias 8-10 dias
4 48 horas 5-6 dias 10-12 dias
6 72 horas 6-8 dias 12-14 dias
8 96 horas 8-10 dias 14-16 dias
10 120 horas 12-14 dias 16-18 dias

Prazo de entrega para PCBA

Condições da ordem Data de entrega padrão A data de entrega a mais rápida
Protótipo (<20 pcs=""> 2 dias 8 horas
Volum pequeno (20-100 PCes) 3 dias 12 horas
Volum médio (100-1000 PCes) 6 dias 24 horas
Produções em massa (PCes >1000) Depende de BOM Depende de BOM

Com a oficina completa livre de poeira & do esd da proteção do smt, FASTPCBA tem a confiança e o apoio da vitória de doméstico e no exterior dos clientes do controle industrial, da comunicação médica, do poder, etc. automotivo. Todos os produtos do pcba aqui habitam por IATF16949 & o serviço dos certificados ISO14000 & ISO13485 & ISO9001, o seguro e o estável do PWB da fabricação e do conjunto é assegurado.

Indústria do gás de RoHS painel de controlo 94v0 PCBs Multilayer do circuito de 4 camadas

FASTPCBA está a uma elevação - fábrica do PWB da tecnologia na porcelana sobre 20 anos, nosso espaço do serviço do pcba: protótipo rápido do PWB do grupo médio e pequeno, conjunto do PWB do turnkey, fabricação feita sob encomenda de alta qualidade do pcba, obtenções originais etc. dos componentes do pacote.

Indústria do gás de RoHS painel de controlo 94v0 PCBs Multilayer do circuito de 4 camadas

FASTPCBA acredita que a qualidade se deriva da profissão, vitórias da reputação o futuro. Dos empregados das bases à alta administração todo o concentrado nas soluções precisas e de alta qualidade do pcba para proporcionar o melhor serviço para clientes.

.

Indústria do gás de RoHS painel de controlo 94v0 PCBs Multilayer do circuito de 4 camadas

FASTPCBA acredita que a qualidade se deriva da profissão, vitórias da reputação o futuro. Dos empregados das bases à alta administração todo o concentrado nas soluções precisas e de alta qualidade do pcba para proporcionar o melhor serviço para clientes.

.
