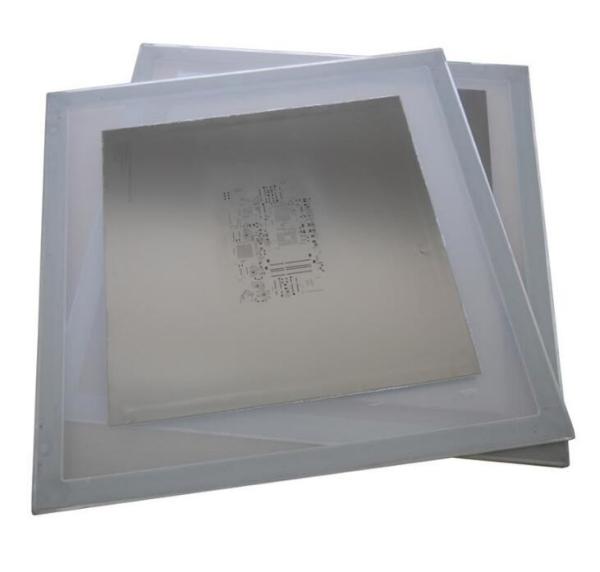

o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
Especificações
Número de modelo :
LPCB1321
Lugar de origem :
China
MOQ :
1pcs
Termos do pagamento :
T/T, Western Union, Paypal
Capacidade da fonte :
dia 100pcs
Tempo de entrega :
1 dias úteis
Detalhes de empacotamento :
Caixa de papelão
Nome do produto :
Estêncil de aço inoxidável cortado laser
Tamanho :
300*400mm
Espessura :
0.15mm
O prazo de execução :
5 horários laborais
quadro :
Sim
Eletro-lustrado :
Sim
Descrição

O laser do estêncil de SMT do quadro de conjunto do PWB cortou 300mm*400mm para PCBA



A eletrônica ligada tem a capacidade de fabricar o PWB das únicas placas tomadas partido até multilayers de 32 camadas, e proporciona os serviços de um turnkey da parada, incluindo a fabricação do PWB, o conjunto, a fonte de componentes e os testes de função. O serviço que superior nós oferecemos nossos clientes do tp é a chave a nosso sucesso e nossa missão tem permanecido a mesma desde 1998. E nosso compromisso é ultrapassar todo o tempo a satisfação de cliente.



Revestimento nano ligado das ofertas em estêncis seletos e em tamanhos! “O revestimento Nano” é uma de duas partes, limpeza no processo, composto dos elementos hidrofóbicas que repelem o fluxo e o soldam, tendo por resultado a liberação melhorada da pasta para componentes extremamente pequenos. Se você tem o passo fino QFN, o passo IC da multa, micro BGA, e 0201 tipos componentes em suas placas projetadas do PWB ou do PCBA, o estêncil nano do revestimento deve ser a melhor opção para você, mas o preço será mais caro do que o estêncil padrão

Características do estêncil de SMT:

  • Processo original para paredes lisas da abertura
  • Aberturas limpas do laser-corte de Pefectly
  • Desempenho excelente da cópia
  • Excelente para a impressão do estêncil do volume alto em placas de circuito impresso
  • O processo original cria o não-desvanecimento irremovível permanente de fé
  • Todos os estêncis moldados de SMT são ligados dobro ao desgaste extremo
  • padrão da rotação 4-hours



Ligado um serviço do PWB da parada



1. Fabricação do PWB

2. Acidificação dos componentes

3. Serviço do conjunto do PWB



Olhe para a frente a seus RFQs e esperança que nós podemos trabalhar junto.



o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA



A espessura do estêncil recomenda pela eletrônica ligada



O ≤ 0.5mm do passo de QFP, a escolha da espessura da folha podia ser 0.13mm ou 0.12mm;
Se o pitch> 0.5mm, a espessura do estêncil pode estar entre 0.15mm - 0.20mm;
Se o passo da bola de BGA > 1.0mm, estêncil da espessura de 0.15mm é uma boa opção
Se o passo ≤1.0mm da bola 0.5mm≤BGA, escolhe a espessura de 0.13mm para seu trabalho de SMT.



Você pode pedir um estêncil com sua ordem do PWB na eletrônica ligada. Nós temos a espessura diferente

e estêncil diferente do tamanho que mostra abaixo



Opção do estêncil na eletrônica ligada





Tamanho do estêncil (unidade milímetros) Área real (unidade milímetro) Peso (quilogramas)
370×470 190×290 1.5KG
300×400 140×240 1KG
420×520 240×340 2KG
450×550 270×370 2KG
584×584 380×380 3.5KG
550×650 350×450 3.5KG
736×736 500×500 5.5KG
400×600 220×400 2.5KG
400×800 220×600 3.5KG
400×1000 220×760 4KG
400×1200 220×1000 6KG
400×1400 220×1200 7KG
500×700 320×500 3.5KG
500×800 320×600 3.5KG
500×1200 320×1000 7KG
500×1400 320×1200 7.5KG
500×1500 320×1300 8KG
Estêncil de 280*380 Framelss Conforme seu pedido 1KG











Projeto do furo de abertura para o estêncil

Tipo componente Passo Largura de solda Comprimento de solda Largura da abertura Comprimento da abertura Espessura do calço
PLCC 1.27mm 0.65mm 2.00mm 0.60mm 1.95mm 0.15-0.25mm
QFP 0.635mm 0.35mm 1.50mm 0.32mm 1.45mm 0.15-0.18mm
QFP 0.50mm 0.254-0.33mm 1.25mm 0.22-0.25mm 1.20mm 0.12-0.15mm
QFP 0.40mm 0.25mm 1.25mm 0.20mm 1.20mm 0.10-0.12mm
QFP 0.30mm 0.20mm 1.00mm 0.15mm 0.95mm 0.07-0.12mm
0402   0.50mm 0.65mm 0.45mm 0.60mm 0.12-0.15mm
0201   0.25mm 0.40mm 0.23mm 0.35mm 0.07-0.12mm
BGA 1.27mm 0.80mm   0.75mm 0.75mm 0.15-0.20mm
BGA 1.00mm 0.38mm   0.35mm 0.35mm 0.10-0.12mm
BGA 0.50mm 0.30mm   0.28mm 0.28mm 0.07-0.12mm
Microplaqueta de aleta 0.25mm 0.12mm 0.12mm 0.12mm 0.12mm 0.08-0.10mm
Microplaqueta de aleta 0.20mm 0.10mm 0.10mm 0.10mm 0.10mm 0.05-0.10mm





Mais imagens do estêncil do corte do laser



o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA



o eletro do corte do laser do estêncil da solda do PWB da espessura de 0.15mm lustrou 300mm*400mm para PCBA
