Placa rígida do PWB de HDI
Placa rígida do PWB de HDI
Placa rígida do PWB de HDI
Placa rígida do PWB de HDI
Especificações
Lugar de origem :
CHINA
MOQ :
1pcs
Payment Terms :
T/T, paypal, Western Union etc.
Capacidade da fonte :
60,000sqm pelo mês
Prazo de entrega :
1-15 dias de trabalho
Detalhes de empacotamento :
Pacote do vácuo
Matéria-prima :
FR4
Tamanho máximo :
600mm*1200mm
Espessura da placa :
0.20mm-8.00mm
Linha mínima :
0.075mm
Espaço mínimo :
0.075mm
Revestimento de superfície :
HASL-ligação livre
Cor do Silkscreen :
Branco
Espessura de cobre :
1OZ
Furo de perfuração :
0.15mm-6.35mm
Furo do revestimento :
0.10mm-6.30mm
Descrição

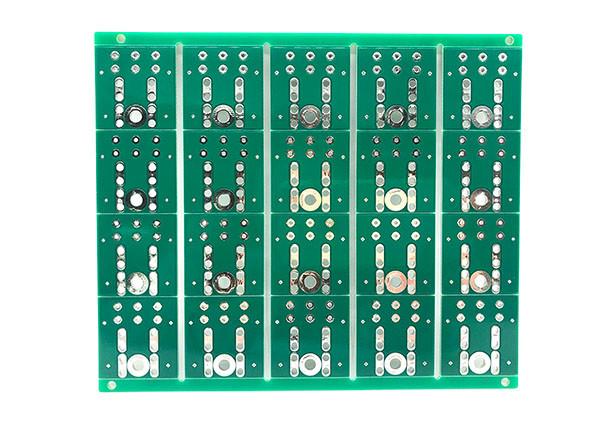

Placa rígida sem chumbo da placa FR4 HDI do PWB do protótipo de HASL no Silkscreen branco





introdução 1.Company



Os circuitos Co. de Abis, Ltd são um fabricante profissional do PWB que seja estabelecido em outubro de 2006 e foco sobre
lado dobro, produção em massa Multilayer e de HDI do PWB.
Nós temos duas fábricas junto, a fábrica em Shenzhen é especializada em ordens pequenas e médias do volume e
a fábrica em Huizhou é para o volume grande e o HDI.
Placa rígida do PWB de HDI

2.Factory

Empregados:
(i) 300 poderes de homem
(ii) 900 poderes de homem

Coordenador técnico:
(i) 20 coordenadores do QC do QA
(ii) 60 QA, coordenadores do QC

Espaço da planta da operação:
(i) 10000 medidores quadrados
(ii) 60000 medidores quadrados

Fábrica-exame:
Placa rígida do PWB de HDI

capacidade 3.Technological

Não Artigos Capacidade
1 Contagens da camada 1-20 camadas
2 Material FR4, TG alto FR4, PTFE, base do Cu, Rogers, base de alumínio, etc.
3 Tamanho máximo 600mm x 1200mm
4 Tolerância do esboço da placa ±0.10mm
5 Espessura da placa 0.20mm-8.00mm
6 Tolerância da espessura (t ≥0.8mm) ±8%
7 Tolerância da espessura (t<>0.8mm) ±10%
8 Espessura da camada da isolação 0.075mm-5.00mm
9 Linha mínima 0.075mm
10 Espaço mínimo 0.075mm
11 Mergulhe para fora a espessura de cobre 18um-350um
12 Espessura interna do cobre da camada 17um-175um
13 Furo de perfuração (mecânico) 0.15mm-6.35mm
14 Furo do revestimento (mecânico) 0.10mm-6.30mm
15 Tolerância do diâmetro (mecânica) 0.05mm
16 Registro (mecânico) 0.075mm
17 Prolongamento 16:01
18 Tipo da máscara da solda LPI
19 SMT mini. Largura da máscara da solda 0.075mm
20 Mini. Afastamento de máscara da solda 0.05mm
21 Diâmetro de furo da tomada 0.25mm*0.60mm
22 Tolerância do controle da impedância ±10%
23 Revestimento de superfície HASL, HASL sem chumbo, lata da imersão, ouro da imersão, chapeamento de ouro, prata da imersão, OSP, etc.
24 Cor de Soldermask Verde, branco, preto, vermelho, amarelo, azul
25 Cor do Silkscreen Branco, preto, amarelo, azul



tempo 4.Lead



Categoria O prazo de execução o mais rápido Prazo de execução normal Produção em massa
2 camadas 24 horas 3-4 dias de trabalho 8-15 dias de trabalho
4 camadas 48hours 3-5 dias de trabalho 10-15 dias de trabalho
6 camadas 72hours 3-6 dias de trabalho 10-15 dias de trabalho
8 camadas 96hours 3-7 dias de trabalho 14-18 dias de trabalho
10 camadas 120hours 3-8 dias de trabalho 14-18 dias de trabalho
12 camadas 120hours 3-9 dias de trabalho 20-26 dias de trabalho
14 camadas 144hours 3-10 dias de trabalho 20-26 dias de trabalho
16-20 camadas Depende das exigências específicas
Acima de 20 camadas Depende das exigências específicas



5.Certificate



Placa rígida do PWB de HDI

Placa rígida do PWB de HDI

Placa rígida do PWB de HDI

Placa rígida do PWB de HDI

6.FAQ



 Q1: Que serviço você tem?
- Nós fornecemos a solução turnkey que inclui a fabricação do RD, do PWB, o SMT, o conjunto final, os testes e o outro serviço de valor acrescentado.



Q2: Que são os produtos principais de seus serviços de PCB/PCBA?
-Nossos serviços de PCB/PCBA são principalmente para incluir das indústrias médico, automotivo, energia, medindo/medidas, produtos eletrónicos de consumo.



Q3: Você tem o PWB no estoque?
- A maioria de nossa placa do PWB são personalizadas, que de acordo com o arquivo de Gerber.
- ABIS tem amostras no estoque que poderia lhe ser enviado para a qualidade que verifica sempre.


Q4: Que fabricante da placa você usa para FR4?
- Fornecedores principais (FR4): Kingboard (Hong Kong), NanYa (Taiwan), e Shengyi (China).



Q5: Meus arquivos do PWB serão verificados?
- Verificou dentro de 12 horas. Uma vez que a pergunta do coordenador e o arquivo de trabalho forem aprovados, a produção começará.



Q6: Que faz Abis necessidade para uma ordem personalizada do PWB?

-Quando você coloca uma ordem do PWB, os clientes precisam de fornecer Gerber ou PWB arquivo. Se você não tem o arquivo no formato correto, você pode enviar todos os detalhes relativos aos produtos.



Q7: O que faz Abis precise para uma ordem personalizada de PCBA?

-Quando você coloca uma ordem de PCBA, você precisa de fornecer-nos o arquivo de Gerber ou de PWB e a lista de BOM.
