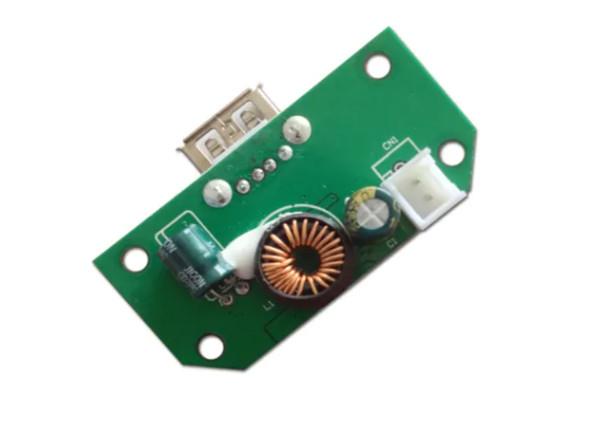

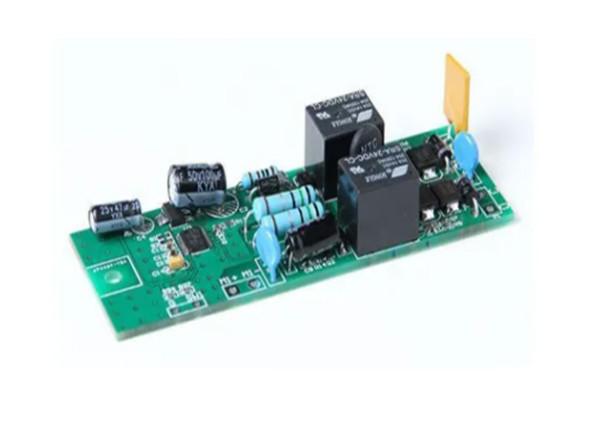

Serviço de uma parada Multilayer de SMT PCBA do conjunto do PWB do protótipo do OEM
introdução 1.Company
Os circuitos Co. de Abis, Ltd são uma fabricação profissional do PWB em Shenzhen, China que é foco no lado dobro, na produção em massa Multilayer e de HDI do PWB. Nossa empresa foi estabelecida em 2006. Nós temos duas fábricas junto e oferecemos uma vasta gama dos serviços da volta rápida, protótipos do PWB à fabricação de grande volume do PWB. Nosso alvo é ajudar os clientes a ganhar uma força mais competitiva e a trazer entre si um benefício mais mútuo. Todos os clientes serão servidos bem.
2.Factory
(1) capacidade de fabricação do PWB do OEM
Artigos | Capacidade |
Contagens da camada | 1-20layers |
Material | FR4, TG alto FR4, PTFE, base do Cu, Rogers, base de alumínio, etc. |
Tamanho máximo | 600mm x 1200mm |
Tolerância do esboço da placa | ±0.10mm |
Espessura da placa | 0.20mm-8.00mm |
Tolerância da espessura (t ≥0.8mm) | ±8% |
Tolerância da espessura (t<>0.8mm) | ±10% |
Espessura da camada da isolação | 0.075mm-5.00mm |
Linha mínima | 0.075mm |
Espaço mínimo | 0.075mm |
Mergulhe para fora a espessura de cobre | 18um-350um |
Espessura interna do cobre da camada | 17um-175um |
Furo de perfuração (mecânico) | 0.15mm-6.35mm |
Furo do revestimento (mecânico) | 0.10mm-6.30mm |
Tolerância do diâmetro (mecânica) | 0.05mm |
Registro (mecânico) | 0.075mm |
Prolongamento | 16:01 |
Tipo da máscara da solda | LPI |
SMT mini. Largura da máscara da solda | 0.075mm |
Mini. Afastamento de máscara da solda | 0.05mm |
Diâmetro de furo da tomada | 0.25mm*0.60mm |
Tolerância do controle da impedância | ±10% |
Revestimento de superfície | HASL, HASL sem chumbo, lata da imersão, ouro da imersão, chapeamento de ouro, prata da imersão, OSP, etc. |
Cor de Soldermask | Verde, branco, preto, vermelho, amarelo, azul |
Cor do Silkscreen | Branco, preto, amarelo, azul |
(2) capacidade de serviço do conjunto de SMT PCBA
Artigos | Capacidade |
Conjunto Mínimo IC Lançamento de SMT PCBA | 0.30mm (12mil) |
Pin do pé do conjunto de SMT PCBA | ASSIM, CONCESSÃO, SOJ, TSOP, TSSOP, QFP, BGA e U-BGA |
Conjunto Chip Placement mínimo de SMT PCBA | 201 |
Conjunto Máximo PWB Tamanho de SMT PCBA | 410mm x 600mm (16,2” x 23,6") |
Tamanho máximo do conjunto BGA de SMT PCBA | 74mm x 74mm (2,9" x 2,9") |
Passo da bola do conjunto BGA de SMT PCBA | 1mm ~ 3mm (4mil ~ 12mil) |
Diâmetro de bola do conjunto BGA de SMT PCBA | 0.4mm ~ 1mm (16mil ~ 40mil) |
Passo da ligação do conjunto QFP de SMT PCBA | 0.38mm ~ 2.54mm (15mil ~ 100mil) |
Método do conjunto de SMT PCBA | SMT, MERGULHO, AI, conjunto do MI |
Certificação do conjunto de SMT PCBA | ISO9001, ISO13485, IATF16949 |
(3) serviço Turnkey da fabricação da eletrônica
serviço do PWB | Projeto de circuito do PWB, disposição do PWB, fabricação do PWB, cópia do PWB |
Componentes do PWB | Componentes que advicing, fonte do PWB dos compoments do PWB |
PCBA | Conjunto do protótipo do PWB do OEM, PWB com componentes, |
Testes | Teste de PCBA AOI, teste do RAIO X do conjunto BGA do PWB, teste da TIC de PCBA, teste de PCBA FCT |
Revestimento constituído | Revestimento de Conforal através do coatingmachine, e forno UV |
Construção da caixa | ENCAIXOTE a construção, conjunto da caixa |
Serviço Turnkey | chicote de fios do fio, chapa metálica, plástico |
tempo 4.Lead
Categoria | O prazo de execução o mais rápido | Prazo de execução normal | Produção em massa | |||
2 camadas | 24 horas | 3-4 dias de trabalho | 8-15 dias de trabalho | |||
4 camadas | 48hours | 3-5 dias de trabalho | 10-15 dias de trabalho | |||
6 camadas | 72hours | 3-6 dias de trabalho | 10-15 dias de trabalho | |||
8 camadas | 96hours | 3-7 dias de trabalho | 14-18 dias de trabalho | |||
10 camadas | 120hours | 3-8 dias de trabalho | 14-18 dias de trabalho | |||
12 camadas | 120hours | 3-9 dias de trabalho | 20-26 dias de trabalho | |||
14 camadas | 144hours | 3-10 dias de trabalho | 20-26 dias de trabalho | |||
16-20 camadas | Depende das exigências específicas | |||||
Acima de 20 camadas | Depende das exigências específicas |
equipamento 5.Manufacturing
6.Certificate
7.Workshop
8.FAQ
Q1: Que arquivos você usa na fabricação do PWB?
A1: Gerber, PWB. Auto CAD
Q2: Como você se certifica da qualidade?
A2: Nosso produto é todos os teste de voo inclusivo testado 100% da ponta de prova (para a amostra), E-teste (maciço) ou AOI.
Q3: Podemos nós visitar sua empresa?
A3: Naturalmente! A boa vinda para visitar nossa empresa, Abis localizou em Shenzhen, província de Guangdong, China.
Q4: Que é sua quantidade de ordem mínima (MOQ)?
A4: Nosso MOQ é 1 PCS, amostra e a produção em massa toda pode apoiar.
Q5: Você manterá nossos informação e segredo dos arquivos?
A5: Certo! É nosso princípio básico para manter segredos de negócio para proteger os direitos e o interesse dos nossos clientes.
Q6. Como trabalhar com você?
A6: - Envie e-mail e envie-nos o arquivo da disposição do PWB, lista de BOM
- Nós forneceremos a confirmação da resposta dentro de 12 horas e de resposta à oferta no prazo de 3-5 dias.
- Esperando sua empresa para confirmar o método do preço, da ordem e do pagamento.
- Nós começaremos a produção.
Q7: O que faz Abis precise para uma ordem personalizada de PCBA?
A7: Quando você coloca uma ordem de PCBA, você precisa de fornecer-nos o arquivo de Gerber ou de PWB e a lista de BOM.
