Especificações
Número do modelo :

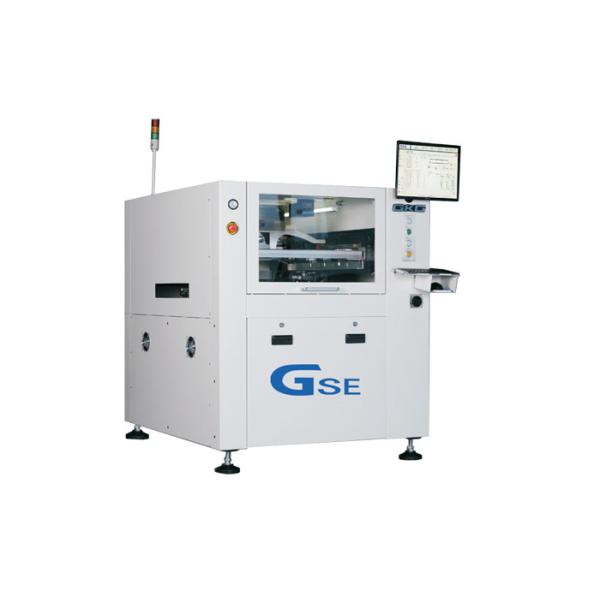

HS-GSE
Local de origem :
China
Quantidade mínima de encomenda :
1 conjunto
Condições de pagamento :
T/T, Western Union, MoneyGram
Capacidade de abastecimento :
100 conjuntos por mês
Tempo de entrega :
15 a 20 dias úteis
Detalhes da embalagem :
embalagem de madeira
Nome do produto :
Impressora automática do estêncil
Garantia :
1 ano
Controle :
Ecrã táctil
Marca do relé :
Schneider
Comutador optoeletrônico :
OMRON
Materiais :
Liga de alumínio
Sinalização :
SMEMA
Sistema de controlo :
PLC
Descrição

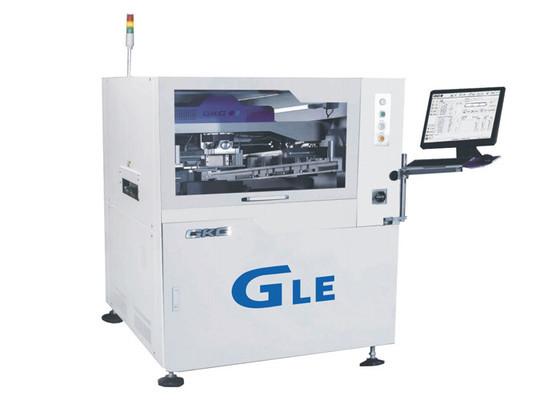

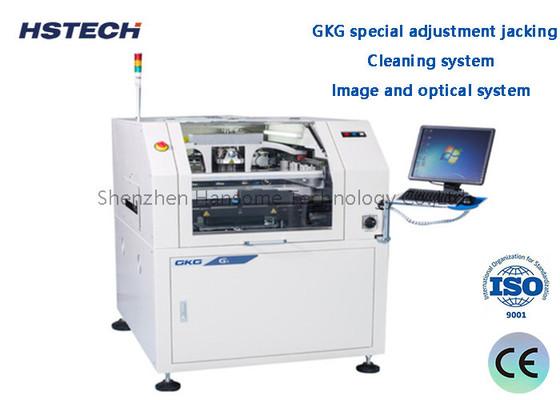

Impressora automática de estêncil 2D de tela sensível ao toque usando operação Windows XP/Win7 para montagem eletrônica

Introdução

A impressora automática de estêncil é um equipamento eficiente usado para aplicar pasta de solda em placas de circuito impresso (PCBs).É um dos principais equipamentos no processo de montagem SMT (Surface Mount Technology). É usado para aplicar com precisão a pasta de soldadura para os pads no PCB para alcançar a soldadura de componentes e PCB no processo de adesivo subsequente.

Introdução às máquinas de impressão automática com estêncil

Estrutura do equipamento: As máquinas automáticas de impressão a estêncil consistem geralmente nos seguintes componentes principais:

Bancada de trabalho:utilizados para suportar e posicionar o PCB.
Dispositivo de fixação de malhas de aço:Usado para fixar a malha de aço.
Cabeça de impressão:Responsável pela aplicação da pasta de solda uniformemente nas almofadas do PCB.
Sistema de visão:utilizados para auxiliar no posicionamento e na calibração da posição de impressão.


Princípio de funcionamento

Preparação: Colocar o PCB na bancada de trabalho e ajustá-lo e posicioná-lo de acordo com o tamanho e as marcas de posicionamento do PCB.
Preparação do estêncil: fique o estêncil ligado à fixação do estêncil e certifique-se de que está alinhado com o PCB.


Posicionamento e calibração: utilizar um sistema de visão para posicionar e calibrar o PCB e o estêncil para garantir a precisão e precisão da impressão.


Aplicação da pasta de solda: iniciar a impressora automática de estêncil, a cabeça de impressão aplica a pasta de solda uniformemente no estêncil,e então raspa a pasta de solda através das aberturas do estêncil para que possa ser aplicado com precisão para as almofadas do PCB.
Descarregar o PCB: Após a impressão estar concluída, retire do banco de trabalho o PCB revestido com pasta de solda.


Funções e características

1.Alta precisão e repetibilidade: a máquina de impressão automática com estêncil tem uma cabeça de impressão de alta precisão e um sistema de visão preciso,que pode alcançar uma aplicação uniforme de pasta de solda nas almofadas e resultados de impressão altamente consistentes.


2Ajuste e adaptabilidade rápidos: As impressoras automáticas de estêncil têm geralmente funções de ajuste rápido e configuração automática, que podem adaptar-se a diferentes tamanhos e tipos de PCB,bem como diferentes requisitos de espessura da pasta de solda.


3.Posicionamento assistido por visão: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.


4.Alta eficiência de produção: em comparação com a impressão semi-automática ou manual, as máquinas automáticas de impressão a estêncil podem alcançar um processo de impressão rápido e contínuo, melhorar a eficiência de produção,e reduzir o tempo de operação manual e os custos de mão-de-obra.

Especificações

Modelo G5
Tamanho do estêncil 370x370mm (dimensões mínimas)
737x737mm (tamanho máximo)
20-40 mm ((espessura)
Tamanho máximo do PCB 400x340 mm
Tamanho mínimo do PCB 50x50 mm
Espessura do PCB 0.4-6mm
Tela de revestimento Máximo 1% da diagonal do PCB
Altura de transporte 900 ± 40 mm
Direcção do transporte R-R-R
Velocidade de transporte Max 1500mm/s, pode ser ajustado
Método de transporte Uma fase
Ajuste de largura automático
Interface de E/S SMEMA
Posicionamento de PCB (método de suporte) Pin magnético/bloco de suporte/mesa de cima para baixo
Sistema de fixação de PCB
Patenteado sobre a fixação superior/laterais
Cabeça de impressão
Duas cabeças de impressão motorizadas independentes
Pressão do esguichador
0.5 ~ 10 kg (Controle do Programa)
Velocidade de impressão
6-200 mm/sec
Modo de Impressão
Uma / Duas vezes
Tipo de espremedor
Lâmina de espremedor de borracha/aço ((Ângulo 45°/55°/60°)
Sistema de limpeza
Absorção reforçada de vácuo, seco, molhado, vácuo três modos
CCD FOV
8x6 mm
Faixa de regulação da máquina
X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visão
Olhar para cima/para baixo Óptica Estrutura/CCD/Geometria Padrão-correspondência

Especificação da máquina completa

Repetir a precisão da posição
± 0,01 mm
Precisão de impressão
± 0,025 mm
Tempo do ciclo
< 8 segundos
Mudança de produto
Antigo:<3 minutos, novo:<5 minutos
Fornecimento de ar
4 a 6 kgf/cm
Fornecimento de energia
AC:220±10%,50/60HZ, 2,5 kW
Método de controlo PC
Sistema de operação
Windows XP/Win7
Dimensões da máquina
1140 ((L) x 1364 ((W) x 1404 (H) mm
Peso da máquina
Aproximadamente: cerca de 1000Kg

Impressora automática de estêncil 2D de tela sensível ao toque usando operação Windows XP/Win7 para montagem eletrônica
