Fabricação de placas de circuito impresso de giro rápido Serviço único

Bem-vindo à XHT Technology Co., Ltd.

Podemos fornecer um serviço completo:

Placas de circuito de PCB+Montagem
E-teste.
Compra de componentes eletrónicos.
Reunião de PCB: disponível em SMT, BGA, DIP.
Teste de função PCBA.
Reunião do recinto.

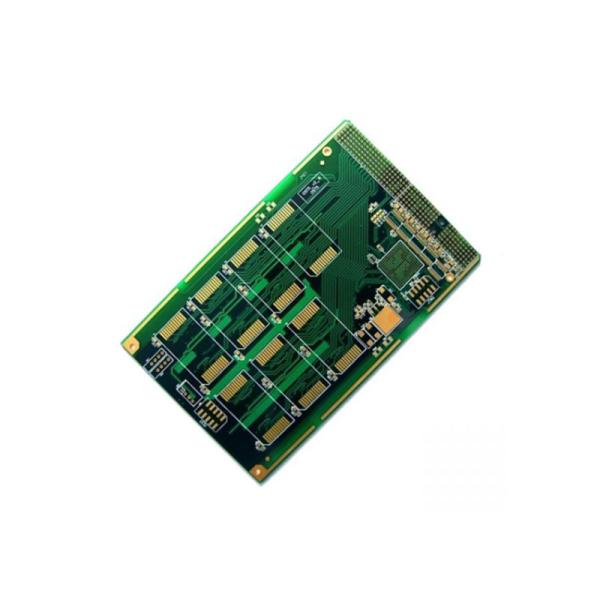

Introdução de PCB HDI

HDI (High Density Interconnect): Tecnologia de interconexão de alta densidade, utilizando principalmente vias micro-cegas/enterradas (vias cegas/enterradas),uma tecnologia que aumenta a densidade de distribuição do circuito da placa de circuito PCBA vantagem é que pode aumentar muito a área utilizável da placa de circuito PCB, tornando o produto tão miniaturizado quanto possível.É impossível usar métodos de perfuração tradicionais para perfurar buracos, e alguns dos furos de via devem ser perfurados com laser para formar buracos cegos, ou cooperar com vias enterradas na camada interna para interconectar.

Em termos gerais, as placas de circuito HDI utilizam o método de acumulação (Build Up), primeiro fazer ou pressionar as camadas internas, a perfuração a laser e a galvanização na camada externa são concluídas,e, em seguida, a camada exterior é coberta com uma camada isolante (prepreg).) e folha de cobre, e depois repetir a fabricação do circuito da camada exterior, ou continuar a perfurar com laser, e empilhar as camadas para fora uma de cada vez.

Geralmente, o diâmetro do buraco de perfuração a laser é projetado para ser de 3 ~ 4 mil (cerca de 0,076 ~ 0,1 mm), e a espessura de isolamento entre cada camada de perfuração a laser é de cerca de 3 mil.Devido ao uso de perfuração a laser muitas vezes, a chave para a qualidade da placa de circuito HDI é o padrão do buraco após a perfuração a laser e se o buraco pode ser preenchido uniformemente após a subsequente galvanização e preenchimento.

Vantagens do PCB HDI
1. Pode reduzir o custo do PCB. Quando a densidade do PCB aumenta para além de oito camadas, ele é fabricado por HDI e seu custo será menor do que o processo tradicional de prensagem complexa.
2Aumentar a densidade do circuito, a interconexão de placas de circuito tradicionais e partes
3Promover a utilização de técnicas de construção avançadas
4Tem melhor desempenho elétrico e precisão do sinal
5Melhor confiabilidade
6, pode melhorar a performance térmica
7. Pode melhorar o RFI/EMI/ESD (RFI/EMI/ESD)
8. Melhorar a eficiência do projecto
As placas HDI são amplamente utilizadas em telemóveis, câmaras digitais, MP3, MP4, computadores portáteis, eletrónica automóvel e outros produtos digitais, entre os quais os telemóveis são os mais utilizados.As placas HDI são tipicamente fabricadas utilizando um método de acumulação. Quanto maior o tempo de fixação, maior o grau técnico da placa. As placas HDI regulares são basicamente descartáveis.Tecnologias avançadas de PCB, tais como furos empilhadosAs placas HDI de ponta são usadas principalmente em telefones celulares 3G, câmeras digitais avançadas, placas portadoras de IC, etc.

Capacidades de PCB e especificação técnica

Equipamento avançado de fabricação e montagem de PCB

A XHT importou máquinas avançadas dos EUA, Japão, Alemanha e Israel para melhorar a nossa capacidade de produção e técnica.enterrado e cego através de uma impedância especial controladaTemos uma divisão de I&D altamente desenvolvida que ajudou a nossa fábrica a produzir com sucesso micro via mecânica, impedância de alta densidade e HDI.

Perguntas frequentes
