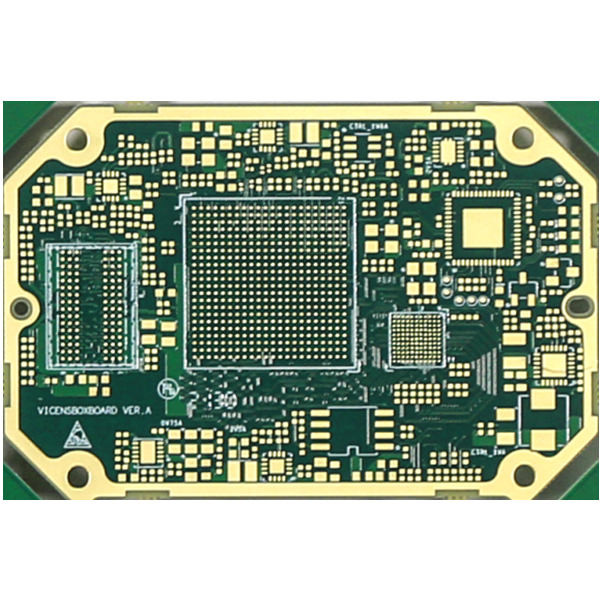

4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre
Especificações
Number modelo :
placa de circuito 4L impresso
Lugar de origem :
CHINA
MOQ :
1pcs
Termos do pagamento :
T/T
Prazo de entrega :
O 24H o mais rápido para a placa 2L e 4L
Detalhes de empacotamento :
Pacote do vácuo
Nome do produto :
Placa de circuito impresso multicamada (4L)
Matéria prima :
FR4, TG150, halogênio livre
Superfície :
Ouro de imersão 4u"
Espessura finalizada :
2.0mm
Cobre :
4/4/4/4 oz terminado
Máscara da solda :
Verde, lado superior e lado inferior
Legenda :
Branco para o lado superior e inferior
Pedido especial :
Borda de chapeamento, material livre de halogênio
Descrição

4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre



Dos componentes Multilayer da placa de circuito do PWB da placa de circuito impresso Multilayer borda do chapeamento da placa de circuito única



Placa de circuito impresso Multilayer (4L)



Tipo da placa: Placa de circuito impresso Multilayer (4L)

O tratamento de superfície terminou: ouro 4u do immersionn”

Espessura terminada do PWB (milímetro): 2.0mm

Exigências materiais específicas: UL94V0, FR4, TG150, halogênio livre

Peso de cobre terminado da camada exterior: 4oz



O cobre terminado pesa da camada interna: 4oz

Através do furo que chapeia a espessura: 25um



Controle da impedância: sim, com controle da impedância

O tamanho o menor do furo é 0.2mm

furo do Imprensa-ajuste: não, sem furo do imprensa-ajuste

Máscara da solda do lado superior: Verde

Máscara da solda do lado inferior: Verde

Silkscreen do lado superior: Branco

Silkscreen do lado inferior: Branco

Esboço/perfil do circuito: Roteamento

Perfil do painel: Roteamento

pedido do E-teste: todos PCBs e-sejam testados



Camada do PWB Placa de circuito impresso Multilayer (4L)
Superfície do PWB Ouro 4u de Immersionn”
Material do PWB FR4, TG150, halogênio livre
Espessura do PWB 2.0mm finished+/-10%
Tamanho mínimo do furo 0.2mm
Máscara da solda do PWB Lado verde, superior e lado inferior
Silkscreen do PWB Lado branco, superior e lado inferior
O PWB terminou o cobre 4oz para a camada interna e a camada exterior
Pedido especial Borda do chapeamento, material livre do halogênio, cobre do furo 25um
Classe do IPC

2



4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre4oz terminou o halogênio do ouro 94V0 4u da imersão da placa de circuito impresso Multilayer livre





FAQ:

1. Que serviço pode você proporcionar?

Placa de circuito impresso, conjunto de circuito impresso, ordem rápida do protótipo



2. Como é rapidamente seu prazo de execução?

Placa o mais rapidamente placa WDs, 2L e 4L o 24H rígida de 3 de HDI o mais rápido





3. Como obter a cotação rápida?

Forneça por favor o arquivo do gerber e os detalhes da placa (que inclui a camada, a espessura da placa, a espessura de cobre, o tratamento de superfície, a máscara da solda e a cor do silkscreen, pedido especial se, quantidade da procura, etc.)

Amostra:

Camada do PWB 4L
Superfície do PWB ENIG
Material do PWB FR4, TG135
espessura de cobre terminada 2/2/2/2oz
cor da máscara da solda Lado dobro, vermelho
Silkscreen Lado dobro, preto
Quantidade 1000pcs, 2 semanas



os termos do pagamento 4.What fazem-no têm?

T/T
