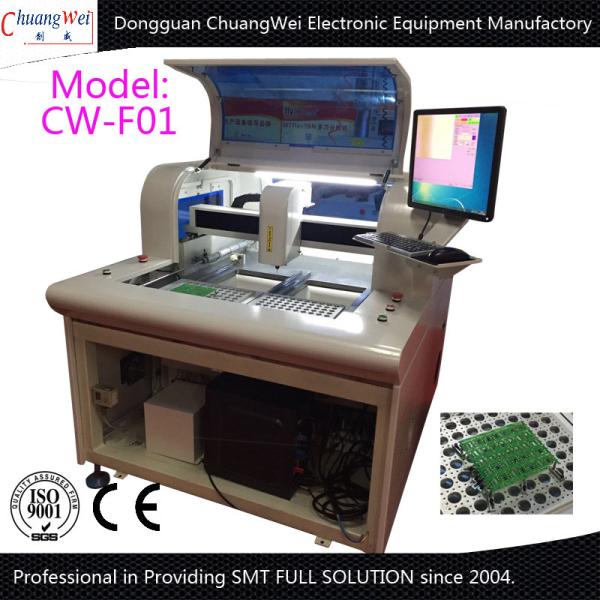

Máquina do router do PWB do sistema Depanelizer de Windows 7, separador do PWB

1. Carga manual/descarregamento do processamento

2. 2-maneira que desliza o cambista de trabalho para limitar o tempo inativo e simultaneamente que carrega e que descarrega aos alcances o valor máximo da saída.

3. Painel de toque amigável com a câmera do CCD 10X para minimizar a época da programação

4. Auto verificação do ponto da marca de fé e corte da auto compensação da rota para assegurar a precisão de corte

5. Verificação mordida do auto router para impedir o corte incompleto mordido da ruptura.

Especificação

• Ajustando o dispositivo elétrico: 2 estações
• Área de funcionamento: X: 320mm, Y: 320mm, Z: 60mm
• Área de corte: Máximo: X: 320mm, Y: minuto de 320mm: X: 100mm, Y: 100mm Z: 15mm
• Altura componente do PWB: Lado superior: lado inferior de 15mm: 45mm (com gabarito específico)
• Espessura do PWB: 0,5 a 3,0 milímetros
• Diâmetro do bocado do router: 0,8 ~ 2,0 milímetros (opção: Sobre 2.0mm)
• Precisão do corte: ± 0,10 milímetros
• Posicionando a precisão: ± 0.01mm
• Posicionando a repetibilidade: ± 0.02mm
• Número de linha central no uso: Linha central 7 (X, YL, ano, Z, levam, P/P, transporte).
• Conduzindo a velocidade (máxima): X, YL, ANO: 1000mm/sec, Z: 750mm/sec
• Cortando a velocidade (máxima): X, Y, Z: 100mm/sec (é de acordo com a especificação do bocado para o melhor ajuste da velocidade)
• Motor do eixo: Motor variável de alta velocidade 150W da frequência (Max.50, 000rpm)
• Mudança mordida: Manual
• Cortando a capacidade: Linear, circular, U-curva, arco, L-curva
• Motor da linha central: 7 machados (servos motores da C.A. 150W)
• Mordeu a contagem de deslocamento: Máximo 2
• Planeamento da rota: Entrada ou manual coordenado direto que guiam com a câmera do CCD do × 10
• Sensor da área de segurança: n/a
• Mordeu a detecção da ruptura: Padrão
• Armazenamento do programa: HDD
• Backup do programa: USB
• Sistema operacional: Windows 7
• Relação homem-máquina: Monitor + teclado + rato industriais do écran sensível
• Ajuste do transporte: Ajuste manual máximo: Y: minuto de 350mm: Y: 100mm
• Capacidade de carga do transporte: Máximo: 2 quilogramas
• Carregamento do PWB/que descarrega: Automático
• Fonte de alimentação: 3 fase AC220V±3% 50Hz/60Hz, 3,5 quilowatts
• Ar: 0.5Mpa
• Dimensões: (W) 2002mm x (D) 1279mm x (H) torre do sinal de 1716mm + de 578mm
• Peso: aproximadamente 500 quilogramas

Detalhes da máquina:
