Especificações
Number modelo :
Conjunto 012 do PWB
Lugar de origem :
China
MOQ :
PC 3
Termos do pagamento :
T/T, Western Union, L/C, MoneyGram
Capacidade da fonte :
10.000.000 pontos /Day
Prazo de entrega :
1-7days
Detalhes de empacotamento :
ESD que empacota com caixa da caixa
Nome do produto :
ENIG quemergulha o PWB de 1oz HDI
Material :
HF FR4/PTEE
Espessura de cobre :
1oz
Linha largura mínima/afastamento :
0.1*0.1mm
Tamanho mínimo do furo :
0.2mm
Área do uso :
Eletrônica do OEM, conjunto da placa de circuito na seguro-proteção
Espessura da placa :
2.0mm
Máscara da solda :
Verde. Preto. Vermelho. Amarelo. Branco. Etc. azul; costume
Tipo :
vias enterrados e com os vias
Revestimento de superfície :
ENIG
Descrição

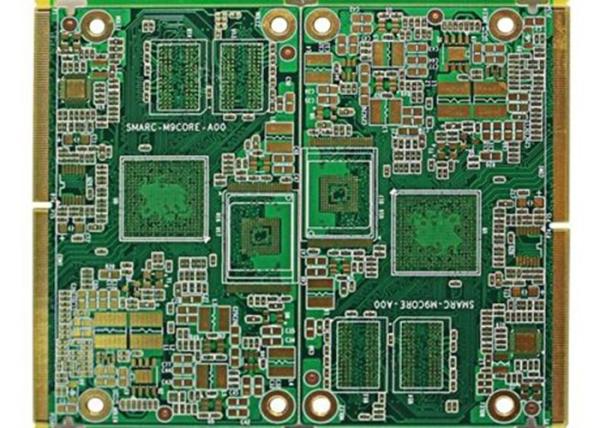

6layers 1oz HDI Multi-camadas da placa do PWB de ENIG 2.0mm para a Seguro-proteção

Introdução da placa do PWB de HDI

As placas de circuito de HDI (interconexão do alto densidade) incluem geralmente vias cegos do laser e vias cegos mecânicos; o general com os vias enterrados, vias cegos, vias empilhados, vias desconcertados, cortinas transversais enterrou, com os vias, cegos através do chapeamento de enchimento, diferenças pequenas da linha tênue, a tecnologia de realizar a condução entre o interno e camadas exteriores por processos tais como micro-furos no disco, geralmente o diâmetro das cortinas enterradas não é mais de 6 mil. A interconexão do alto densidade, shorted como (HDI) o PWB, é um tipo de (tecnologia) para a produção de placas de circuito impresso.

CAPACIDADES DO PWB

CAPACIDADES DA FÁBRICA
Não. Artigos 2019 2020
1 Capacidades de HDI HDI ELIC (4+2+4) HDI ELIC (5+2+5)
2 Contagem máxima da camada 32L 36L
3 Espessura da placa Retire o núcleo da espessura 0.05mm-1.5mm, espessura 0.3-3.5mm da placa de Fineshed Retire o núcleo da espessura 0.05mm-1.5mm, espessura 0.3-3.5mm da placa de Fineshed
4 Tamanho de Min.Hole Laser 0.075mm Laser 0.05mm
Mechnical 0.15mm Mechnical 0.15mm
5 Min Line Width /Space 0.035mm/0.035mm 0.030mm/0.030mm
6 Espessura de cobre 1/3oz-4oz 1/3oz-6oz
7 Tamanho de Max Panel do tamanho 700x610mm 700x610mm
8 Precisão do registro +/-0.05mm +/-0.05mm
9 Distribuindo a precisão +/-0.075mm +/-0.05mm
10 ALMOFADA de Min.BGA 0.15mm 0.125mm
11 Max Aspect Ratio 10:1 10:1
12 Curva e torção 0,50% 0,50%
13 Tolerância do controle da impedância +/--8% +/--5%
14 Saída diária 3,000m2 (capacidade máxima de equipamento) 4,000m2 (capacidade máxima de equipamento)
15 Revestimento de superfície OURO GROSSO DE ENEPING /ENIG /HASL /FINGER GOLD/IMMERSION TIN/SELECTIVE
16 Matéria prima FR-4/Normal Tg/High Tg/Low Dk/HF FR4/PTEE/PI

Os tipos de PWB de HDI


vias 1.through da superfície a surgir,
2.with enterrou vias e com os vias,
3.two ou mais camada de HDI com vias diretos,
carcaça 4.passive sem a conexão elétrica,
construção 5.coreless usando pares da camada
construções 6.alternate de construções coreless usando pares da camada.

As placas de circuito de HDI (interconexão do alto densidade) incluem geralmente vias cegos do laser e vias cegos mecânicos; o general com os vias enterrados, vias cegos, vias empilhados, vias desconcertados, cortinas transversais enterrou, com os vias, cegos através do chapeamento de enchimento, diferenças pequenas da linha tênue, a tecnologia de realizar a condução entre o interno e camadas exteriores por processos tais como micro-furos no disco, geralmente o diâmetro das cortinas enterradas não é mais de 6 mil.

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Fluxo de trabalho para HDI

Corte da placa - filme molhado interno - DES - AOI - Brown Oxido - camada exterior extraia a laminação da camada - RAIO X & Rounting - cobre para se reduzir & óxido marrom - perfuração do laser - perfuração - Desmear PTH - chapeamento do painel - filme seco da camada exterior - gravando - testes da impedância de AOI- - furo de S/M Pluged - máscara da solda - Mark componente - V-corte de teste da impedância - ouro da imersão - - roteamento - teste elétrico - FQC - FQA - pacote - expedição

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Produtos similares

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Campo da aplicação da placa do PWB de HDI

Nosso PWB é amplamente utilizado no equipamento de comunicação, no controle industrial, nos produtos eletrónicos de consumo, na iluminação médica de equipamento, aeroespacial, luminescente do diodo, na eletrônica automotivo etc.

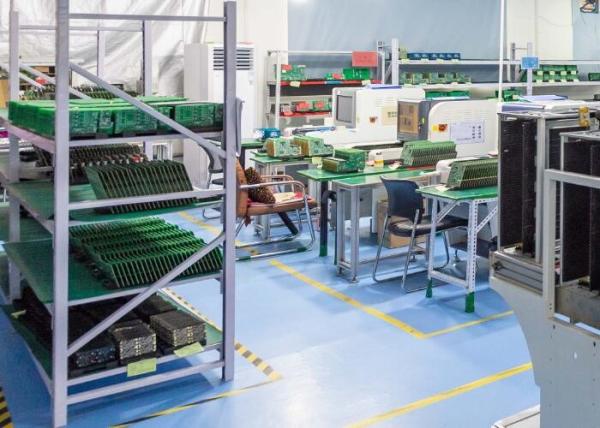

Oficina

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Empacotamento comum

1.PCB: Empacotamento de vácuo com caixa da caixa
2.PCBA: ESD que empacota com caixa da caixa

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

Placa 1oz de Enig 2.0mm 6layers Hdi para soluções de uma comunicação

FAQ

Q1: Que tipo do formato de arquivo do PWB pode você aceitar para a produção?
Gerber, PROTEL 99SE, PROTEL DXP, CAM350, ODB+ (.TGZ)

Q2: É meu PWB arquiva seguro quando eu lheos submeto fabricando?

Nós respeitamos os direitos reservados do cliente e nunca fabricaremos o PWB para alguma outra pessoa com seus arquivos a menos que nós recebermos a autorização escrita de você, nem nós compartilharemos destes arquivos com todos os outros ?ns partidos.

Q3: Que pagamentos você aceita?
- Transferência do telex (T/T), Western Union, letra de crédito (L/C)
- Paypal, AliPay, cartão de crédito

Q4: Como obter o PWB?
: Para pacotes pequenos, nós enviar-lhe-emos as placas por DHL, UPS, Fedex, EMS. Porta ao serviço da porta! Você obterá seu PCBs em sua casa.
B: Para bens pesados mais do que 300kg, nós podemos enviar suas placas pelo navio ou pelo ar para salvar o custo do frete. Naturalmente, se você tem seu próprio remetente, nós podemos contactá-los para tratar sua expedição.

Q5: Que é sua quantidade de ordem mínima?
Nosso MOQ é 1 PCS.

Q6: Podemos nós visitar sua empresa?

Nenhum problema. Você é bem-vindo visitar-nos no Pequim. Ou a fábrica de ramo está em Tianjin.

Q7: Como pode você assegurar a qualidade do PWB?
Nosso PCBs é teste de 100% que incluem o teste de voo da ponta de prova, E-teste e AOI.

Informações da empresa

Nós temos a experiência profuso em fabricar o PWB, possuímos equipe da tecnologia técnica experiente de R & de D, as vendas novas e profissionais e a equipe da equipe do serviço ao cliente, a experiente e a profissional da obtenção da equipe e do conjunto dos testes, que se certificam da qualidade de produtos da taxa da passagem, taxa da entrega do tempo ligado de ordens do cliente.

Nossos serviços incluem: fabricação do projeto da placa de circuito e do PWB da disposição, das camadas 2-46, produção profissional de FPC, componentes eletrônicos que compram, processamento profissional de SMT, solda e conjunto, especialmente amostra e pedidos em grandes quantidades pequenos. nós temos as vantagens de umas citações rápidas, produção rápida, entrega rápida.
