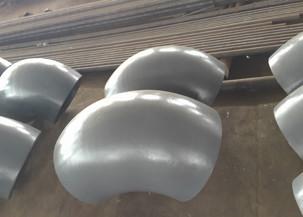

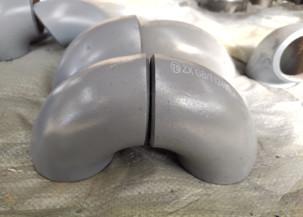

Conexão longa de Pipefittings da tubulação do raio do cotovelo da soldadura de extremidade da emenda de A335 P12 90

O cotovelo da liga é um termo geral para uma variedade de cotovelos. É usado para conectar duas tubulações com o mesmo diâmetro nominal para fazer a curvatura de tubulação outros em 90° ou ângulos. É feito de vários materiais e os cotovelos da liga têm uma vasta gama de usos.

Os cotovelos de bronze ordinários da liga são mais comuns em umas tubulações de água da torneira gerais, mas com a melhoria de condições de vida, muitas tubulações de água da torneira são comutadas aos cotovelos de aço inoxidável.

Formação quente

O cotovelo quente do impulso que forma o processo é usar um empurrador do cotovelo, um molde do núcleo e um dispositivo de aquecimento especiais, de modo que a placa sleeved no molde se mova para a frente sob o impulso do empurrador, e seja aquecida, expandida e dobrada durante o movimento. o processo de. A característica da deformação do cotovelo quente do impulso é determinar o diâmetro da placa do tubo de acordo com a lei do volume constante antes e depois da deformação plástica do material do metal. O diâmetro da placa do tubo usado é menor do que o diâmetro do cotovelo, e o processo da deformação da placa é controlado pelo mandrel, de modo que o arco interno seja comprimido o fluxo do metal seja compensado a outras peças que são diluído devido à expansão do diâmetro, para obter um cotovelo com espessura de parede uniforme.
O cotovelo quente do impulso que forma o processo tem as características da aparência bonita, da espessura de parede uniforme e da operação contínua, e é apropriado para a produção em massa. Consequentemente, transformou-se o método de formação principal para cotovelos do aço do aço carbono e de liga, e é aplicado igualmente a determinadas especificações de cotovelos de aço inoxidável. Está formando.
Os métodos de aquecimento do processo de formação para incluir a meio-frequência ou o aquecimento de indução de alta frequência (o anel de aquecimento pode ser multi-volta ou único-volta), o aquecimento da chama e o aquecimento da fornalha reverberatory. O método de aquecimento usado depende das exigências do produto formado e da situação energética.

Carimbo
Carimbar o cotovelo é o processo de formação o mais adiantado usado na produção em massa de cotovelos sem emenda. Foi substituído empurrar quente ou por outros processos de formação a produção de cotovelos de uso geral. Contudo, em algumas especificações dos cotovelos, devido à quantidade da produção menos, a espessura de parede é demasiado grossa ou demasiado fina.
O produto é usado ainda quando há umas exigências especiais. O carimbo e a formação do cotovelo adotam uma placa do tubo com o mesmo diâmetro exterior que aquela do cotovelo, e são pressionados diretamente em um molde por uma imprensa.
Antes de perfurar, a placa do tubo é colocada no molde mais baixo, o núcleo interno e o molde da extremidade são carregados na placa do tubo, o molde superior move-se para baixo para começar pressionar, e o cotovelo é formado pela limitação do molde exterior e pelo apoio do molde interno.
Comparado com o processo quente do impulso, a qualidade da aparência do carimbo que forma não é tão boa quanto anterior; o arco exterior do cotovelo de carimbo está em um estado esticado durante a formação, e não há nenhum metal adicional em outras peças a compensar, assim que a espessura de parede no arco exterior é reduzida por aproximadamente 10%. Contudo, devido a sua conformidade para a produção da único-parte e o baixo custo, o processo de carimbo do cotovelo é usado na maior parte na fabricação de grupos pequenos e de cotovelos grosso-murados.
Há dois tipos de carimbar cotovelos: carimbo frio e carimbo quente. O carimbo frio ou o carimbo quente são selecionados geralmente de acordo com propriedades de material e capacidades do equipamento.
O processo de formação de cotovelo frio da extrusão é usar um cotovelo especial que forma a máquina para pôr a placa do tubo no molde exterior. Após os moldes superiores e mais baixos seja fechado, sob o impulso do pushrod, a placa do tubo é reservado ao longo dos moldes internos e exteriores. O movimento da diferença termina o processo de formação.
O cotovelo fabricado pelo processo frio da extrusão de moldes internos e exteriores tem a aparência bonita, a espessura de parede uniforme e o desvio pequeno do tamanho. Consequentemente, este processo é usado frequentemente para a formação de cotovelos de aço inoxidável, cotovelos de aço inoxidável especialmente fino-murados. As exigências da precisão dos moldes internos e exteriores usados neste processo são altas; as exigências para o desvio da espessura de parede da placa do tubo são igualmente restritas.
