Zexu fornece colunas da tubulação 900*25 de aço para colunas da tubulação de aço do apoio da ponte para a venda

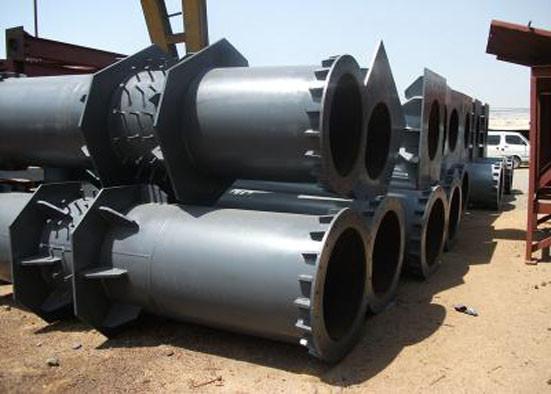

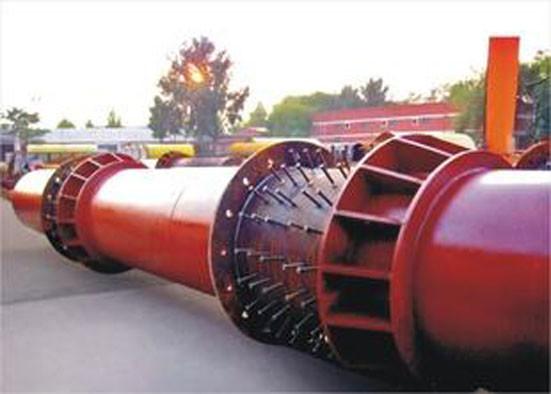

As colunas da tubulação de aço, as pilhas da tubulação de aço e as pilhas pre-encaixadas produzidas por nossa empresa são entregadas a tempo e têm o bom desempenho do carga-rolamento. Podem eficazmente reduzir o volume da coluna concreta no lugar onde a força é maior, e jogam o papel da transmissão do carga-rolamento e da força. A coluna da tubulação de aço é composta principalmente da tubulação de aço, da flange inferior, da flange superior, da placa do reforçador, e dos parafusos prisioneiros. A solda deve ser penetrada. Os materiais são na maior parte Q235B e Q345B.
Desenvolvimento e dimensões técnicos fundamentais de colunas da tubulação de aço
As exigências estruturais para reforçadores da coluna da tubulação de aço incluem principalmente o tamanho calculado, cálculo da carga, altura de aço lisa, espessura do reforçador, tipo do reforçador, reforçadores devem ser arranjadas em pares em ambos os lados da Web, reforçadores podem ser aço ou o aço da seção, horizontal o afastamento pequeno dos reforçadores, reforçadores deve ter a suficiente rigidez, etc.
1. Calcule o tamanho
A altura dos reforços é tomada 1/15-1/12 do período, aquele é 67-83mm, a placa de aço é 80×6mm, e o aço é q235. O reforçador e a prancha para adotar soldas de faixa único-tomadas partido, o tamanho do ângulo da solda são 6mm, e o comprimento de solda é 50mm após cada um comprimento de 150mm.
Esta estrutura da conexão satisfaz a circunstância que a prancha e o reforçador estão calculados no conjunto. O seção transversal calculado do reforçador é o seção transversal t-dado forma mostrado na figura, a largura calculada da pavimentação é 30t=240mm, e o período é 1m.
2. Cálculo da carga
A carga de projeto distribuída em um seção transversal T-dado forma apoiou simplesmente o reforçador deve ser uma carga dentro da escala de 1000mm, e o auto-peso do reforçador é 0.08×0.006×78.5=0.038kn/m, que é considerado como uma carga uniforme.
Valor padrão da carga uniforme: qk=4.655x1+0.038=4.693KN/m
Valor do projeto da carga uniforme: qk=6.386*1+1.2*0.038=6.432KN/m
3. o fy é o ponto de rendimento do aço, e a altura do aço liso do reforçador é relacionada somente ao material. A
4. A espessura do reforçador é de acordo com as exigências da especificação da construção de aço para o membro de dobra. ts>=bs/15 BS está a uma largura da extensão do reforçador. A
5. os reforçadores podem ser divididos em dois tipos de acordo com suas funções: um é dividir a Web em diversas seções para melhorar a estabilidade local da Web, chamou reforçadores do intervalo; o outro é além do que as funções acima, lá é igualmente o papel da carga concentrada fixa de transferência ou suportando a força de reação, chamou suportar o reforçador. A

6. Os reforçadores devem ser arranjados em pares em ambos os lados da Web, e a configuração único-tomada partido é permitida igualmente, mas os reforçadores que apoiam os reforçadores e os feixes resistentes do guindaste não devem ser arranjados em um lado.
7. O reforçador pode ser placa de aço ou aço da seção. A
8. O afastamento pequeno de reforçadores transversais é 0.5h0, e o afastamento é 2 h0 (para feixes sem esforço compressivo local, 2.5h0 pode ser usado quando h0/tw≤100). A
9. O reforçador deve ter bastante rigidez para fazer-lhe o apoio imóvel da Web.
