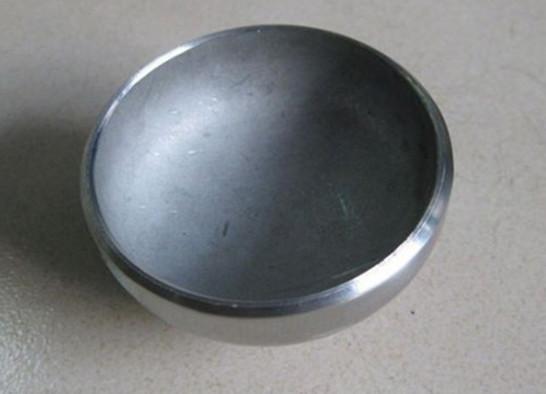

Tampão de aço inoxidável do encaixe de tubulação 304/304L/316/316L

O tampão do tubo, igualmente conhecido como a cabeça, tomada, cabeça da tampa, tampa da tubulação, anteparo, é soldado na extremidade de tubulação ou instalado na linha externo da extremidade de tubulação para cobrir os encaixes de tubulação. Usado para fechar o encanamento, a função é a mesma que a tomada da tubulação.

É similar no formulário à placa cega, salvo que a placa cega é um bloco destacável, e o tampão soldado da tubulação não pode ser removido. O tampão inclui o projeto do tampão convexo, escudo cônico, reduzindo a seção, tampa lisa e encolhendo a boca.

Os tampões convexos incluem: tampões hemispherical, tampões elípticos, tampões do disco e tampões esféricos. Do ponto de vista da força, o tampão hemispherical não é gradualmente bom no tampão convexo, mas é gradualmente mais fácil fabricar em termos da dificuldade de fabricação.

Avoid que emenda no r do tampão do prato, que reduzirá o esforço diluir e alto.

Ao emendar, as exigências de solda do sentido da emenda são permitidas somente ser radiais e circunferenciais. Os grandes tampões podem remover esta exigência no futuro. A distância da emenda deve ser exigida, que é maior do que 3δ e não menos de 100mm (a zona calor-afetada de solda é uma zona do alto-esforço, e a composição quimica nesta zona será queimada. Consequentemente, é necessário evitar a zona do alto-esforço, que é relacionada à espessura. De acordo com a experiência prática, o comprimento da deterioração do esforço é maior do que 3δ e não menos de 100mm). Contudo, é difícil para o equipamento de refrigeração cumprir esta exigência e tem sua particularidade.

Após a emenda, a cabeça e a solda emendada emendadas devem ser raio de 100% ou testado ultrassônico, e o nível da qualificação seguirá o escudo do equipamento. O nível da inspeção e a relação da emenda formada final da solda são o mesmo que o escudo do equipamento, que é altamente desperdiçador. Exemplo: Se o escudo do equipamento é 20% testado, III estão qualificados. A solda de emenda do anteparo e a solda final são igualmente III qualificado, e o coeficiente comum de solda é 0,85;

Se o alojamento do equipamento é 100% testado, II estão qualificados. A solda de emenda do anteparo e a solda final são igualmente II qualificado, e o coeficiente comum de solda é 1

Consequentemente, embora a emenda do anteparo seja 100% testado, o nível da qualificação é diferente, e segue o escudo do equipamento.

Mas atenção do pagamento ao processo de manufatura do ofício:

A maneira correta é: anulando (risco) - placas pequenas são montados em grandes placas - formando - testes não-destrutivos

Se é errado testar antes do molde, a qualidade do produto após moldar não pode ser garantida. Aquele é dizer, testes não-destrutivos refere os testes não-destrutivos finais.
