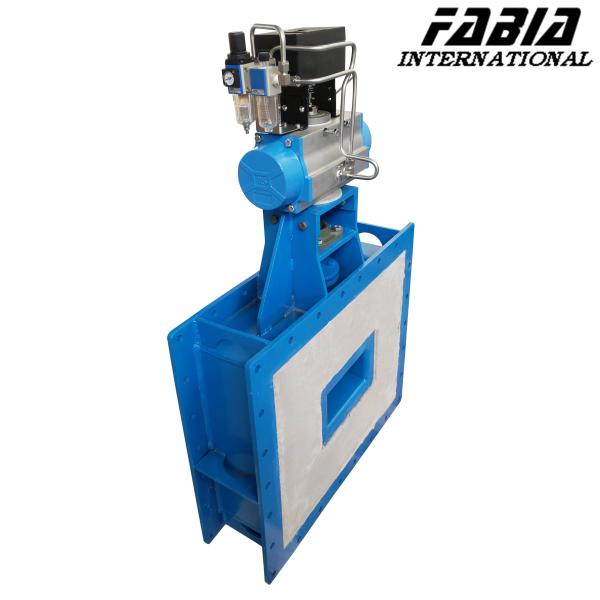

Válvula de borboleta de gás de combustão de alta pressão e alta temperatura Válvula de ar pneumática de aço carbono

1Descrição:

Princípio de funcionamento da válvula borboleta de alta temperatura:
O corpo da válvula borboleta de gás de combustão de alta temperatura é soldado por placa de aço e flange de forja.

A haste é uma estrutura de forja integral, apoiada por um assento de rolamento externo e accionada por uma ligação de dois pinos para girar o disco.

Os dois bancos semi-redondos são escalonados na frente e na traseira e são distribuídos simetricamente e combinados com o disco da válvula.

A estrutura simétrica e aerodinâmica do disco da válvula faz com que a válvula tenha um bom desempenho de fluxo.

O sistema de vedação de embalagem da haste da válvula de alta fiabilidade é composto por três vedações de embalagem, selante adicional e vedações auxiliares secundárias de purga.

Tecnologia de processo:

A válvula borboleta de gás de combustão de alta temperatura é utilizada para o sistema de recuperação de gás de combustão da unidade de craqueamento catalítico, a temperatura normal de funcionamento do dispositivo é de 680 °C,a temperatura de utilização contínua elevada é 720 °C, a temperatura elevada é de 800 °C, e o meio de gás de combustão reciclado contendo partículas de catalisador é transportado.

A fim de evitar a falha da espessura da parede do corpo da válvula devido à erosão e ao afinamento, a grande área de liga dura no corpo da válvula é propensa a deformações e rachaduras,e a soldagem da superfície é difícilComo a temperatura do sistema é elevada, as propriedades mecânicas dos materiais metálicos diminuem acentuadamente a altas temperaturas e a válvula deve ser selecionada para resistência a altas temperaturas.

2Especificações:

3Características:

• A nova estrutura de placa de linha média e placa de estrutura curta é soldada, que é compacta, leve e fácil de instalar e manter.A sua estrutura é simples., sem hastes de ligação, parafusos e outras partes móveis internas, melhorar a fiabilidade e a vida útil.
• Performance de vedação: os modelos de vedação dura e macia fornecem uma vedação de duas vias confiável. O círculo externo da placa borboleta da válvula borboleta de vedação dura adota uma forma esférica,que melhora ainda mais o desempenho de vedação e pode manter vazamento zero na abertura e fechamento de alta pressão de mais de 50Mil vezes.
• Características de operação e fluxo. Fácil de operar, giro de 90 ° pode ser rapidamente aberto ou fechado. As características de fluxo tendem a ser retas e o desempenho de ajuste é bom.A placa borboleta pode ser pulverizada com revestimento de acordo com as necessidades do utilizador, como o nylon ou o politetrafluoroetileno, para se adaptarem às diferentes necessidades de trabalho.
• Instalação e adequação. válvula de borboleta de controle proporcional de gases de combustão é fácil de desmontar e manter. Pode ser instalado em várias estações, não afetado pelo fluxo de mídia,pode ser instalado em qualquer posição.
• Estas características tornam o controlo pneumático proporcional da válvula borboleta de gases de combustão de alta temperatura adequado para uma variedade de campos industriais,A utilização de sistemas de controlo de velocidade é essencial para a manutenção de sistemas de controlo de velocidade, especialmente na necessidade de controlo preciso e de resposta a ambientes de trabalho adversos (como a alta temperatura)., meios corrosivos).
• O controle pneumático proporcional da válvula borboleta de gás de combustão de alta temperatura é amplamente utilizado em muitas indústrias, incluindo principalmente:
• Metalurgia: Usado em gasodutos de alta temperatura, como um dispositivo de ajuste ou corte de fluxo de meio de gás de alta temperatura.
• Materiais de construção: no tratamento dos gases de combustão dos fornos industriais, caldeiras e outros equipamentos, efetuar eficazmente o transporte e a ventilação do gás.
• Química: utilizada como válvula de controlo, pode ser utilizada com vários atuadores para formar equipamentos de desempenho diferentes.
• Estação de energia: Utilizada como dispositivo de regulação ou de corte em gasodutos de alta temperatura.
• Vidro: Usado para regular ou cortar o fluxo de meios de gás de alta temperatura.
• Linha auxiliar de ácido sulfúrico de alta temperatura: e fundição, sistema petroquímico no altoforno de distribuição de ar, conduto da caldeira como válvula de controlo.
• Indústrias petroquímicas, de cimento e outras: controlo do fluxo de gases de alta temperatura e pressão.
• Essas válvulas são projetadas para suportar altas temperaturas, são fáceis de operar, confiáveis de usar e podem atender às necessidades de controle de programa e controle remoto.
