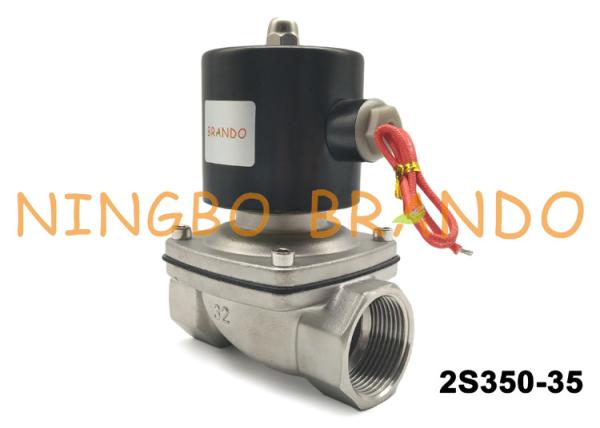

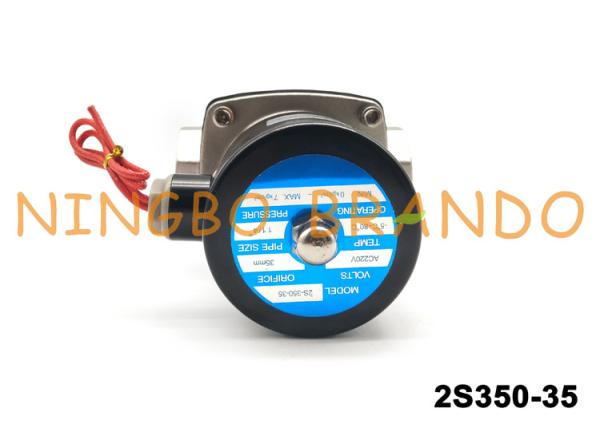

G1 1/4" maneira da posição 2 da válvula de solenoide 2 operada com NC de aço inoxidável 2S350-35 pneumático

Esta válvula é uma válvula em dois sentidos, normalmente fechada, do direto-elevador e não exige uma pressão diferencial mínima operar-se. Segundo as indicações dos diagramas abaixo, quando a bobina são desenergizados, o atuador e o diafragma flexível senta-se no orifício principal da válvula. O meio de trabalho corre através de um minúsculo “sangra o orifício” e pressuriza a cavidade acima do diafragma - esta pressão de sistema, junto com a força da mola, selos a válvula. Quando a válvula é energizada, o diafragma está puxado longe do orifício principal, permitindo que o líquido corra através da válvula. Desde o orifício de sangramento é dimensionalmente menor do que o orifício principal, a lata da pressão de sistema não reconstruída na parte superior do diafragma contanto que o orifício principal permanecer aberto.

2S350-35:
2S: 2 válvula de solenoide da maneira da posição 2 com corpo de aço inoxidável
350: O tamanho do orifício é 35mm
35: O tamanho portuário é G1 1/4"

Dados técnicos:

Desenho da dimensão total:

Diagrama da desconstrução de 2S350-35:

Mais detalhes sobre a válvula de solenoide 2s350-35 em Youtube:

Como faz válvula de solenoide 2S350-35 trabalho?

É 2/2 de solenoide normalmente fechado Valve.When que da movimentação direta da maneira o solenoide é energizado, o orifício piloto é aberto, que causa a pressão acima da membrana deixar cair. Devido à diferença da pressão em ambos os lados da membrana, a membrana será levantada e o meio pode fluir do porto de entrada ao porto de tomada.

Tipos da válvula de solenoide

As válvulas de solenoide podem ser categorizadas em grupos diferentes de operação.

Válvula a ação direta:

Em uma válvula de solenoide a ação direta normalmente fechada, o trajeto ao porto de tomada está obstruído quando nenhuma corrente está aplicada à bobina enquanto a mola de fechamento pressiona o atuador no assento de válvula. Direto atual a bobina gera uma força começando, que puxe o atuador e o selo contra a força da mola, e tira o meio para cima. Como tal, o canal é aberto para que o meio corra através da válvula a ação direta.

Benefícios de válvulas de solenoide a ação direta
Apropriado para circuitos da pressão negativa.
Projetou lidar com os restos da partícula.
Disponível em tamanhos compactos muito eficazes na redução de custos.
versões normalmente abertas ou normalmente fechadas de 2/2 e 3/2 de maneira.
Versões diminutas disponíveis para altas pressões mesmas.

Válvula operada piloto:

Um atuador separado na pressão tranquila das liberações na linha se cruza um ponto inicial. Isto libera a pressão na parte de trás do selo, fazendo com que a válvula abra. As partes essenciais de um PORV são uma válvula piloto (ou piloto do controle), uma válvula principal, um tubo piloto, a abóbada, um disco ou um pistão, e um assento.

Benefícios das válvulas de solenoide piloto
Excelente para o fluxo muito grande.
Operação de válvula das assistências da pressão.
Precisa o diferencial de pressão mínimo.
Mais econômico para valores mais altos do fluxo
Mais baixo nível da corrente elétrica.

Instruções pedindo da válvula de solenoide:
1.Please referem o manual da instrução do produto antes da instalação.
o tamanho do porto da linha 2.2W040-10 é G1/4”. Que tamanho você quer
3.Should conhecem o sentido de fluxo. A válvula de solenoide é unidirecional. Instale na direção da seta, POR FAVOR.
a válvula de solenoide 4.The deve ser instalada horizontalmente.
5.Clean acima do encanamento ou para instalar um filtro. Mantenha a tubulação limpa pode estender a vida útil eficazmente.
6.Used dentro da escala da tensão. Tensão padrão: AC220V (50/60Hz). Tolerância da tensão AC: ±10%
uso 7.Please dentro da temperatura e da escala de trabalho-pressue.
