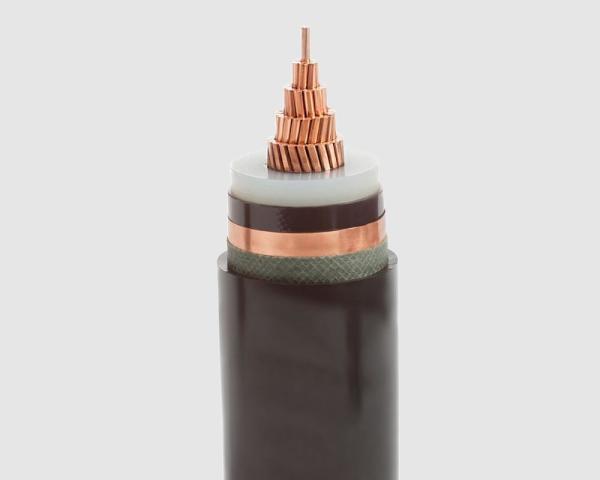

26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados
Especificações
Número do modelo. :
cabo mv
Material do núcleo do fio :
Fio de cobre desencapado
Modelo :
YJV
Marca :
Qifan
Pacote de transporte :
cilindros de madeira
Especificações :
Cabo de cobre
Marca comercial :
QF
Origem :
China
Código do SH :
8544601200
Capacidade de abastecimento :
50000K metros/mês
Aplicação :
Construção, Subterrâneo, Central Elétrica
Voltagem :
Baixo e cabo médio da tensão
Corrente :
Cabo da C.A.
Material de isolação :
XLPE
Material da bainha :
PVC
Forma material :
fio redondo
Amostragens :
US$ 0/Piece 1 Piece ((Min.Ordem) ∙ Solicitar Amostra
Local de origem :
China
Quantidade mínima de encomenda :
100m
Detalhes da embalagem :
embalagem interna: bobina de madeira, bobina de plástico e bobina de papel embalagem externa: caixa
Tempo de entrega :
30-45 dias
Condições de pagamento :
D/A, D/P, L/C, T/T, Western Union, MoneyGram
Descrição

Descrição do produto

1 Padrão de produto
Este produto é fabricado de acordo com a norma GB/T12706.2, equivalente a IEC60502.2Ou BS, DIN, padrão ICEA como pedido do cliente.

2 Aplicação
O produto é adequado para utilização em linhas de transmissão e distribuição de energia com tensão de frequência de potência nominal de 3,6/6kv~26/35kv.

3 Características de funcionamento
- Tensão de potência-frequência nominal U0/U: 3,6/6kv~26/35kv.
- Temperatura de funcionamento máxima admissível do condutor: 90oC.
- A temperatura máxima de curto-circuito do condutor não deve exceder 2500 °C (5 s de duração máxima)
- A temperatura ambiente em instalação não deve ser inferior a 00°C.
- O raio de flexão de um cabo de núcleo único não deve ser inferior a 20 vezes o diâmetro do cabo.
O raio de flexão de um cabo multi-núcleo não deve ser inferior a 15 vezes o diâmetro do cabo.

4 Quadro da tensão, núcleos e secção transversal
Ponto Categoria A, B 3.6/6 kV 6/10 kV 8.7/15 kV 12/20 kV 18/30 kV 21/35 kV
Categoria A, B 6/6kV 8.7/10 kV 12/15 kV 18/20 kV - 26/35 kV
Núcleo único mm2 25 a 1200 25 a 1200 35 a 1200 50-1200 50-1200 50-1200
Três núcleos mm2 25 a 400 25 a 400 35 a 400 50 a 400 50 a 400 50 a 400

O cabo com tensão nominal de categoria A é utilizado em situações que exigem não mais de 1 min. de tempo de falha de aterragem.
Voltagem nominal de categoria B, falha de aterragem com duração normalmente não superior a 1 hora, duração máxima não superior a 8 horas, falha de aterragem anual
A duração total não deve exceder 125 horas, a categoria C inclui todos os sistemas previstos nas categorias A e B.

5 Tipo e nome
Tipo Designação Aplicações
YJV Condutor de cobre, isolado por XLPE,
Cabos de alimentação revestidos de PVC		 Para colocação em ambientes fechados, em túneis ou trincheiras de cabos,
Incapaz de suportar forças mecânicas externas.
Não é permitido colocar cabo de núcleo único num conduto magnético.
YJLV Condutor de alumínio, isolado por XLPE,
Cabos de alimentação revestidos de PVC
JJY Condutor de cobre, isolado por XLPE,
Cabos de alimentação revestidos com revestimento em PE
- Não, não. Condutor de alumínio, isolado por XLPE,
Cabos de alimentação revestidos com revestimento em PE
YJV22 Condutor de cobre, isolado por XLPE, aço
Banda blindada, cabo de alimentação revestido de PVC		 Para colocação em ambientes fechados, em túneis, em trincheiras de cabos ou directamente em
Terra,capaz de suportar forças mecânicas externas.
Não é permitido colocar o cabo num canal magnético.
YJLV22 Condutor de alumínio, isolado por XLPE, aço
Banda blindada, cabo de alimentação revestido de PVC
YJV23 Condutor de cobre, isolado por XLPE, aço
Banda blindada, cabo de alimentação revestido de PE
YJLV23 Condutor de alumínio, isolado por XLPE, aço
Banda blindada, cabo de alimentação revestido de PE
YJV32 Condutor de cobre, isolado por XLPE, aço
Armadura de fio, cabo de alimentação revestido de PVC		 Para colocação em ambientes fechados, em túneis, em canais de cabo, em poços ou directamente em
A terra, capaz de suportar forças mecânicas externas e uma certa força de tração.
YJLV32 Condutor de alumínio, isolado por XLPE, aço
Armadura de fio, cabo de alimentação revestido de PVC
YJV33 Condutor de cobre, isolado por XLPE, aço
Armadura de fio, cabo de alimentação revestido de PE
YJLV33 Condutor de alumínio, isolado por XLPE,
Armadura de arame de aço,cabo de alimentação revestido de PE
 26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados26/35 (40.5) Kv 500 mm2 Conductor de cobre e alumínio de núcleo único XLPE Cabos isolados não blindados

Fang Yu (Shanghai) Automation Technology Co., Ltd. Cable passou a certificação do sistema de gestão da qualidade ISO9001, a certificação do sistema de gestão ambiental ISO14001,Certificação do sistema de gestão da saúde e segurança no trabalho ISO45001, certificação do sistema de gestão de energia ISO50001 e duas certificações do sistema de gestão de integração.



Os produtos Fang Yu (Shanghai) passaram pela Certificação Compulsória da China (CCC), pela certificação da marca de segurança dos produtos das minas de carvão, pela certificação da Sociedade de Classificação da China, pela certificação Telus,Certificação TUV alemã, certificação CE da União Europeia e certificação UL dos Estados Unidos.
