Máquina de moldagem de chapas de metal CNC

Aplicações:

Esta máquina de moldagem rápida de superfícies de heterótipo apresenta tecnologia avançada e

O equipamento de moldagem de chapas de metal é amplamente utilizado para a fabricação de chapas de metal, com um desempenho confiável e é um equipamento de moldagem ideal.

utilizado em várias indústrias de fabricação de aeronaves, automóveis, equipamentos elétricos

E também a construção naval e as indústrias leves.

O modo de trabalho do ferreiro de chapas é alterado, à medida que a intensidade de trabalho dos trabalhadores e a procura de

A redução das qualificações e, consequentemente, a melhoria da produtividade.
O corpo da máquina é uma estrutura fundida de uma única peça, possui resistência e rigidez adequadas,

A transmissão principal é a de quatro velocidades, com uma estrutura compacta e uma aparência elegante.

estrutura de alavanca de quatro articulações articuladas, com capacidade de micro-alimentação, de modo a aumentar gradualmente

A deformação do material da chapa, à medida que se forma.

A máquina irá formar peças de trabalho em diferentes formas.

Certifique-se de utilizar as matrizes corretas de acordo com a forma das peças de trabalho.

Sistema elétrico:

para fonte de energia esta máquina usa três fases AC 380 V 50 Hz fonte de alimentação.

do motor principal e motor de alimentação é alimentado por 24 V AC, que é do transformador TC1

380 V/24 V. A potência total de consumo desta máquina é de 4,5 kW.

A máquina está devidamente aterrada.

O motor principal e o motor de alimentação estão protegidos contra fusíveis.

Vire-a no sentido anti-horário e cortará a energia.

O circuito de controlo é protegido por fusíveis.

contra curto-circuito.

Mecanismo de transmissão

Para a estrutura do mecanismo de transmissão. É composto de uma grande roda de poleia (roda de mosca),

A maior parte dos sistemas de engrenagem é constituída por uma alavanca de ligação e uma alavanca de balanço, que formam todos um mecanismo de manivela/balanço.

O centro giratório tem uma ligação excêntrica ao centro da dobradiça da alavanca de ligação, produzindo uma manivela.

A dobradiça fixa da alavanca de balanço é móvel para cima e para baixo para se adequar aos êmbolos no

Na extremidade superior da alavanca de balanço estão equipadas com duas bolas de aço, uma para cima

A alavanca de balanço impulsiona o êmbolo no seu movimento para cima/para baixo através destas bolas.

A velocidade de balanço da alavanca é ajustável em um padrão sem passo, com velocidade máxima

a 600 vezes/min

Parâmetro técnico:

Para mais informações, entre em contacto connosco:

wxmachinery@163.com

WhatsApp: +86 13961729519

Skype: zouqicheng

QQ: 2308574039

Garantia e serviço:
Garantia de um ano para toda a imprensa.
Todas as peças sobressalentes estão disponíveis, pois produzimos a maioria das peças na nossa fábrica.

As peças elétricas são fáceis de obter, pois são de marcas famosas internacionais.
Podemos fornecer suporte técnico por e-mail, telefone ou vídeo.
Podemos enviar engenheiros para manutenção, instalação ou formação com um custo adicional razoável.
O manual de funcionamento e manutenção em inglês é fornecido com a prensa.
Todas as etiquetas de aviso de segurança e painéis de controlo estão em inglês

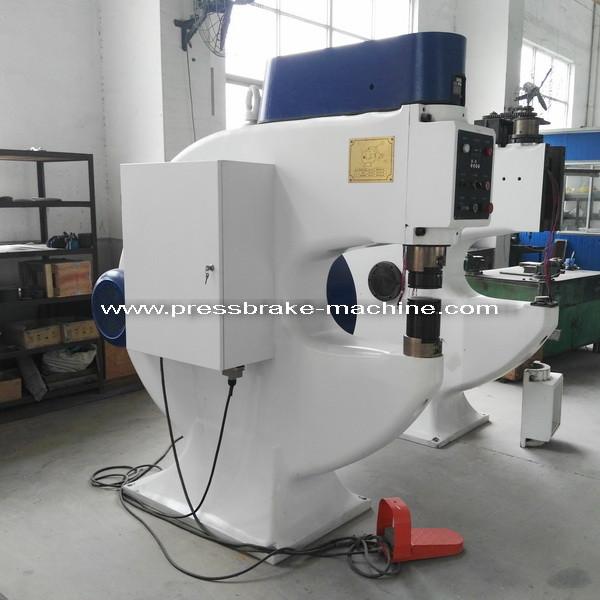

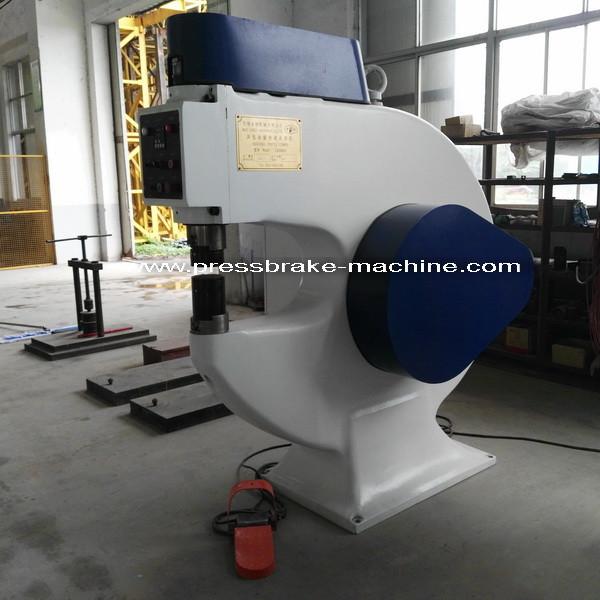

Foto da máquina:
