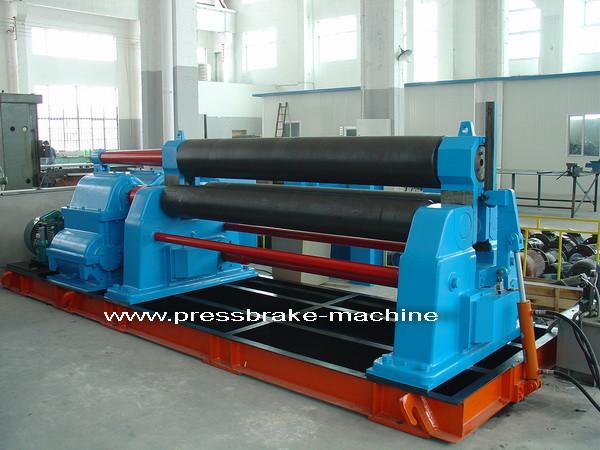

Freio suave do dobrador da chapa metálica da máquina de rolamento da placa de aço de 3 rolos

Especificação:

Este tipo de corpo é o três-rolo simétrico, rolo no dois simétricos centrais de uns mais baixos rolos

movimentos da posição verticalmente através da mãe do fio de movimentação do sem-fim do parafuso, dois mais baixos rolos

movimento de gerencio, através do redutor da engrenagem da saída sob o rolo e para oferecer o torque

para a folha do rolo, a estrutura da máquina é operação e manutenção compacta, fácil.

Estrutura:

A estrutura de corpo principal do instrumento é composta da unidade do rolo superior, um mais baixo rolo,

unidade da movimentação principal, quadro lateral esquerdo e direito, e o chassi inferior.

Dispositivo superior do rolo

O dispositivo superior do rolo consiste no rolamento de rolo superior, rolo superior, rolamentos de deslizamento e

outros componentes.

O material superior do rolo é 45 # o endurecimento de aço, intermediário, dureza HRC40~50.

Dispositivo inferior do rolo

O dispositivo inferior do rolo consiste em um mais baixos rolo, rolamento, engrenagem da entrada e rolamento de corrediça.

A movimentação principal inferior fornece o poder, saída através da engrenagem de movimentação principal, o rolo seguinte

engrenagem da entrada, torque aberto da movimentação ao rolo mais baixo.

Mais baixo material 45 do rolo # endurecimento de aço, intermediário, dureza HRC40~50.

Dispositivo da movimentação principal

O dispositivo da movimentação principal consiste no motor principal, V-correia, redutor cilíndrico da engrenagem.

A movimentação principal pode fazer o trabalho reversível, fornece o poder para a placa de rolamento.

Dispositivo de gerencio:

O dispositivo de gerencio consiste na ram, no cilindro virado, etc. Para obter facilmente a placa rolada.

Fixado para a soldagem de aço, quadro lateral virado, chassi, envelhecimento da vibração para eliminar

esforço após a solda.

Sistema elétrico:

O sistema de controlo eletrônico consiste no equipamento do armário, caixa handheld do botão

componentes. Fonte de alimentação 380V/50Hz. O interruptor principal com procura um caminho mais curto a proteção e

a proteção da sobrecarga do motor principal. Pelo motor de C.A. que inverte o controle do contator; armário

produtos em um processo de rolamento para terminar todos os botões do controle, luzes, etc.,

a fim controlar o funcionamento da máquina e do controlo estatal do trabalho.

Desempenho:

Esta máquina é a máquina de rolamento simétrica mecânica de três rolos, usos ao bobinado

espessura para 20 milímetros de baixo aço suave dentro sob a circunstância de temperatura normal.

Seu princípio de trabalho é a tensão de dobra giratória do sistema, esta máquina é professa

na caldeira, construção naval, indústria química do petróleo, cimento, maquinaria elétrica

assim como a outra máquina que constrói o equipamento necessário.

Três rolos do trabalho; quadros esquerdos e direitos; Placa baixa; Principal e para vie os motores;

Caixa de engrenagens principal e vice; Peça de Tipplling; Cotroller elétrico

Escala do uso da máquina:

Esta máquina bedning da placa é máquina de três rolos, rolo superior pode ajustar. É usada a

diâmetro diferente da curvatura do aço no círculo afiado. E é amplamente utilizado na indústria química,

indústria dos navios e assim por diante.

Dados técnicos principais:

Garantia e serviço:

uma garantia do ano para a imprensa inteira.
todas as peças sobresselentes estão disponíveis porque nós produzimos a maioria das partes em nossa fábrica.

é fácil obter as peças elétricas porque todos são tipos famosos internacionais.
nós podemos fornecer o suporte laboral através do e-mail, do telefone ou do vídeo.
nós podemos mandar coordenadores para o serviço, a instalação ou o treinamento com custo adicional razoável.
O manual inglês da operação e manutenção é fornecido com a imprensa.
Todas as etiquetas de aviso da segurança e painéis de controle são dentro ingleses
