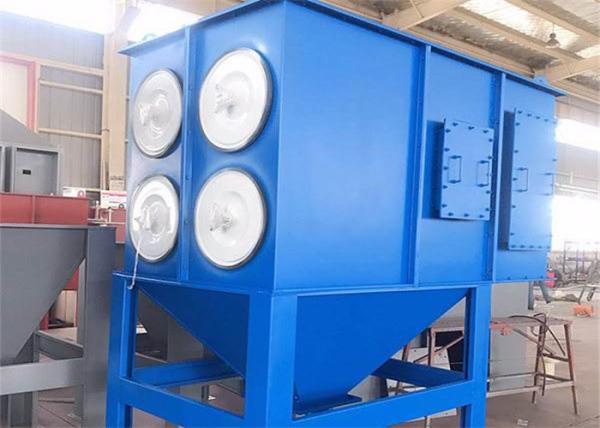

coletor de poeira da madeira do sistema da remoção de 36000m3 Ash Control Filter Cartridge Sawdust

Introdução

O coletor de poeira do cartucho é operado sob a pressão negativa. O gás decontenção entra no tanque através da entrada de ar; Sob a ação da pressão negativa no filtro em caixa de dobramento, o gás entra no cilindro através do material do filtro fora do cilindro, e incorpora então a câmara de ar puro, e o gás limpo é descarregado finalmente da tomada de ar. Quando a poeira acumula na superfície do material do filtro, a resistência está obtendo maior e maior (pode igualmente ser ajustado no tempo), a válvula do pulso está aberta, o ar comprimido é pulverizado diretamente no centro do filtro em caixa, e o filtro em caixa é pulsado sequencialmente para remover a poeira, e a poeira na superfície do filtro em caixa é removida.

Parâmetros

O princípio de trabalho de filtro do cartucho

O filtro do cartucho é composto principalmente do armário, o filtro em caixa e o sistema de injeção, etc. Quando o gás da poeira no coletor de poeira, na ampliação repentina e na placa da distribuição de ar fará o fluxo de ar na parte de partículas de poeira grosseiras dentro sob a ação da gravidade e da inércia que se estabelecem no funil da cinza, a granulosidade fina e a densidade de partículas de poeira pequenas na câmara de filtração da poeira.

Pelo filtro marrom da difusão e da peneira tal como o efeito detalhado, faz o depósito da poeira na superfície do material do filtro. O gás após na câmara de ar da purificação pela tubulação de exaustão na rede. A resistência do aumento da superfície de material do filtro do cartucho da espessura da camada da poeira.

Resistência a tomar quando um valor especificado. Neste tempo esteja a um truncamento filtrado do ar primeiramente, e então a válvula do pulso aberto e eletromagnético, o filtro em caixa de ar comprimido, para fazer a deformação da expansão do filtro em caixa produz a vibração, e a escova do fluxo reverso e unido ao saco de filtro olha na superfície do pó. O funil da cinza está sentando, descascou a queda com a descarga da válvula de descarga.

Composição da estrutura

Consiste principalmente em três porções: mecanismo da remoção do filtro, do armário e da cinza do cartucho.

(1) filtro em caixa composto da camada exterior. camada interna e a camada média. A camada interna e a camada exterior são malha coberta do metal (ou duramente rede plástica). A camada média é o tipo material da dobra do filtro. As características do filtro do cartucho são o material do filtro, puseram uma camada de vara ultra-fina submicrónica da fibra unida ao material geral do filtro, as fibras sobre a camada da adesão são muito próximas junto, seu afastamento 0,12 - 0.6um. Devido à dobradura intensiva e aumente extremamente a área de filtro, ele tem a característica proeminente da grande área do filtro em caixa.

(2) o armário é o escudo do coletor de poeira, incluindo o funil do tanque e da cinza de gás. Tanque de gás principalmente para fornecer o espaço de limpeza exigido. Ele conducente à distribuição razoável do campo de fluxo. O funil da cinza é filtrado para recolher o material.

o mecanismo da remoção da cinza (de 3) inclui principalmente o maçarico, a válvula do pulso, os airbags, etc. Quando a poeira da superfície do filtro em caixa alcança alguma espessura, estará desempoeirada. O filtro em caixa do througth do ar da poeira, e descarregado então. Quando a resistência do filtro ao ajuste diferencial do valor ou do tempo, ele controlado pelo calibre de pressão diferencial ou pelo instrumento de controle do ganho entre a válvula eletromagnética correspondente. A válvula do pulso no estado fechado, ar comprimido que funde o filtro em caixa para pulsar remoção da cinza.

Imagens
