linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE
Especificações
Número do modelo :
HSE-60/38
Local de origem :
Qingdao
Quantidade mínima de encomenda :
1 conjunto
Condições de pagamento :
L/C, T/T
Capacidade de abastecimento :
500sets/Year
Tempo de entrega :
45 dias úteis
Detalhes da embalagem :
embalagens de base de plástico
Voltagem :
220V/380V/440V
Potência (kW) :
55
Caixa de engrenagens :
Transcyko
Capacidade :
150-200kg/h
Diâmetro do parafuso (mm) :
60
Inspecção de saída por vídeo :
Fornecido
Classificação automática :
Automático
Descrição





HSE-60/38 Linha de produção de extrusão de tubos de HDPE



Diâmetro:20-110mm



Introdução geral:



HSE-60/38 Linha de produção de extrusão de tubos de HDPE



Esta máquina é projetada principalmente para a fabricação de tubos de HDPE/PP, que são usados principalmente em irrigação, área de abastecimento de água.mesmo com material composto cheio de giz).





O molde montado nesta linha é de 20-110mm, conjunto completo de molde incluirá cada mandril de tamanho detalhado e manga de dimensionamento..



Desenho do molde: Diâmetro:φ20-110mm,personalizado de acordo com a Amostra



linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE



Dois modelos diferentes





Existem dois modelos diferentes para escolha com base no diâmetro.Por favor, combinar o tamanho da sua amostra, escolha um modelo certo máquina







Modelo
HSJ-65/33
HSE-60/38



Motor de condução (kw)





30 kW



55 kW



Produção ((kg/h)
45-80 kg/h
150-200 kg/h
Diâmetro ((mm))
20-63 mm
20 a 110 mm



Parâmetros do produto



Principais componentes de uma instalação completa





As seguintes unidades de máquinas constituíam uma linha de produção.

Só os extrusores Joecky estão à sua escolha.





Modelo
HSE-60/38Linha de produção de extrusão de tubos de HDPE
Quantidade
1.
HSE-60/38Extrusora de parafuso único
1 conjunto
2.
Molde de tubos + cabeça de matriz(φ20-110 mm)
1 conjunto
3.
Tanque de água de arrefecimento de dimensão a vácuo
1 conjunto
4.
Sistema de controlo elétrico(PLC Smart Panel opcional)
1 conjunto
5.
Tanque de água de refrigeração de pulverização
1 conjunto
6.
Máquina de tração de garras duplas
1 conjunto
7.
Máquina de corte sem pó
1 conjunto
8.
Empilhadeira de tubos
1 conjunto
9.
Impressora a laser de fibra HSL-30w
1 conjunto
10.
Máquina de enrolar de duas estações (Ø16-50mm)
1 conjunto
Máquina de enrolar (Ø50-110 mm)
1 conjunto





Imagens detalhadas



HSE-60/38Extrusora de parafuso único



- Não.é 60/38 Single SExtrusor equipado com motor de 55 kW,para processamentoGranulados de PP/HDPEEspecialmente.

Redutor de engrenagem vai usar a partir de top marca Guomao modelo ZLYZ-225, com uma conexão confiável e distribuição de maior eficiência, a saída extrusora pode alcançaraté 150-200 kg/h.





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE







Preciso do HSJ-65./33Modelo







O modelo seguinte para o tamanho 20~63mm, HSJ-65/33(22/30kw opcional)

Clique na imagem para uma explicação detalhada





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE

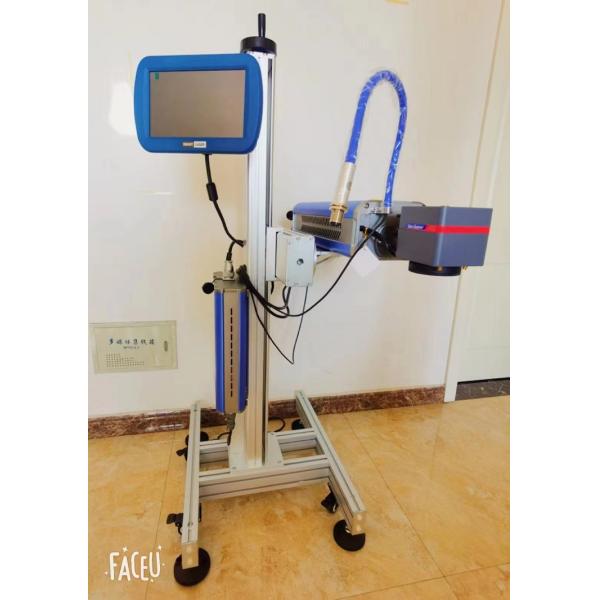

Impressora a laser de fibra



Os principais benefícios em relação às impressoras a laser tradicionais incluem velocidades de impressão mais rápidas de até 10 a 20 metros por minuto, detalhes e resolução mais finos,e a capacidade de imprimir em substratos mais duráveis e especializados.





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE









Cabeça de extrusão





Modelo: GM-110mm





O molde adota aço estrutural de liga, o que pode melhorar muito a resistência das peças.

Sob altas temperaturas e alta carga, o molde ainda tem uma boa estabilidade dimensional,

garantir a qualidade do molde e da tubulação.



A superfície do corredor é tratada com nitruro ou cromo duro para garantir a resistência ao desgaste

e resistência à corrosão e prolongar a vida útil da matriz.







linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE

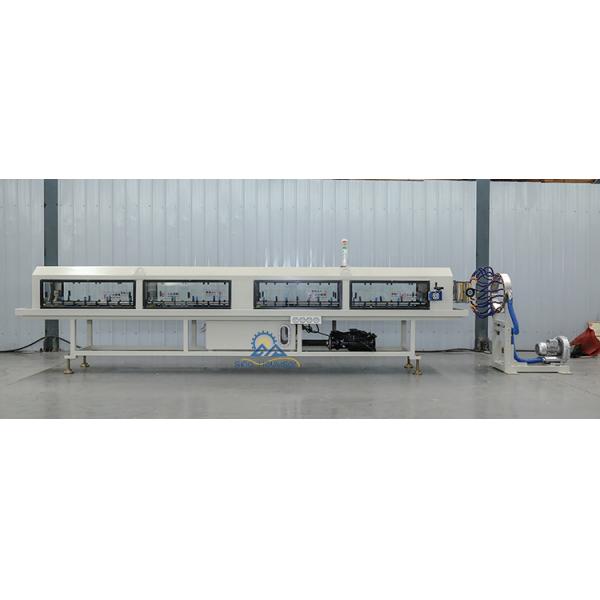

Tanque de água de arrefecimento de dimensão a vácuo



Vacuum Sizing Refrigerador Tanque de água papel principal é definir o diâmetro do tubo, forma, resfriamento e garantida,

A redondeza dos tubos, instalados com sistema de canalização de água e uma via de acesso de contorno.

Dispõe também de um sistema automático de monitorização do nível e da temperatura da água..

linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE

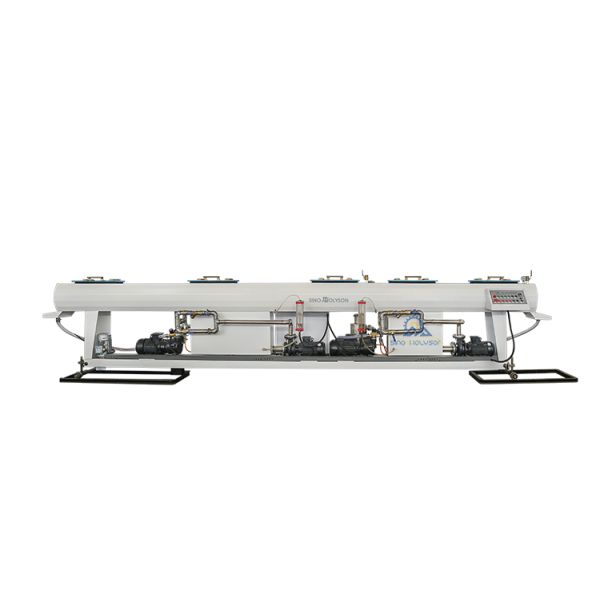

Tanque de refrigeração de água de pulverização



O tanque de água de refrigeração por pulverização irá melhorar muito o efeito de refrigeração e melhorar a velocidade de produção em conformidade..





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE

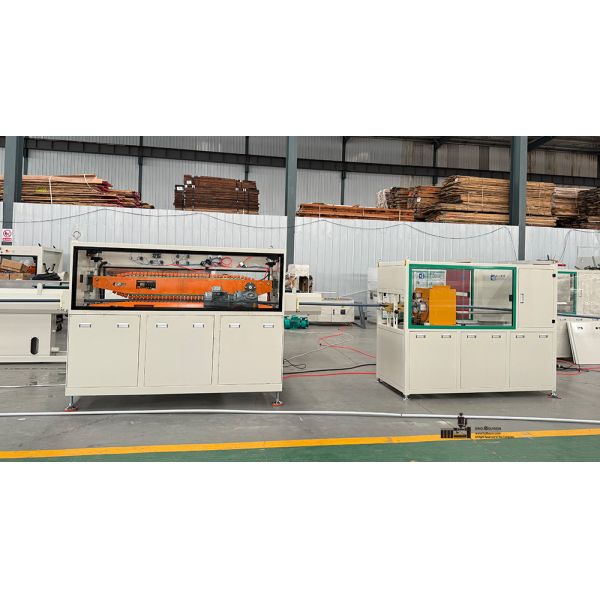

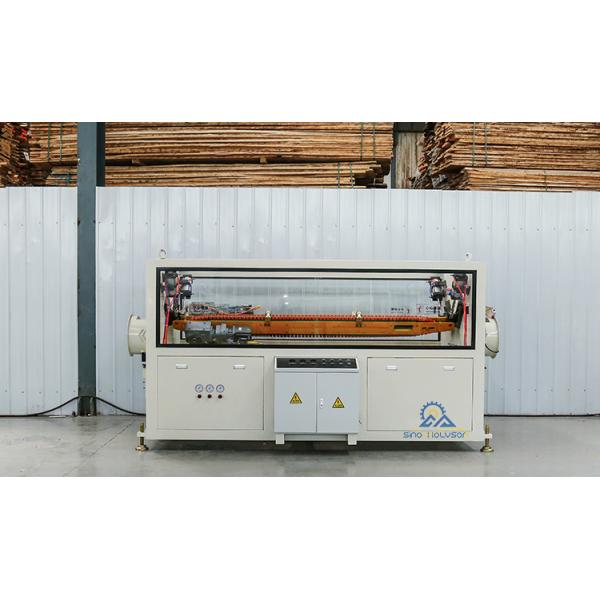

Máquina de tração de garras duplas





Também chamado de máquina de tração/descolagem de duas lagartas, com cada rastreador acionado por um motor de frequência,

Pode alterar automaticamente a sua velocidade de trabalho em sincronia com toda a velocidade da linha de produção.





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE







Máquina de corte sem pó



O movimento do comprimento é controlado por cilindro;

assegurar que a velocidade longitudinal seja sincronizada com a linha de produção.





Máquina de corte horizontal com lâmina de serra circular de corte e movimento lateral com transmissão por correia de cadeia,

A velocidade móvel pode ser ajustada, cortando uma suave.


Instrumento de medição de comprimento é um microcomputador PLC, faixa de erro ±1 mm.



linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE



Empilhadeira de tubos





O empilhamento de tubos refere-se à prática de armazenar temporariamente comprimentos de tubos,

Os produtos de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de limpeza, de





linha de produção de extrusão de tubos de HDPE sino-holyson HSE-60/38 20-110mm / máquina de fabricação de tubos de PE










Máquina de enrolar



Duração de rotação: 6000 mm.



Modo de inclinação:a máquina de arranque e a máquina de corte síncronas,

Controlador automático de corte e inclinação.
