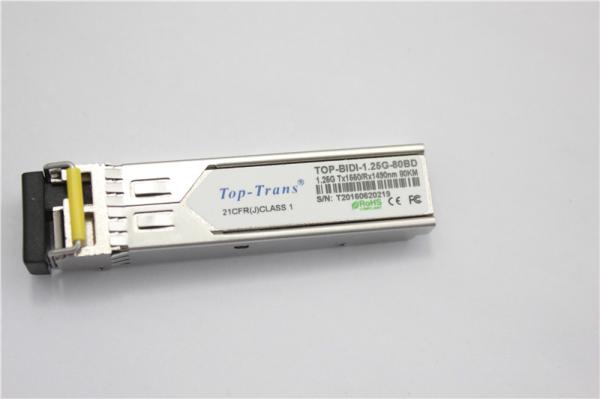

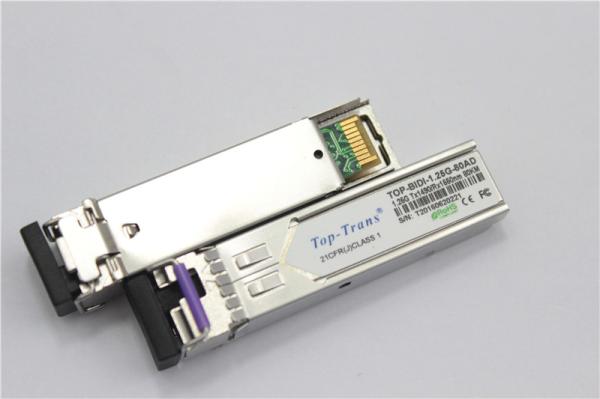

Módulos interurbanos óticos da fibra do transceptor 80KM de BIDI 1.25G-80AD/BD

Módulo ótico 80quilômetro Fetures:

●Acima das ligações de dados de to1.25Gb/s

●Transmissor do laser de DFB

●Fotodetector do PIN

●Até 80KMon9/125μmSMF

●pegada Quente-pluggable de SFP

●Tipo relação ótica pluggable de BIDILC/UPC

●Dissipação de baixa potência

●Cerco do metal, para o mais baixo IEM

●RoHS complacente e sem chumbo

●Fonte de alimentação de Single+3.3V

●Relação de monitoração diagnóstica de Digitas do apoio

●WithSFF-8472 complacente

●Anúncio publicitário da temperatura de funcionamento do caso: 0°C a +70°C

Prolongado: - 10°Cto +80°C

Industrial: - 40°Cto+85°C

APLICAÇÕES

●Interruptor para comutar a relação

●Ethernet rápidos

●Aplicações comutadas da placa traseira

●Relação do router/servidor

●Outras relações óticas

PADRÃO

●SFP+MSA complacente

●SFF-8472reversion9.5 complacente

●IEEE802.3-2005 complacente

●Telcordia GR-468-CORE complacente

Funções diagnósticas de Digitas

Apoio dos transceptores 1310&1550 de SFP 1.25G 80KM o protocolo de comunicação de série de 2 fios como definido no SFPMSA. É

muito estreitamente relacionado ao E2PROM definido no padrão de GBIC, com as mesmas especificações elétricas.

A identificação de série padrão de SFP fornece o acesso à informação que descreve as capacidades do transceptor, padrão da identificação

relações, fabricante, e a outra informação.

Adicionalmente, os transceptores 1310&1550 de SFP 1.25G 80KM fornecem uma relação de monitoração diagnóstica digital aumentada original,

qual permite o acesso do tempo real aos parâmetros de funcionamento do dispositivo tais como a temperatura do transceptor, corrente da polarização do laser, transmitida

o poder ótico, recebeu a tensão ótica do poder e de fonte do transceptor. Igualmente define um sistema sofisticado de alarme e

bandeiras de advertência, que alerta utilizadores finais quando os parâmetros de funcionamento particulares forem exteriores de uma escala normal do grupo da fábrica.

O SFPMSA define um mapa de memória de 256 bytes em E2PROM que é acessível sobre uma relação de série de 2 fios nos 8 mordida

address1010000X (A0h). A relação de monitoração diagnóstica digital utiliza 8 o endereço mordido 1010001X (A2h), assim que

o mapa de memória de série originalmente definido da identificação permanece inalterado. A relação é idêntica a, e é assim inteiramente inversa

compatível com a especificação de GBIC e acordo da fonte de SFP o multi.

O funcionamento e a informação dos diagnósticos são monitorados e relatados por um controlador do transceptor dos diagnósticos de Digitas (DDTC)

dentro do transceptor, que é alcançado através de uma relação de série de 2 fios. Quando o protocolo de série for ativado, a série

o sinal de pulso de disparo (LCC, ModDef1) é gerado pelo anfitrião. Os dados positivos dos pulsos de disparo da borda no transceptor de SFP naqueles

segmentos dos E2PROM que escrever-não são protegidos. Os dados dos pulsos de disparo da borda negativa do transceptor de SFP. A série

o sinal de dados (SDA, ModDef2) é bidirecional para transferência de dados de série. O anfitrião usa SDA conjuntamente com a LCC para marcar

começo e fim da ativação de série do protocolo. As memórias são as palavras de dados organizadas de asaseriesof8-bit que podem ser endereçadas

individualmente ou sequencialmente.

Os diagnósticos de Digitas para o TOP-BIDI-1.25G-80AD/BD são calibrados internamente à revelia.
