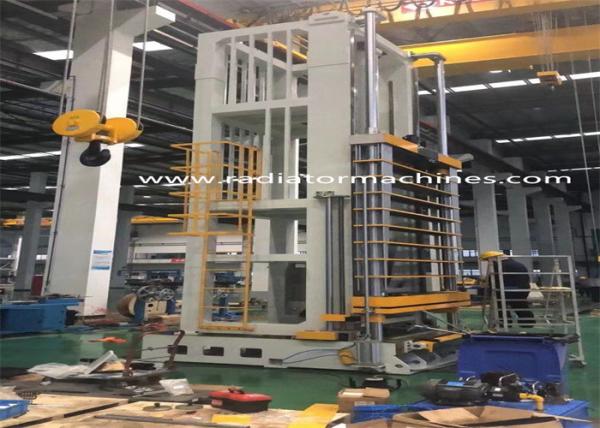

Máquina de expansão do expansor do tubo vertical hidráulico para condicionadores de ar do equipamento da ATAC

1. característica da estrutura

A máquina do expansor do tubo do permutador de calor adota o arranjo vertical, carrega e descarrega a porta do elevador da parte do trabalho,

qual pode expandir, para alargar-se e dobrar os tubos em um ciclo.

O ajuste do comprimento da segunda expansão é feito pelo redutor, pela roda dentada e pela corrente do motor que conduzem a barra da linha

para girar síncrono, a barra da linha para conectar com o codificador e a mudança do comprimento podem ser mostradas no PLC

tela terminal. A máquina de expansão do tubo vertical é uma máquina profissional envolvida em linhas de produção da ATAC.

2. Parâmetros técnicos do expansor vertical

4.Standard da aceitação

Tolerância entre o lado superior e o baixo lado da parte do trabalho após a expansão:

Se a largura da parte ≤800mm do trabalho, a tolerância é 0.8mm. Se a largura é mais de 800mm

a tolerância está a uma largura de 1/1000mm da parte do trabalho.

Tolerância entre o lado esquerdo e o lado apertado da parte do trabalho após a expansão:

Se o comprimento da parte ≤800mm do trabalho, tolerância é 0.8mm. Se o comprimento está entre 800-1200mm

a tolerância é 1mm. Se o comprimento está sobre a tolerância de 1200mm está a um 1/1000 de comprimento da parte do trabalho.

A tolerância do comprimento após a expansão:

Se o comprimento da parte ≤1200mm do trabalho, tolerância é menos de 1.2mm. Se o comprimento do trabalho

a parte >1200mm, a tolerância está a um 1/1000 de comprimento da parte do trabalho.

Após o alargamento e o dobramento da tolerância é: ≤Φ0.2mm.

A parte do trabalho deve mover-se firmemente.

A capacidade de expansão máxima de tubos da expansão, do alargamento e do reflare em UM CURSO: 220holes.

componentes 5.Main da máquina vertical do expansor

A máquina de dobra automática do gancho de cabelo forneceu por nossa empresa:
