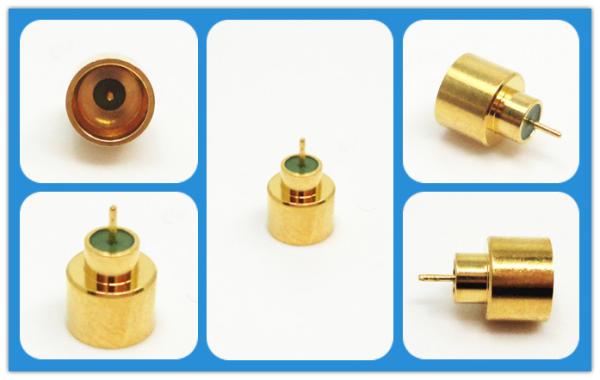

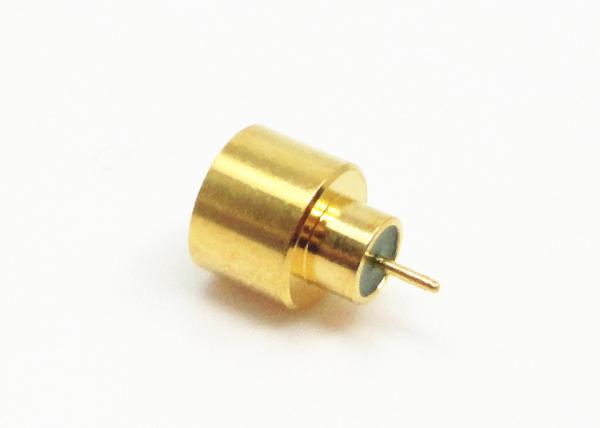

Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB
Especificações
Número de modelo :
SMP (M) - JHD1
Lugar de origem :
CHINA
MOQ :
200PCS
Termos do pagamento :
L/C, T/T, Western Union, cartão de crédito
Capacidade da fonte :
300.000.000 PCes pelo ano
Prazo de entrega :
Dentro de 3 semanas
Detalhes de empacotamento :
caixa padrão da exportação
Nome do produto :
O homem selado hermeticamente de SMP limitou o conector do retém
Série do conector :
SMP
Impedância :
50Ω
Gênero :
Homem
Escala de frequência :
DC~40GHz
Vidro :
7052 7070
Shell Material :
Kovar 4j29
Hermecity :
<1>
Descrição

O homem de SMP limitou acessório selado hermeticamente Pin Terminal da solda do conector do retém



SMP é um sminiature impulso-em ou um conector coaxial do RF do acoplamento instantâneo, que tenha os caráteres do tamanho pequeno, do desempenho sísmico de pouco peso, excelente, e da faixa larga extensamente de trabalho, etc. Sua frequência de funcionamento até 30GHz (nosso produto do conector de SMP pode alcançar 40GHz), e a tomada têm o retém formulário-completo de três relações, retém limitado e o furo liso (incluindo com travagem). A montagem do PWB, montagem do cabo e em série adaptadores fornece uma solução da interconexão para a placa-à-placa, o companheiro cego e as aplicações do cremalheira-e-painel ao manter a densidade do pacote. Aplique para instalam a situação com a exigência de intensivo modular da confiança alta.

Especificação

Características elétricas
Impedância 50Ω
Escala de frequência DC~40GHz
Tensão avaliado 170VRMS*
Resistência de isolação ≥2000MΩ
Tensão-resistência dos dielétricos 500VRMS*
Resistência do centro Condutor exterior ≤4mΩ
  Condutor do centro ≤26mΩ
VSWR ≤1.3
Características materiais & mecânicas
Condutor do centro Homem Sn-p de bronze, ouro chapeado
  Fêmea Bronze de berílio, ouro chapeado
Contato elástico Bronze de berílio Ouro chapeado
Shell e outras peças de metal De aço inoxidável de bronze Passivation chapeado ouro
Isoladores Sintering/PTFE/PEI de vidro
Taxa hermético do escapamento do produto 1.01325×10-3Pa·cm3/s




Desenho detalhado

Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB


Modelo não. L d Relação Nota
SMP (M) - JHD1 1,8 0,39 retém limitado deepth 2.79mm da relação, hermético
SMP (M) - JHD1-S 1,8 0,39 furo liso deepth 2.79mm da relação, hermético
SMP (M) - JHD1-F 1,8 0,39 retém completo deepth 2.79mm da relação, hermético
SMP (M) - JHD6 0,95 0,3 retém limitado

deepth 2.79mm da relação, hermético
SMP (M) - JHD6-F 0,95 0,3 retém completo deepth 2.79mm da relação, hermético
SMP (M) - JHD32 15 0,39 retém limitado deepth 2.79mm da relação, hermético
SMP (M) - JHD59 1,1 0,39 retém limitado deepth 2.79mm da relação, hermético
SMP (M) - JHD73-S 8,4 0,6 furo liso deepth 2.79mm da relação, hermético
SMP (M) - JHD136 3 0,39 retém limitado deepth 2.79mm da relação, hermético



Conector selado hermeticamente de Pin Length 1.8mm do homem de SMP para a placa do PWB




NOTA:
Nós temos sobre 1.000 tipos de conector selado hermeticamente de SMP para a escolha, se o produto que você se está usando não é encontrado, nos contacta por favor para catologs completos. As dimensões feitas sob encomenda são aceitadas.





Aplicações


- Antenas
- Faixa larga

- Telecomunicações

- Instrumentação
- Posto em fase - antenas de disposição

- interconexão da Placa-à-placa



Características:

* capacidade para suportar desalinhamento radial/axial
* configurações da Placa-montagem, as campo-substituíveis, das balas, o hermético, e de cabo do conector
* conectores feitos sob encomenda disponíveis
