Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449
Especificações
Número de modelo :
SMA-J200
Lugar de origem :
China
MOQ :
100 unidades
Termos do pagamento :
T / T, L / C, Western Union
Capacidade da fonte :
100.000 peças por mês
Tempo de entrega :
Dentro de 5 a 7 dias úteis (para existências)
Detalhes de empacotamento :
caixa padrão da exportação
Ponto :
Conector SMA RF
Apresentação :
Passivation chapeado ouro
Frequência :
DC ~ 18 GHz
Impedância :
50Ω
Gênero :
Homem
Período de vida :
500 Ciclos
Modelo :
SMA-J200
Descrição

Mini Size Brass Male SMA RF Connector para cabo LMR200 MF147B CXN3449

  • A série SMA é uma espécie de conector coaxial de alta frequência de RF.
  • É desenvolvido e produzido de acordo com o MIL-C-39012 porXi'an Elite Electronic Industrial Co., Ltd.Com características de pequeno volume, boa largura de banda, características elétricas superiores.
  • O SMA é o conector coaxial de RF mais utilizado em diferentes campos de comunicação de microondas e dispositivo de medição de microondas.
  • O conector de alto desempenho desenvolvido pela nossa empresa pode chegar a 20 GHz.



Especificação dos conectores SMA RF:

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas
Impedância 50Ω
Faixa de frequência Conectar com cabo solf DC~12,4GHz
Conectar com um cabo semirrígido DC~18GHz
Voltagem nominal 335VRMS*
Dieléctricos Resistência à tensão 1000VRMS*
Resistência ao isolamento ≥ 5000 MΩ
Resistência do centro Condutor central ≤ 3,0 mΩ
Condutor externo ≤ 2,0 mΩ
VSWR ≤ 1.3
Características materiais e mecânicas
Condutor central Homem Brasão Revestido de Ouro
Fêmea Sn-P Bronze Revestido em ouro
Contato elástico Berílio, bronze e níquel revestido
Com um diâmetro não superior a 50 mm Outros, de aço inoxidável
Passivação inoxidável
Mancha de encolhimento Outros, de aço inoxidável
Torque de aperto da ligação 0.79-1.13 N.m.
Durabilidade 500 ciclos
Anel de vedação Borracha de silicone
Insuladores PTFE



Vantagens:



1O conector SMA RF é de alta qualidade e combinações rápidas simplesmente parafusando dois conectores juntos, sem soldagem ou crimping necessários

2Os conectores elétricos SMA são amplamente utilizados para microondas, antenas e instrumentos de teste, etc.

3O conector SMA RF é um conector coaxial RF com acoplamento roscado, de tamanho em miniatura, à prova de vibrações e de ampla faixa de frequência até 18 GHz.

4Os conectores SMA RF estão disponíveis em configurações de conexão rápida, de interface push-on ou padrão, versões retas e de 90 graus, bem como parafusos ou painéis de 4 buracos

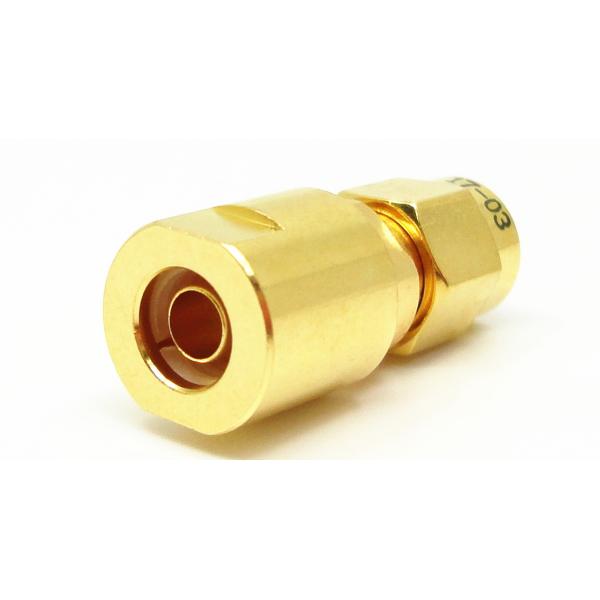

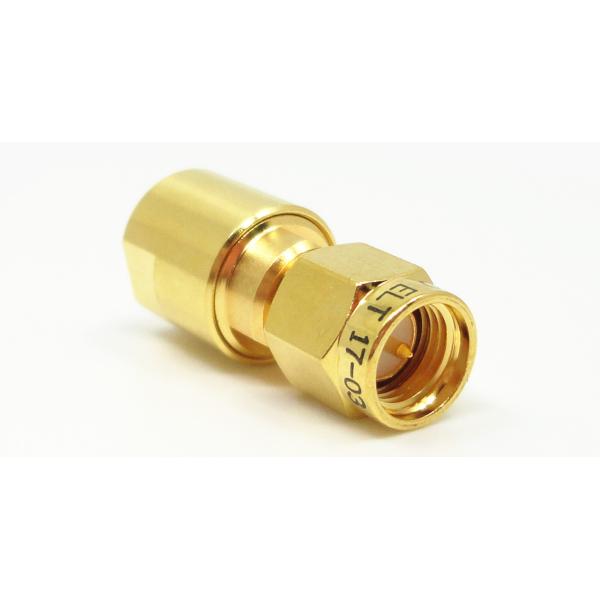

Imagens detalhadas de conectores coaxial SMA RF:



Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449

Aplicação:



*Rede

*Radar

* Automóveis

* Satcom

*Computadores/LANs

* Banda larga
* Instrumentação
*Antenas de matriz de fases
* Telecomunicações
*Interconexão de bordo para bordo

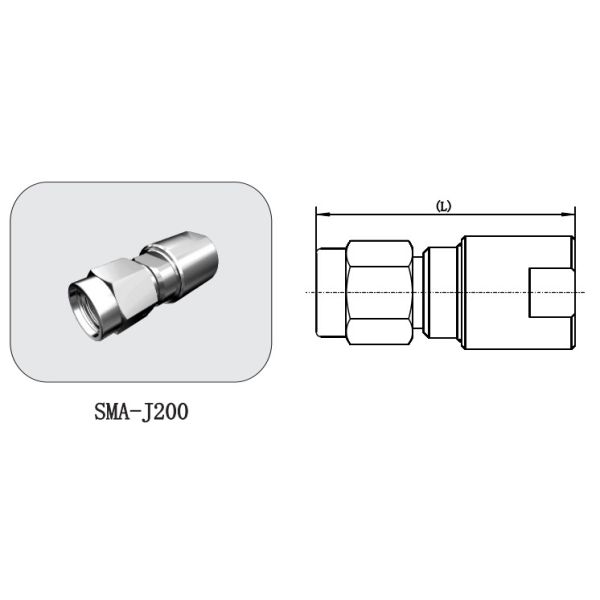

Número do modelo. Descrição Duração ((mm) Tipo de cabo
SMA-J200 Conector SMA masculino para cabo LMR200 23 LMR200
SMA-J416G Conector masculino SMA de aço inoxidável para cabo MF147 22.2 MF147B
SMA-417G De aço inoxidávelConector masculino SMA para cabo CXN3499 24.2 CXN3499


Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449Conector de bronze do homem SMA RF do mini tamanho para o cabo de LMR200 MF147B CXN3449

Detalhes da embalagem:
* Cartão de exportação padrão
* De acordo com as suas necessidades



Nota:
Temos mais de 10.000 tipos deConector, se o conector que utiliza não for encontrado, contacte-nos com os seus dados.
